产品名称：
|
神视SF2-N系列小型光幕传感器
|
|
型 号：
|
SF2-N系列
|
|
价 格：
|
0.00
|
|
品 牌：
|
神视
|
|
|
|

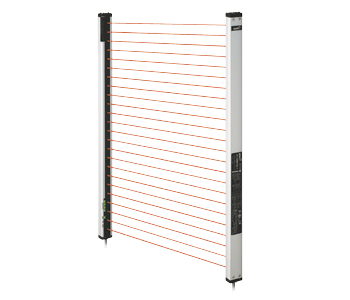

小型光幕传感器
SF2-N系列 特点：提供全球标准安全性Type2串联连接型
产品特点:
IEC 61496(Type2)工业标准应用 |
达到较高安全水平 |
| SF2-N系列与原有的自动防故障型区域传感器具同等安全性且符合欧洲和北美安全标准，所有可以在世界上任何地方使用。 |
传感器设为ON时进行自我诊断。
投光器内部的监控单元(CPU)不停地检查投光电路和控制电路。而且，受光器内部的监控单元(CPU)也不停地检查受光电路，控制电路和输出电路，所以可始终保持较高安全水平。 |
 |
 |
通过串联连接实现省配线 |
| 使用另售的串联连接电缆，最多三套传感器总计128光轴(20mm光轴间距型)或64光轴(40mm光轴间距型)可以串联连接，所以，即使L形和U形区域也很容易覆盖到。以前，三套传感器需要分别接线。但是现在，只需要用于一套的同等接线，因而节省了繁琐的连线和降低了成本。 |
 |
小型设计，28mm宽，19mm厚 |
方便的指示灯使光轴易于对齐 |
| 仅28mm宽，19mm厚的小型设计。仅需少量空间使传感器可装备在机器中。 |
光轴对齐指示灯分布在传感器的四个部分。光轴对齐时，该部分指示灯亮成红色，当所有光轴对齐时，指示灯都亮成绿色。光轴对齐指示灯在投光器和受光器上都有分布，故对齐和未对齐的光轴可一目了然。 |
 |
 |
识别外部光线并预防故障 |
不同的品种满足不同的需要 |
| ELC功能预防由于外部光线如附近经过的传感器，AGV，巡逻光或泄露光引起的故障。 |
可用传感器有光轴间距为20mm(最小检测物体φ 30mm)且保护高度从190mm(8光
轴)～1,310mm(64光轴)的。还有传感器光轴间距为40mm(最小检测物体φ 50mm)且保护高度从190mm(4光轴)～1,630mm(40光轴)的。你可从多种产品中选择适合的。NPN输出型和 PNP输出型适用于所有型号。 |
| · ELC(Extraneous Light Check)功能此功能区分来自传感器自身的光和外界来源的光，并且当外界来源光被传感器接收时减轻其造成的影响。 |
 |
 |
检测表面的防溅功能 |
| 现在可利用防溅帽型来保护检测表面免受来自焊接机器焊液的损坏，而且安装在传感器内的正面防护罩也可用来完全防止泼溅物附着于检测表面。此外，被检测物即使接触传感器，检测表面仍会受到保护。 |
  |
正面防护罩保护检测表面 |
狭缝透光罩加强功能性 |
| 即使在恶劣的环境条件下使用传感器时，另售的正面防护罩(FC-SF2N-A□/FC-SF4A-H□-H)仍可安装在传感器上以保护检测表面。 |
通过使用另售狭缝透光罩(OS-SF2N-A□/OS-SF4A-H□-H)，投光和受光量可被抑制以减少来自其他传感器等的外来光的影响。 |
 |
 |
安装支架使光轴易于对齐 |
光轴对齐可在通电前精确完成 |
| 附带后部安装支架(MS-SF2N-1)，方便角度调整，从而使光轴对齐很简单。此外， 还备有另售的侧面安装支架(MS-SF2N-3)。 |
如果运用SF-LAT-2N激光对齐器，采用易见的光轴对齐视点，即使是远距离安装也
可简单快速完成。此外，SF-LAT-2N激光对齐器是电池带动的，所以光轴对齐可在
光幕传感器实际通电前完成。 |
 |
 |
用途
| 保护特殊用途机器 |
对进入禁止进入线的检测 |
加工机侵入检测 |
   |
订购指南
| 种 类 |
形 状 |
检测距离
(注1) |
型 号 |
光轴数 |
保护高度(mm) |
| NPN输出型 |
PNP输出型 |
| 普通盒型 |
20
mm
光
轴
间
距 |
 |
0.3~7m |
SF2-NH8 |
SF2-NH8-PN |
8 |
190 |
| SF2-NH12 |
SF2-NH12-PN |
12 |
270 |
| SF2-NH16 |
SF2-NH16-PN |
16 |
350 |
| SF2-NH20 |
SF2-NH20-PN |
20 |
430 |
| SF2-NH24 |
SF2-NH24-PN |
24 |
510 |
| SF2-NH28 |
SF2-NH28-PN |
28 |
590 |
| SF2-NH32 |
SF2-NH32-PN |
32 |
670 |
| SF2-NH36 |
SF2-NH36-PN |
36 |
750 |
| SF2-NH40 |
SF2-NH40-PN |
40 |
830 |
| SF2-NH48 |
SF2-NH48-PN |
48 |
990 |
| SF2-NH56 |
SF2-NH56-PN |
56 |
1,150 |
| SF2-NH64 |
SF2-NH64-PN |
64 |
1,310 |
40
mm
光
轴
间
距 |
 |
SF2-NA4 |
SF2-NA4-PN |
4 |
190 |
| SF2-NA6 |
SF2-NA6-PN |
6 |
270 |
| SF2-NA8 |
SF2-NA8-PN |
8 |
350 |
| SF2-NA10 |
SF2-NA10-PN |
10 |
430 |
| SF2-NA12 |
SF2-NA12-PN |
12 |
510 |
| SF2-NA14 |
SF2-NA14-PN |
14 |
590 |
| SF2-NA16 |
SF2-NA16-PN |
16 |
670 |
| SF2-NA18 |
SF2-NA18-PN |
18 |
750 |
| SF2-NA20 |
SF2-NA20-PN |
20 |
830 |
| SF2-NA24 |
SF2-NA24-PN |
24 |
990 |
| SF2-NA28 |
SF2-NA28-PN |
28 |
1,150 |
| SF2-NA32 |
SF2-NA32-PN |
32 |
1,310 |
| SF2-NA36 |
SF2-NA36-PN |
36 |
1,470 |
| SF2-NA40 |
SF2-NA40-PN |
40 |
1,630 |
| 带防溅帽型 |
20
mm
光
轴
间
距 |
 |
0.3~7m |
SF2-NH8-H |
SF2-NH8-PN-H |
8 |
190 |
| SF2-NH12-H |
SF2-NH12-PN-H |
12 |
270 |
| SF2-NH16-H |
SF2-NH16-PN-H |
16 |
350 |
| SF2-NH20-H |
SF2-NH20-PN-H |
20 |
430 |
| SF2-NH24-H |
SF2-NH24-PN-H |
24 |
510 |
| SF2-NH28-H |
SF2-NH28-PN-H |
28 |
590 |
| SF2-NH32-H |
SF2-NH32-PN-H |
32 |
670 |
| SF2-NH36-H |
SF2-NH36-PN-H |
36 |
750 |
| SF2-NH40-H |
SF2-NH40-PN-H |
40 |
830 |
| SF2-NH48-H |
SF2-NH48-PN-H |
48 |
990 |
| SF2-NH56-H |
SF2-NH56-PN-H |
56 |
1,150 |
| SF2-NH64-H |
SF2-NH64-PN-H |
64 |
1,310 |
40
mm
光
轴
间
距 |
 |
SF2-NA4-H |
SF2-NA4-PN-H |
4 |
190 |
| SF2-NA6-H |
SF2-NA6-PN-H |
6 |
270 |
| SF2-NA8-H |
SF2-NA8-PN-H |
8 |
350 |
| SF2-NA10-H |
SF2-NA10-PN-H |
10 |
430 |
| SF2-NA12-H |
SF2-NA12-PN-H |
12 |
510 |
| SF2-NA14-H |
SF2-NA14-PN-H |
14 |
590 |
| SF2-NA16-H |
SF2-NA16-PN-H |
16 |
670 |
| SF2-NA18-H |
SF2-NA18-PN-H |
18 |
750 |
| SF2-NA20-H |
SF2-NA20-PN-H |
20 |
830 |
| SF2-NA24-H |
SF2-NA24-PN-H |
24 |
990 |
| SF2-NA28-H |
SF2-NA28-PN-H |
28 |
1,150 |
| SF2-NA32-H |
SF2-NA32-PN-H |
32 |
1,310 |
| SF2-NA36-H |
SF2-NA36-PN-H |
36 |
1,470 |
| SF2-NA40-H |
SF2-NA40-PN-H |
40 |
1,630 |
注：
1)检测距离是投光器和受光器之间的可设定范围。传感器可检测0.3m以内的物体。 |
 |
| 品 名 |
形 状 |
型 号 |
说 明 |
| 薄型控制单元 |
 |
SF-C13 |
符合最高4类控制(与SF2-N系列组合则为2类控制)。 | 注：1)SF-C13的详情请参阅PDF P.88。
| 品 名 |
形 状 |
型 号 |
说 明 |
| 一端带连接器的电缆 |
 |
SF2N-CC3 |
长度：3m
重量：约400g(双电缆) |
用于接线。
7芯屏蔽电缆(投光器用6芯)，一端带连接器，每套2根。
电缆外径： 6mm
连接器外径：最大 14mm
电缆颜色：灰色(用于投光器)，灰色带黑线(用于受光器)
最小弯曲半径：R30mm |
| SF2N-CC7 |
长度：7m
重量：约870g(双电缆) |
| SF2N-CC10 |
长度：10m
重量：约1,200g(双电缆) |
| 两端均带连接器的电缆 |
 |
SF2N-CCJ10 |
长度：10m
重量：约1,200g(双电缆) |
用于延长电缆。
屏蔽电缆，两端均带连接器
电缆外径：6mm
连接器外径：最大14mm
电缆颜色：灰色(用于投光器)，灰色带黑线(用于受光器)
最小弯曲半径：R30mm |
| 串联电缆 |
 |
SF2N-CSL02 |
长度：200m
重量：约80g(双电缆) |
用于串联连接传感器
屏蔽电缆,两端均带连接器,每套2根
每套2根 (投光器和受光器相同)
电缆外径: 6mm
电缆颜色:灰色(投光器和受光器相同)
最小弯曲半径:R30mm |
| SF2N-CSL05 |
长度：500m
重量：约110g(双电缆) |
| 用于串联连接的底帽电缆(注) |
 |
SF2N-CB05 |
长度：500m
重量：约120g(双电缆) |
在串联连接情况下,如果连接3套或总的光轴数超过48[SF2-NA□(-PN)(-H):24光轴以上],将此电缆连接到终端传感器.屏蔽电缆,两端带连接器,每套2根
电缆外径: 6mm
电缆颜色:灰色(用于投光器),灰色带黑线(用于受光器)
最小弯曲半径:R30mm | 注：注意当使用底帽电缆进行串联连接(SF2N-CB05)时SF2-N系列尺寸会改变。请参阅PDF P.157和P.158“尺寸”。
如果SF2-N系列在下述条件下串联连接，可用串联连接(SF2N-CB05)用另售底帽电缆更换SF2-N系列附带的底帽电缆。如果不更换，SF2-N系列的内部保护电路可能工作，从而引起故障。
如果串联连接3套。
如果串联连接的总光轴数超过下述
SF2-NH□(-PN)(-H)：48光轴
SF2-NA□(-PN)(-H)：24光轴
底帽电缆更换实例
| 使用的产品(注1) |
套 数 |
总光轴数 |
底帽电缆 |
| SF2N-NH64 |
1套 |
64 |
附带的底帽电缆 |
SF2N-NH24
SF2N-NH24 |
2套 |
48 |
附带的底帽电缆 |
SF2N-NH24
SF2N-NH28 |
2套 |
52 |
用于串联连接的另售底帽电缆(SF2N-CB05)(注2) |
SF2N-NH24
SF2N-NH12
SF2N-NH12 |
3套 |
48 |
用于串联连接的另信底帽电缆(SF2N-CB05)(注2) | 注：
1)串联连接不适用于20mm光轴间距型传感器和40mm光轴间距型传感器。
2)注意当使用底帽电缆进行串联连接(SF2N-CB05)时SF2-N系列的尺寸会改变。请参阅PDF P.157和PDF P.158“尺寸”。
| 品 名 |
型 号 |
说 明 |
| 后部安装支架 |
MS-SF2N-1 |
用于把传感器安装于后部(1套用于投光器和受光器) |
U形后部安装嫁
连支撑支架(注) |
MS-SF2N-2 |
用于SF2-N□(-PN) |
用于把传感器固定于中部以防震(后部安装)(1套用于投光器和受光器) |
| MS-SF4A-H2 |
用于SF2-N□(-PN)-H |
|
L形嫁连支撑
支架(注) |
MS-SF2N-L |
用于把嫁连支撑支架安装于墙上等位置。(1套用于投光器和受光器) |
| 测试杆 |
SF2-NH-TR |
标准检测以检测极小物体(30mm)，用于20mm光轴间距 | 注：所需套数根据产品而不同，详情请参阅PDF P.159和PDF P.160“尺寸”。
|
|
|
 |
|
注：
以上图例只适用于MS-SF2N-2型。MS-SF4A-H2形状与此不同。
MS-SF2N-2/MS-SF4A-H2 1套U形后部安装支架和托盘各2个
MS-SF2N-L 2个L形安装支架1套[附带M3平头螺丝(长10mm)，M4六边形插头螺拴(长10mm)和螺母各2个] |
配件(另售)
适用
光轴 |
20mm
光轴间距 |
8
光轴 |
12
光轴 |
16
光轴 |
20
光轴 |
24
光轴 |
28
光轴 |
32
光轴 |
36
光轴 |
40
光轴 |
48
光轴 |
56
光轴 |
64
光轴 |
---- |
---- |
| 品 名 |
40mm
光轴间距 |
4
光轴 |
6
光轴 |
8
光轴 |
10
光轴 |
12
光轴 |
14
光轴 |
16
光轴 |
18
光轴 |
20
光轴 |
24
光轴 |
28
光轴 |
32
光轴 |
36
光轴 |
40
光轴 |
| 正面防护罩 |
用于SF2-
N□(-PN) |
型号 |
FC-
SF2N-
A4 |
FC-
SF2N-
A6 |
FC-
SF2N-
A8 |
FC-
SF2N-
A10 |
FC-
SF2N-
A12 |
FC-
SF2N-
A14 |
FC-
SF2N-
A16 |
FC-
SF2N-
A18 |
FC-
SF2N-
A20 |
FC-
SF2N-
A24 |
FC-
SF2N-
A28 |
FC-
SF2N-
A32 |
FC-
SF2N-
A36 |
FC-
SF2N-
A40 |
用于SF2-
N□(-PN)-H |
型号 |
FC-
SF4A-
H8-H |
FC-
SF4A-
H12-H |
FC-
SF4A-
H16-H |
FC-
SF4A-
H20-H |
FC-
SF4A-
H24-H |
FC-
SF4A-
H28-H |
FC-
SF4A-
H32-H |
FC-
SF4A-
H36-H |
FC-
SF4A-
H40-H |
FC-
SF4A-
H48-H |
FC-
SF4A-
H56-H |
FC-
SF4A-
H64-H |
FC-
SF4A-
H72-H |
FC-
SF4A-
H80-H |
| 狭缝透光罩 |
用于SF2-
N□(-PN) |
型号 |
OS-
SF2N-
A4 |
OS-
SF2N-
A6 |
OS-
SF2N-
A8 |
OS-
SF2N-
A10 |
OS-
SF2N-
A12 |
OS-
SF2N-
A14 |
OS-
SF2N-
A16 |
OS-
SF2N-
A18 |
OS-
SF2N-
A20 |
OS-
SF2N-
A24 |
OS-
SF2N-
A28 |
OS-
SF2N-
A32 |
OS-
SF2N-
A36 |
OS-
SF2N-
A40 |
用于SF2-
N□(-PN)-H |
型号 |
OS-
SF4A-
H8-H |
OS-
SF4A-
H12-H |
OS-
SF4A-
H16-H |
OS-
SF4A-
H20-H |
OS-
SF4A-
H24-H |
OS-
SF4A-
H28-H |
OS-
SF4A-
H32-H |
OS-
SF4A-
H36-H |
OS-
SF4A-
H40-H |
OS-
SF4A-
H48-H |
OS-
SF4A-
H56-H |
OS-
SF4A-
H64-H |
OS-
SF4A-
H72-H |
OS-
SF4A-
H80-H |
注：以上型号仅为单件，而非成套部件，投光器/受光器都安装需2件(2套)。
|
|
FC-SF2N-A□
 |
FC-SF4A-H□-H
 |
保护检测表面。
检测距离 <FC-SF2N-A□ FC-SF4A-H□-H相同 >
正面防护罩在投光侧：0.3~7m 正面防护罩在受光侧：0.3~6m 正面防护罩在两侧：0.3~5m |
|
|
OS-SF2N-A□
 |
OS-SF4A-H□-H
 |
狭缝透光罩可限制投光或受光量，因而减少附近传感器的干扰，它同样适用于穿透检测物体的光线强度太强的情况。但使用狭缝透光罩后，检测距离会减小。
检测距离<OS-SF2N-A□ OS-SF4A-H□-H相同>
狭缝透光罩在投光侧：0.3~2.6m 狭缝透光罩在受光侧：0.3~2.6m 狭缝透光罩在两侧：0.3~1.2m |
| 品 名 |
型 号 |
说 明 |
| 光幕传感器大显示器 |
SF-IND-2 |
大型指示灯安装于光幕传感器上，方便从各角度观察工作。
规格
·电源电压：24V DC±15%
·消耗电流：12mA以下
·指示灯： 橙色LED(需8个)[外部连接为ON时亮起]
·周围温度： －10～＋55°C、(注意不可结露、结冰)
·材质： POM(盖) 聚碳酸脂(罩) 冷轧碳钢(SPCC)(支架)
·电缆：0.3mm2 2芯橡皮电缆，长3m
·重量：约70g(包括支架)
I/O电路图
<带NPN输出型>
<带PNP输出型>
 |
| 侧面安装支架 |
MS-SF2N-3 |
用于传感器边侧安装(1套4个支架用于投光器和受光器) |
U形侧面安装
嫁连支撑支架(注1) |
MS-SF2N-4 |
用于SF2-N□(-PN) |
用于把传感器固定于中间位置防震(侧面安装)(1套用于投光器和受光器) |
| MS-SF4A-H4 |
用于SF2-N□(-PN)-H |
中心安装支架
(注2) |
MS-SF2N-5 |
用于后部一点安装，方便安装于铝框架上(1套4个支架用于投光器和受光器) |
| 测试杆 |
SF2-NA-TR |
用于检测最小物体(φ 50mm)的标准检测，40mm光轴间距 |
激光光轴对齐器
(注3) |
SF-LAT-2N |
由于激光光轴可视，光轴对齐很容易。 | 注：
1) 套数视产品而定，详情请参阅PDF P.161～“尺寸”。
2) 复合光轴信道传感器需嫁连支撑支架(20mm光轴间距型：36光轴以上，40mm光轴间距型18光轴以上)不可用中心安装架安装于铝制框架上。
3) 有关激光光轴对齐器详情请参阅PDF P.96～“SF4-AH”系列。
|
|
|
连在光幕传感器的顶端。
固定光幕传感器的安装支架和SF-IND-2安装支架。 |
 |
|
|
|
 |
 |
注：
1)图示为MS-SF2N-4的情形。MS-SF4A-H4的开关与此不同。
2)所需套数因产品而异，如下所示：
SF2-NH36(-PN) SF2-NH40(-PN) SF2-NA18(-PN) SF2-NA20(-PN)： 1套
SF2-NH48(-PN) SF2-NA24(-PN)：2套
SF2-NH56(-PN) SF2-NH64(-PN) SF2-NA28(-PN) SF2-NA32(-PN) SF2-NA36(-PN)：3套
SF2-NA40(-PN)：4套
MS-SF4A-H4：
SF2-NH36(-PN)-H SF2-NH40(-PN)-H SF2-NA18(-PN)-H SF2-NA20(-PN)-H：1套
SF2-NH48(-PN)-H SF2-NA24(-PN)-H：2套
SF2-NH56(-PN)-H SF2-NH65(-PN)-H SF2-NA28(-PN)-H SF2-NA32(-PN)-H SF2-NA36(-PN)-H：3套
SF2-NA40(-PN)-H：4套 |
|
|
 |
技术信息:
规格
SF2-NH□(-PN)(-H)
| 种 类 |
20mm光轴间距型 |
| 项目 |
NPN
输出型 |
SF2-
NH8(-H) |
SF2-
NH12(-H) |
SF2-
NH16(-H) |
SF2-
NH20(-H) |
SF2-
NH24(-H) |
SF2-
NH28(-H |
SF2-
NH32(-H) |
SF2-
NH36(-H) |
PNP
输出型 |
SF2-
NH8-
PN(-H) |
SF2-
NH12-
PN(-H) |
SF2-
NH16-
PN(-H) |
SF2-
NH20-
PN(-H) |
SF2-
NH24-
PN(-H) |
SF2-
NH28-
PN(-H) |
SF2-
NH32-
PN(-H) |
SF2-
NH36-
PN(-H) |
| 光轴数 |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
36 |
| 光轴间距 |
20mm |
| 保护高度 |
190mm |
270mm |
350mm |
430mm |
510mm |
590mm |
670mm |
750mm |
| 消耗电流 |
投光器：60mA以下，受光器：100mA以下 |
投光器：90mA以下，受光器：150mA以下 |
重量
(含投光器和受光器) |
SF2-
NH□(-PN) |
约390g |
约490g |
约580g |
约680g |
约790g |
约870g |
约980g |
约1,070g |
SF2-
NH□(-PN)-H |
约440g |
约590g |
约730g |
约890g |
约1,000g |
约1,200g |
约1,300g |
约1,500g |
| 种 类 |
20mm光轴间距型 |
| 项 目 |
NPN输出型 |
SF2-NH40(-H) |
SF2-NH48(-H) |
SF2-NH56(-H) |
SF2-NH64(-H) |
| PNP输出型 |
SF2-NH40-PN(-H) |
SF2-NH48-PN(-H) |
SF2-NH56-PN(-H) |
SF2-NH64-PN(-H) |
| 光轴数 |
40 |
48 |
56 |
64 |
| 光轴间距 |
20mm |
| 保护高度 |
830mm |
990mm |
1,150mm |
1,310mm |
| 消耗电流 |
投光器：90mA以下，受光器：150mA以下 |
投光器：120mA以下，受光器：220mA以下 |
| 重量(含投光器和受光器) |
SF2-NH□(-PN) |
约1,160g |
约1,370g |
约1,550g |
约1,800g |
| SF2-NH□(-PN)-H |
约1,600g |
约1,900g |
约2,200g |
约2,500g | 注) 在未指定的测量条件下，周围温度＝+20℃。
SF2-NA□(-PN)(-H)
| 种 类 |
40mm光轴间距型 |
| 项目 |
NPN
输出型 |
SF2-
NA4(-H) |
SF2-
NA6(-H) |
SF2-
NA8(-H) |
SF2-
NA10(-H) |
SF2-
NA12(-H) |
SF2-
NA14(-H) |
SF2-
NA16(-H) |
SF2-
NA18(-H) |
PNP
输出型 |
SF2-
NA4-
PN(-H) |
SF2-
NA6-
PN(-H) |
SF2-
NA8-
PN(-H) |
SF2-
NA10-
PN(-H) |
SF2-
NA12-
PN(-H) |
SF2-
NA14-
PN(-H) |
SF2-
NA16-
PN(-H) |
SF2-
NA18-
PN(-H) |
| 光轴数 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
| 光轴间距 |
40mm |
| 保护高度 |
190mm |
270mm |
350mm |
430mm |
510mm |
590mm |
670mm |
750mm |
| 消耗电流 |
投光器：60mA以下，受光器：100mA以下 |
投光器：90mA以下，受光器：150mA以下 |
重量
(含投光器和受光器) |
SF2-
NA□(-PN) |
约390g |
约490g |
约580g |
约680g |
约790g |
约870g |
约980g |
约1,070g |
SF2-
NA□(-PN)-H |
约440g |
约590g |
约730g |
约890g |
约1,000g |
约1,200g |
约1,300g |
约1,500g |
| 种 类 |
40mm光轴间距型 |
| 项 目 |
NPN输出型 |
SF2-NA20(-H) |
SF2-NA24(-H) |
SF2-NA28(-H) |
SF2-NA32(-H) |
SF2-NA36(-H) |
SF2-NA40(-H) |
| PNP输出型 |
SF2-NA20-PN(-H) |
SF2-NA24-PN(-H) |
SF2-NA28-PN(-H) |
SF2-NA32-PN(-H) |
SF2-NA36-PN(-H) |
SF2-NA40-PN(-H) |
| 光轴数 |
20 |
24 |
28 |
32 |
36 |
40 |
| 光轴间距 |
40mm |
| 保护高度 |
830mm |
990mm |
1,150mm |
1,310mm |
1,470mm |
1,630mm |
| 消耗电流 |
投光器：90mA以下，受光器：150mA以下 |
投光器：120mA以下，受光器：220mA以下 |
重量
(含投光器和受光器) |
SF2-NA□(-PN) |
约1,160g |
约1,370g |
约1,550g |
约1,800g |
约1,940g |
约2,130g |
| SF2-NA□(-PN)-H |
约1,600g |
约1,900g |
约2,200g |
约2,500g |
约2,800g |
约3,000g | 注) 在未指定的测量条件下，周围温度＝+20℃。
| 种 类 |
20mm光轴间距型 |
40mm光轴间距型 |
| 型 号 |
NPN输出型 |
PNP输出型 |
NPN输出型 |
PNP输出型 |
| 项 目 |
SF2-NH□(-H) |
SF2-NH□-PN(-H) |
SF2-NA□(-H) |
SF2-NA□-PN(-H) |
| 适用标准 |
基于EN 954-1(基于IEC 61496-1/2的Type2)的2类 |
| 检测距离(有效距离) |
0.3～7m |
| 最小检测物体 |
φ 30mm的不透明体 |
φ 50mm的不透明体 |
| 有效开口角 |
±5°以下[检测距离超过3m时(符合IEC 61496-2/UL 61496-2)] |
| 电源电压 |
24V DC±15% 脉动P-P10%以下 |
| 控制输出(OSSD) |
| <NPN输出型> |
<PNP输出型> |
| NP N开路集电极晶体管 |
PN P开路集电极晶体管 |
·最大流入电流：200mA
·外加电压：同电源电压(控制输出和0V之间)
·剩余电压：2.0V以下(流入电流为200mA时) |
·最大源电流：200mA
·外加电压：同电源电压(控制输出和＋V之间)
·剩余电压：2.5V以下(源电流为200mA时) | |
| |
输出工作 |
所有光轴入光时ON，一个以上光轴遮光时OFF(传感器或同步信号有故障时OFF) |
| 短路保护 |
装 备 |
| 反应时间 |
OFF反应时间：15ms以下，ON反应时间：28ms以下(入光稳定时) |
| 警报输出(Alarm) |
| <NPN输出型> |
<PNP输出型> |
| NP N开路集电极晶体管 |
PN P开路集电极晶体管 |
·最大流入电流：60mA
·外加电压：同电源电压(警报输出和0V之间)
·剩余电压：2.0V以下(流入电流为60mA时) |
·最大源电流：60mA
·外加电压：同电源电压(警报输出和＋V之间)
·剩余电压：2.5V以下(源电流为60mA时) | |
| |
输出工作 |
正常工作：警报输出ON，投光停止故障或运用投光停止输入时：警报输出OFF |
| 短路保护 |
装 备 |
| 指示灯 |
投光器 |
光轴对齐指示灯：双色(红色/绿色)LED×4(每一个光轴入光时红色灯亮起，所有光轴入光时绿色灯亮起)
工作状态指示灯(注1)：双色(红色/绿色)LED[控制输出(OSSD)为OFF时红色灯亮起，控制输出(OSSD)为ON时绿色灯亮起]
投光停止指示灯：橙色LED(投光停止时亮起)
错误指示灯：黄色LED(传感器出现错误时亮起或闪烁) |
| 受光器 |
光轴对齐指示灯：双色(红色/绿色)LED×4(每一个光轴入光时红色灯亮起，所有光轴入光时绿色灯亮起)
OSSD指示灯：双色(红色/绿色)LED[控制输出(OSSD)OFF时红色灯亮起，控制输出(OSSD)为ON时绿色灯亮起]，
不稳定投光指示灯：橙色LED(受光不稳定时亮起)
错误指示灯：黄色LED(传感器出现错误时亮起或闪烁) |
| 投光停止功能 |
装 备 |
| 主/副选择输入 |
连接到0V(低)：主模式工作 开路(高)：副模式工作 |
| 防干扰功能 |
装备
[串联连接时：最多3套[SF2-NH□(-PN)(-H)：总计最多128光轴，SF2-NA□(-PN)(-H)：总计最多64光轴
并联连接时：最多2套
串联和并联混合连接：可同时进行最多3套串联连接，最多2套并联20mm光轴间距型和40mm光轴间距型不可串联连接在一起] |
| 环境性能 |
保护构造 |
IP65 (IEC) |
| 周围温度/周围湿度 |
－10～＋55°C(注意不可结露、结冰)，存储：－25～＋70°C/30～85%RH，存储：30～95%RH |
| 周围照明度 |
白炽光：受光面照明度3,500Rx |
| 耐电压/绝缘电阻 |
AC1,000V 1分钟，所有电源连接端子与外壳之间(注2)/20MΩ以上，所有电源连接端子和外壳之间，基于DC 500V的高阻表(注2) |
| 耐振动/耐冲击 |
频率：10～55Hz，双振幅：0.75mm，X，Y和Z各方向2小时加速度：300m/s2(约30G)，X，Y和Z各方向3次 |
| 投光二极体 |
红外线LED(投光波峰波长：870nm) |
| 材质 |
外壳：铝，树脂盖：ABS，透镜：聚碳酸酯，帽：PBT |
| 电缆 |
投光器：6芯(0.3mm2×4芯, 0.2mm2×2芯)屏蔽电缆，一端带连接器，长0.5m
受光器：7芯(0.3mm2×5芯, 0.2mm2×2芯)屏蔽电缆，一端带连接器，长0.5m |
| 电缆延长 |
用另售匹配电缆全长可延长至20.5m，用于投光器和受光器 |
| 附件 |
MS-SF2N-1(后部安装支架)：1套用于投光器和受光器
MS-SF2N-2(U形后部安装嫁连支撑支架，MS-SF4A-H2用于“-H”型)：(注3)
MS-SF2N-L(L形嫁连支撑支架)：(注3)
SF2-NH-TR(测试杆)：1个[仅SF2-NH□(-PN)(-H)] | 注：
1) 由于工作状态指示灯颜色依据控制输出(OSSD1，OSSD2)的ON，OFF状态而变化，传感器上工作状态指示灯标注为“OSSD”。
2) 电涌吸收器连于机器主体外壳和电源端点间，以避免电涌引起的错误工作。因此给出了在电涌吸收器被移去的特定情况下的耐电压和绝缘电阻。
3) U形后部安装嫁连支撑支架(MS-SF2N-2或MS-SF4A-H2)和L形嫁连支撑支架(MS-SF2N-L)附带于以下传感器上。具体数目依据传感器而定：
SF2-NH36(-PN)(-H)，SF2-NH40(-PN)(-H)，SF2-NA18(-PN)(-H)，SF2-NA20(-PN)(-H)：1套，SF2-NH48(-PN)(-H)，SF2-NA24(-PN)(-H)：2套
SF2-NH56(-PN)(-H)，SF2-NH64(-PN)(-H)，SF2-NA28(-PN)(-H)，SF2-NA32(-PN)(-H)，SF2-NA36(-PN)(-H)：3套，SF2-NA40(-PN)(-H)：4套

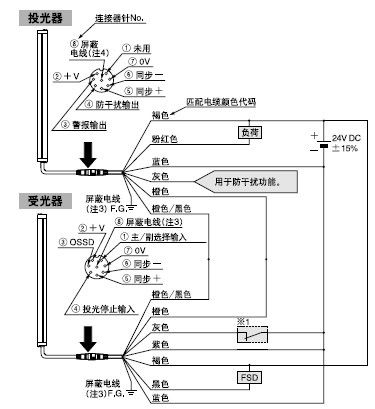

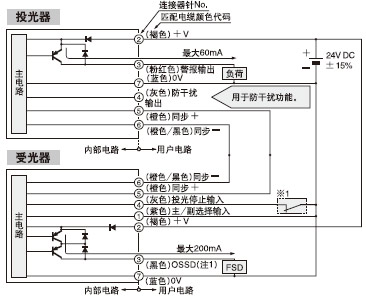

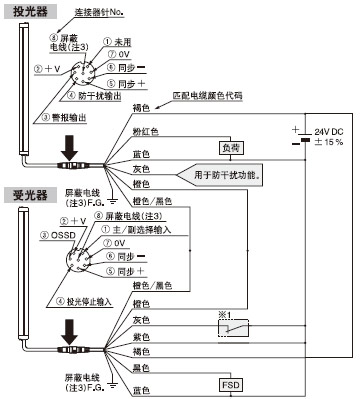

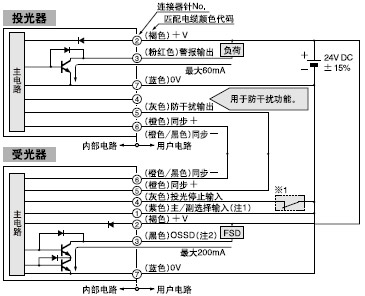

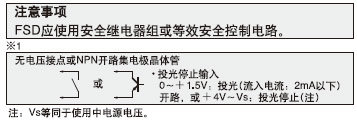

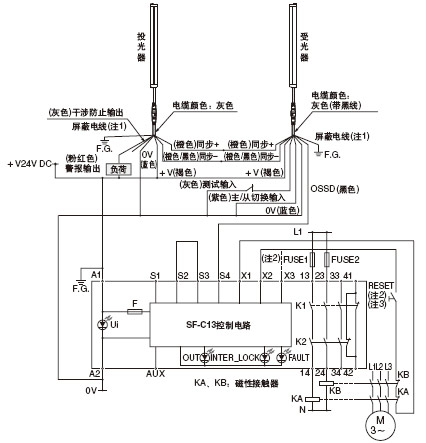

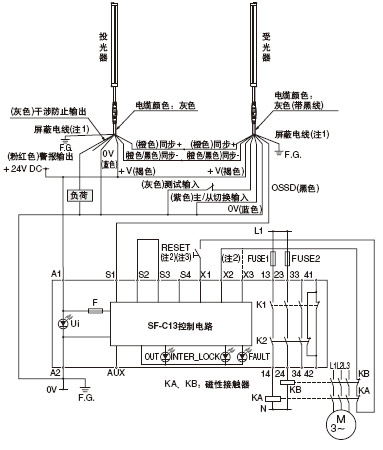

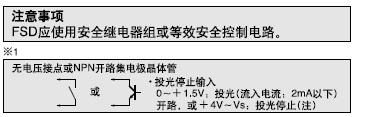

I/O电路图和线路图
使用指南
|
|
 |
| |
|
说 明 |
功 能 |
| 投光器 |
1 |
光轴对齐指示灯
[RECEPTION]
(红色/绿色LED) |
上部：传感器上部入光时红色灯亮起
中上部：传感器中上部入光时红色灯亮起。
中下部：传感器中下部入光时红色灯亮起。
下部：传感器下部入光时红色灯亮起。
所有光轴入光时(上部，中上部，中下部，下部)绿色灯亮起。 |
| 2 |
工作状态指示灯
[OSSD] (注1)
(红色/绿色LED) |
控制输出(OSSD)为OFF时红色灯亮起，控制输出(OSSD)为ON时绿色灯亮起。 |
| 3 |
投光停止指示灯
[HALT]
(橙色LED) |
投光停止时亮起 |
| 4 |
错误指示灯
[FAULT]
(黄色LED) |
传感器出现错误时亮起或闪烁。(注2)
1次闪烁：光轴号错误(底帽连接错误)。
2次闪烁：串联连接错误(用于串联连接的电缆连接错误)。
3次闪烁：所有部件号和所有光轴号错误(超过3套传感器串联连接或总计超过128光轴[SF2-NA□(-PN)(-H)：64光轴]。)
4次闪烁以上或亮起：其他(请与经销商联系)。 |
| 受光器 |
1 |
光轴对齐指示灯
[RECEPTION]
(红色/绿色LED) |
上部：传感器上部入光时红色灯亮起
中上部：传感器中上部入光时红色灯亮起
中下部：传感器中下部入光时红色灯亮起
下部：传感器下部入光时红色灯亮起
所有光轴入光时(上部，中上部，中下部，下部)绿色灯亮起。 |
| 2 |
OSSD指示灯(注3)
[OSSD]
(红色/绿色LED) |
控制输出为(OSSD)OFF时红色灯亮起，控制输出(OSSD)为ON时绿色灯亮起。 |
| 3 |
不稳定入光指示灯
[STB.]
(橙色LED) |
入光不稳定时亮起 |
| 4 |
错误指示灯
[FAULT]
(黄色LED) |
传感器出现错误时亮起或闪烁。(注2)
亮起：控制输出(OSSD)x线连接不安全
1次闪烁：光轴号错误(底帽连接错误)。
2次闪烁：串联连接错误(用于串联连接的电缆连接错误)。
3次闪烁：所有部件号和所有光轴号错误(超过3套传感器串联连接或总计超过128光轴[SF2-NA□(-PN)(-H)：64光轴]。)
4次闪烁：受到外来光的错误
5次闪烁以上：其他(请与经销商联系)。 | |
注：
1)工作状态指示灯颜色根据OSSD的ON/OFF状态变化，故传感器上工作状态指示灯标为OSSD。
2)错误指示灯闪烁周期如下。闪烁次数表示是何种错误发生，闪烁间隔约为1秒。 |
|
| |
|
|
|
参照使用本装置地区的相应规格。此外，确保采取所有必要措施以避免由于接地错误而可能引起的危险操作错误。 |
请确认在电源关闭的状态下进行接线。
请确认电源电压的变化不超出额定范围。
如果电源是由商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。
如果在该传感器附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备屏蔽地线端子(F.G.)接地。
请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。 |
|
|
电源接通后的短时间(2秒)内，请勿使用。
避免灰尘，污垢和水蒸气。
请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
请勿将传感器直接暴露于快速启动灯或高频照明设备的荧光下，这会影响检测性能。 |
|
在“PSDI模式”下，本装置不可以作为机器的起动装置使用。
该传感器是Type2电感保护设备，因此只可在实现了欧洲标准EN954-1的2,1和B类控制(控制系统相关安全目录)的情况下使用,该传感器决不可以用于任何4类设备,如按压机器,也不可用于3类设备. |
| 此目录是选择合适产品的向导.使用产品前请参阅产品附带的使用说明书. | |
正常使用前务必检测运行.
该安全系统仅用于通过紧急停止部件或关闭电源产即可停止危险部件工作的机器.切勿使用工作的循环中不可停止的机器系统. |
|
|
|
安装机器时,确保人体必须安全通过检测区才能到达机器危险处.如果未检测到人体会导致重伤甚至死亡.
请勿使用任何反射型或回归反射型设备. |
正确的安装方法
 |
错误的安装方法
 |
|
|
|
正确计算安全距离,检测领域及机器危险部分应始终保持安全距离或大于安全距离.
若错误计算安全距离或没有保持安全距离,会导致重伤甚至死亡.
设计系统时,请参阅安装使用设备的相关地区标准. |
|
| 当人垂直移向(正常进入)传感器检测区时,安全距离的计算依据以下方程式.(关于方程式,请根据最新的规格确认.) |
适用于欧洲(根据EN999)
 |
适用于美国(根据ANSI B11.19)
 |
|
|
|
安装传感器时应考虑周围反射表面的影响并采取适当的措施,否则若传感器检测不到,会导致重伤甚至死亡. |
| 请在传感器和反射面之间体质以下给出的最小距离. |
| 侧视界 |
顶视界 |
 |
 |
| 投光器和受光器之间的距离L |
允许设定距离D |
| 0.3～3m |
0.31m |
| 3～7m |
L×tanθ θ ＝6°＝L×0.105(m) | |
 |
| 注:传感器的有效开口角按IEC61496-2/UL61496-2的要求是±5°(L>3m)，但远离反射表面安装时，超过±6°时会导致对齐错误。 |
|
|
| · 电缆的最小弯曲半径为R30mm。安装传感器时应考虑电缆弯曲半径。 |
| 传感器安装支架(MS-SF2N-1/3/5)的安装 |
| · 据安装方向(侧面或后部)选择传感器安装支架，暂时用2个M3六边形插头螺栓(长5mm)固定支架以便调整角度。光轴对齐后再完全拧紧。安装传感器时，紧固扭矩应为0.6N·m以下。 |
| <后部安装> |
<侧面安装> |
 |
 |
| <中心安装支架> |
安装调节范围 |
 |
| 安装表面上传感器水平面的角度调节范围是±5°. |
 | |
| 注： 复合光轴传感器需嫁连支撑支架(20mm光轴间距型：36光轴以上，40mm光轴间距型： 1 8 光轴以上) ， 不可将心安装支架(MS-SF2N-5)安装于铝架上。 |
| 嫁连支撑支架(MS-SF2N-2/4，MS-SF4A-H2/H4)的安装 |
1 .把托盘放置在U形后部/侧面支撑支架上，用M3平头螺丝(长10mm)暂时固定。
2 .用M4六边形插头螺栓(长10mm)暂时把L形嫁连支撑支架固定在U形后部/侧面上。 |
<后部安装>
MS-SF2N-2/MS-SF4A-H2 (U形后部支撑支架、托盘) |
<侧面安装>
MS-SF2N-4/MS-SF4A-H4 (U形侧面支撑支架、托盘) |
 |
 |
| 注：以上图例只适用于MS-SF2N-2/4。MS-SF4A-H2/H4形状不同。 |
| 3.用U形后部/侧面支撑支架夹紧传感器主体,完全拧紧固定托盘的M3平头螺丝.(紧固扭矩:0.4N m以下) 光轴对齐后,确认用来暂时把L形嫁连支撑支架固定于U形后部/侧面支撑支架的M4六边形插头螺栓应完全固定.(紧固扭矩:1.8N m以下) |
| <后部安装> |
<侧面安装> |
 |
 |
| 注:上图所示为把投光器安装在嫁连支撑支架上的方法.注意,若把受光器安装于支架上,顶部和底部方向颠倒. |
|
|
|
为了保证安全，至少一天自我诊断一次。 |
如果检测输入开启28ms以上,正常工作时除了内部自我诊断,还进行细节自我诊断.自我诊断时若未发现不正常情况,此后投光停止输入若仍持续开通,就进入投光停止状态.自我诊断时若发现不正常情况,设备会立即进入锁定状态,控制输出(OSSD)和警报输出固定在OFF状态.
自我诊断时若未发现不正常情况,此后投光停止输入若仍持续开通,就进入投光停止状态.投光停止时,控制输出(OSSD)和警报输出变为OFF.通过这个功能,外部噪音,控制输出(OSSD)和警报输出的不正常状况所引起的故障就可以从装备端确定下来. |
时间表
 |
|
|
|
务必使用警报输出。 |
| · 由于控制输出(OSSD)不可把源于外部短路所引起的错误传达给装备端，警报输出就发出警报信号。设计一个在输出控制输出(OSSD)或警报输出时可停止设备的系统。 |
时间表
 |
|
|
· 串联连接时，最多可以防止3套之间的干扰[SF2-NH□(-PN)(-H)：最多总计128光轴，SF2-NA□(-PN)(-H)：最多总计64光轴]；并
联时，最多可以防止2套之间的干扰；混合连接时，最多串联连接3套和并联2套之间的干扰可防止。在这种情况下，连接传感器
A(主)的防干扰输出(灰色)和传感器B(副)的投光停止输入(灰色)。 |
 |
|
|
· 以并联或并联、串联混合连接为例，在打开电源之前，将主传感器A的主/副选择输入(紫)连接至0V，并将副传感器B的主/副选择输入(紫)连接到＋V或开路。主/副的选择在打开电源时只能进行一次。如选择是在打开电源后进行，则无法更改。另外，当传感器设为副时，主/副选择输入保持开路，请确保其绝缘性。
· 当串联连接或作为1套使用时，将主传感器的主/副选择输入(紫)连接到0V。 |
 |
|
|
| 串联连接 [最多3套(SF2-NH□(-PN)(-H)：最多128光轴，SF2-NA□(-PN)(-H)：最多64光轴)] |
| · 当可从2个以上的方向接近危险区域时，多套投光器和受光器应串联连接。当任何一套的光束被干扰时，输出变为OFF。 |
 |
| 并联连接 (最多可连接2套) |
· 使用并联法时，2套投光器和受光器并联。主传感器A的防干扰输出(灰色)必须连接到副传感器B的投光停止输入(灰色)。当有两个
危险区域并且每个都必须独立监控时，使用此方法。由于各输出都互相独立，如果仅从一对传感器出来的光束被干扰，其他传感
器组的输出不会受到影响。 |
 |
| 串联/并联混合连接 (串联连接：3套；并联连接：2套) |
· 串联/并联混合连接支持多套投光器和受光器的使用，它是串联和并联的结合。当有两个危险区域或有两个以上进入危险区域的入
口时，使用此方法。对于所有的串联连接，如果有任何光轴的光束被干扰，输出就移到OFF状态。但是，由于并联的输出是分开
的，如果从任何传感器组出来的光束被干扰，其他传感器组的输出不会受到影响。 |
 |
| 注： 当3套或光轴总数超过48[SF2-NA□(-PN)(-H)：24光轴以上]串联连接时，需要用于串联连接的底帽电缆。请注意使用底帽电缆进行串联连接时，尺寸会改变。 |
尺寸(单位：mm)
SF2-NH□(-PN) SF2-NA□(-PN) 传感器
| 传感器安装支架和嫁连支撑支架的安装图。需要串联时请参照PDF P.157和PDF P.158。 |
 |
| 后部安装 |
| 型 号 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
SF2-NH8(-PN)
SF2-NA4(-PN) |
190 |
202 |
222 |
232 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
SF2-NH12(-PN)
SF2-NA6(-PN) |
270 |
282 |
302 |
312 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
SF2-NH16(-PN)
SF2-NA8(-PN) |
350 |
362 |
382 |
392 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
SF2-NH20(-PN)
SF2-NA10(-PN) |
430 |
442 |
462 |
472 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
SF2-NH24(-PN)
SF2-NA12(-PN) |
510 |
522 |
542 |
552 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
SF2-NH28(-PN)
SF2-NA14(-PN) |
590 |
602 |
622 |
632 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
SF2-NH32(-PN)
SF2-NA16(-PN) |
670 |
682 |
702 |
712 |
-- |
-- |
---- |
---- |
---- |
---- |
---- |
---- |
SF2-NH36(-PN)
SF2-NA18(-PN) |
750 |
762 |
782 |
792 |
337 |
-- |
-- |
-- |
433 |
-- |
-- |
-- |
SF2-NH40(-PN)
SF2-NA20(-PN) |
830 |
842 |
862 |
872 |
377 |
-- |
-- |
-- |
473 |
-- |
-- |
-- |
SF2-NH48(-PN)
SF2-NA24(-PN) |
990 |
1,002 |
1,022 |
1,032 |
377 |
537 |
-- |
-- |
473 |
633 |
-- |
-- |
SF2-NH56(-PN)
SF2-NA28(-PN) |
1,150 |
1,162 |
1,182 |
1,192 |
377 |
537<, /TD>
| 697 |
-- |
473 |
633 |
793 |
-- |
SF2-NH64(-PN)
SF2-NA32(-PN) |
1,310 |
1,322 |
1,342 |
1,352 |
457 |
617 |
777 |
-- |
553 |
713 |
873 |
-- |
| SF2-NA36(-PN) |
1,470 |
1,482 |
1,502 |
1,512 |
537 |
697 |
857 |
-- |
633 |
793 |
953 |
-- |
| SF2-NA40(-PN) |
1,630 |
1,642 |
1,662 |
1,672 |
537 |
697 |
857 |
1,017 |
633 |
793 |
953 |
1,113 | |
| 侧面安装 |
| 型 号 |
A |
B |
C |
D |
N |
P |
Q |
R |
S |
T |
U |
V |
SF2-NH8(-PN)
SF2-NA4(-PN) |
190 |
202 |
222 |
232 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
SF2-NH12(-PN)
SF2-NA6(-PN) |
270 |
282 |
302 |
312 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
SF2-NH16(-PN)
SF2-NA8(-PN) |
350 |
362 |
382 |
392 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
SF2-NH20(-PN)
SF2-NA10(-PN) |
430 |
442 |
462 |
472 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
SF2-NH24(-PN)
SF2-NA12(-PN) |
510 |
522 |
542 |
552 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
SF2-NH28(-PN)
SF2-NA14(-PN) |
590 |
602 |
622 |
632 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
SF2-NH32(-PN)
SF2-NA16(-PN) |
670 |
682 |
702 |
712 |
-- |
-- |
---- |
---- |
---- |
---- |
---- |
---- |
SF2-NH36(-PN)
SF2-NA18(-PN) |
750 |
762 |
782 |
792 |
340 |
-- |
-- |
-- |
430 |
-- |
-- |
-- |
SF2-NH40(-PN)
SF2-NA20(-PN) |
830 |
842 |
862 |
872 |
380 |
-- |
-- |
-- |
470 |
-- |
-- |
-- |
SF2-NH48(-PN)
SF2-NA24(-PN) |
990 |
1,002 |
1,022 |
1,032 |
380 |
540 |
-- |
-- |
470 |
630 |
-- |
-- |
SF2-NH56(-PN)
SF2-NA28(-PN) |
1,150 |
1,162 |
1,182 |
1,192 |
380 |
540 |
700 |
-- |
470 |
630 |
790 |
-- |
SF2-NH64(-PN)
SF2-NA32(-PN) |
1,310 |
1,322 |
1,342 |
1,352 |
460 |
620 |
780 |
-- |
550 |
710 |
870 |
-- |
| SF2-NA36(-PN) |
1,470 |
1,482 |
1,502 |
1,512 |
540 |
700 |
860 |
-- |
630 |
790 |
950 |
-- |
| SF2-NA40(-PN) |
1,630 |
1,642 |
1,662 |
1,672 |
540 |
700 |
860 |
1,020 |
630 |
790 |
950 |
1,110 | |
SF2-NH□(-PN)-H SF2-NA□(-PN)-H 传感器 |
|
|
| 传感器安装支架和嫁连支撑支架的安装图。需要串联时请参照PDF P.157和PDF P.158。 |
 |
SF2-NH□(-PN)(-H) SF2-NA□(-PN)(-H) 传感器 |
|
|
串联连接用底帽电缆，串联连接用电缆，安装支架和嫁连支撑支架的普通套型的安装图。
带防溅帽型的尺寸不同。下图所示尺寸与普通套型相同。 |
 |
SF2-NH□(-PN)(-H) SF2-NA□(-PN)(-H) 传感器 |
|
|
串联连接用底帽电缆，串联连接用电缆，安装支架和嫁连支撑支架的普通套型的安装图。
带防溅帽型的尺寸不同。下图所示尺寸与普通套型相同。 |
 |
MS-SF2N-1 后部安装支架(附件) |
MS-SF2N-LL形嫁连支撑支架[SF2-NH□(-PN)(-H)附件，具有36光轴以上，SF2-NA□(-PN)(-H)18光轴以上] |
 |
 |
注： 传感器最大角度调节范围是±15°。详情请参阅PDF P.153
“使用指南”中的“安装”。 |
注：
MS-SF2N-L(L形嫁连支撑支架)附带于以下传感器上，数目随之变化。
SF2-NH36(-PN)(-H)，SF2-NH40(-PN)(-H)，SF2-NA18(-PN)(-H)，SF2-NA20(-PN)(-H)：1套
SF2-NH48(-PN)(-H)，SF2-NA24(-PN)(-H)：2套
SF2-NH56(-PN)(-H)，SF2-NH64(-PN)(-H)，SF2-NA28(-PN)(-H)，SF2-NA32(-PN)(-H)，SF2-NA36(-PN)(-H)：3套
SF2-NA40(-PN)(-H)：4套 |
MS-SF2N-2用于SF2-NH□/NA□(-PN)的U形后部安装嫁连支撑支架[SF2-NH□(-PN)附件，具有36光轴以上，SF2-NA□(-PN)18光轴以上] |
| U形后部安装支撑支架 |
托盘 |
 |
 |
注：
MS-SF2N-2(U形后部安装嫁连支撑支架)附带于以下传感器上，数目随之变化。
SF2-NH36(-PN)，SF2-NH40(-PN)，SF2-NA18(-PN)，SF2-NA20(-PN)：1套
SF2-NH48(-PN)，SF2-NA24(-PN)：2套
SF2-NH56(-PN)，SF2-NH64(-PN)，SF2-NA28(-PN)，SF2-NA32(-PN)，SF2-NA36(-PN)：3套
SF2-NA40(-PN)：4套 |
MS-SF4A-H2用于SF2-NH□/NA□(-PN)-H的U形后部安装嫁连支撑支架[SF2-NH□-H附件，具有36光轴以上，SF2-NA□(-PN)-H18光轴以上] |
| U形后部安装支撑支架 |
托盘 |
 |
 |
注：
MS-SF4A-H2(U形后部安装嫁连支撑支架)附带于以下传感器上，数目随之变化。
SF2-NH36(-PN)-H，SF2-NH40(-PN)-H，SF2-NA18(-PN)-H，SF2-NA20(-PN)-H：1套
SF2-NH48(-PN)-H，SF2-NA24(-PN)-H：2套
SF2-NH56(-PN)-H，SF2-NH64(-PN)-H，SF2-NA28(-PN)-H，SF2-NA32(-PN)-H，SF2-NA36(-PN)-H：3套
SF2-NA40(-PN)-H：4套 |
MS-SF2N-5 中心安装支架(另售) |
 |
| 注： 传感器最大角度调节范围是±15°，详情请参阅PDF P.153“使用指南”中的“安装”。 |
MS-SF2N-3 侧面安装支架(另售) |
| 传感器右侧安装 |
传感器左侧安装 |
 |
 |
| 注： 传感器最大角度调节范围是±15°，详情请参阅PDF P.153“使用指南”中的“安装”。 |
MS-SF2N-4 用于SF2-NH□/NA□(-PN)的U形侧面安装嫁连支撑支架(另售) |
| U形后部安装支撑支架 |
托盘 |
 |
 |
注：
MS-SF2N-4(U形侧面安装嫁连支撑支架)附带于以下传感器上，数目随之变化。
SF2-NH36(-PN)，SF2-NH40(-PN)，SF2-NA18(-PN)，SF2-NA20(-PN)：1套
SF2-NH48(-PN)，SF2-NA24(-PN)：2套
SF2-NH56(-PN)，SF2-NH64(-PN)，SF2-NA28(-PN)，SF2-NA32(-PN)，SF2-NA36(-PN)：3套
SF2-NA40(-PN)：4套 |
MS-SF4A-H4 用于SF2-NH□/NA□(-PN)-H的U形侧面安装嫁连支撑支架(另售) |
|
托盘 |
|
 |
注：
MS-SF4A-H4(U形侧面安装嫁连支撑支架)附带于以下传感器上，数目随之变化。
SF2-NH36(-PN)-H，SF2-NH40(-PN)-H，SF2-NA18(-PN)-H，SF2-NA20(-PN)-H：1套
SF2-NH48(-PN)-H，SF2-NA24(-PN)-H：2套
SF2-NH56(-PN)-H，SF2-NH64(-PN)-H，SF2-NA28(-PN)-H，SF2-NA32(-PN)，SF2-NA36(-PN)-H：3套
SF2-NA40(-PN)-H：4套 |
SF-LAT-2N 激光光轴对齐器(另售) |
SF-IND-2 光幕传感器大显示器(另售) |
 |
 |
|
|
|
