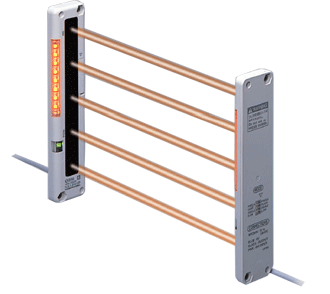

| 种 类 |
NPN输出 |
PNP输出 |
| 高亮度作业指示灯型 |
长检测距离型 |
高亮度作业指示灯型 |
长检测距离型 |
| 型 号 |
NA1-PK5 |
NA1-5 |
NA1-PK5-PN |
NA1-5-PN |
| 检测高度 |
100mm |

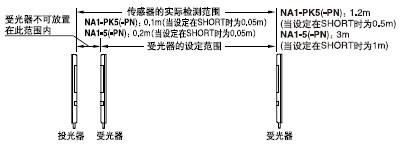

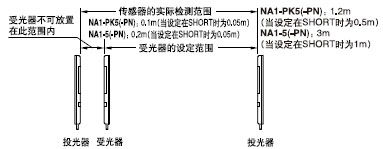

| 检测距离(注) |
0.1～1.2m
(当设定在SHORT时为0.05～0.5m) |
0.2～3m
(当设定在SHORT时为0.05～1m) |
0.1～1.2m
(当设定在SHORT时为0.05～0.5m) |
0.2～3m
(当设定在SHORT时为0.05～1m) |

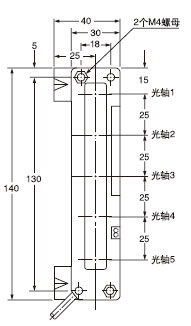

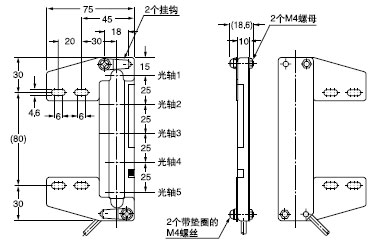

| 光轴间距 |
25mm |
| 光轴数 |
5光轴 |
| 检测物体 |
φ 35mm以上的不透明体 |
| 电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
| 消耗电力(注2) |
投光器：0.5W以下，受光器：0.8W以下 |
投光器：0.6W以下，受光器：0.9W以下 |

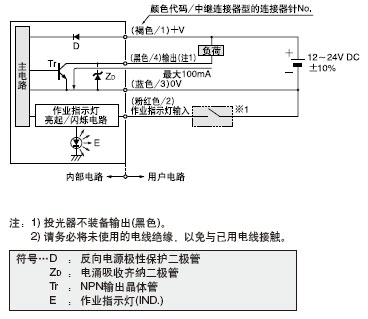

| 输出 |
NP N开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：1V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时) |

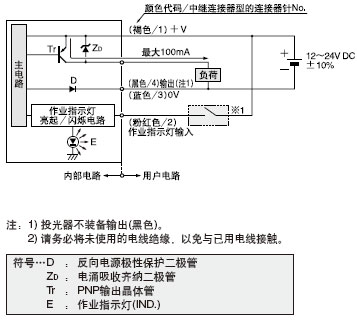

PN P开路集电极晶体管
·最大源电流：100mA
·外加电压：30V DC以下(输出和＋V之间)
·剩余电压：1V以下(源电流100mA时)
0.4V以下(源电流16mA时) |
| 输出工作 |
1个以上光轴遮光时ON或OFF/2个以上光轴遮光时ON或OFF，可由工作模式开关选择 |
| 短路保护 |
装 备 |
| 反应时间 |
10ms以下(当使用防干扰功能时，入光时：30ms以下，遮光时：13ms以下) |
| 指示灯 |

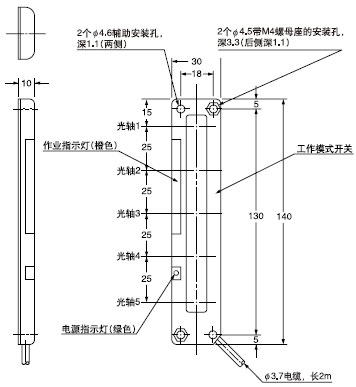

投光器 |
电源指示灯：绿色LED(电源ON时亮起)
作业指示灯：橙色LED

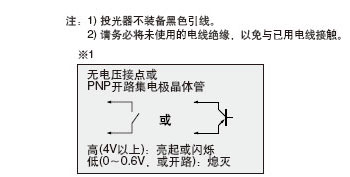

作业指示灯输入低时亮起或闪烁，由工作模式开关选择亮起形式 |
电源指示灯：绿色LED(电源ON时亮起)
作业指示灯：橙色LED
作业指示灯输入低时亮起或闪烁， 由工作模式开关选择亮起形式 |

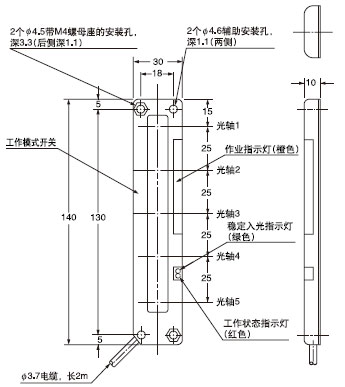

| 受光器 |
工作状态指示灯：红色LED
1个以上光轴遮光时亮起，当2个以上光轴在2光轴干扰模式下遮光时亮起
稳定入光指示灯：绿色LED(所有光轴稳定入光时亮起)
作业指示灯：橙色LED
作业指示灯输入低时亮起或闪烁， 由工作模式开关选择亮起形式 |
工作状态指示灯：红色LED
1个以上光轴遮光时亮起，当2个以上光轴在2光轴干扰模式下遮光时亮起
稳定入光指示灯：绿色LED(所有光轴稳定入光时亮起)
作业指示灯：橙色LED
作业指示灯输入高时亮起或闪烁，由工作模式开关选择亮起形式 |
| 防干扰功能 |
装 备 |
环境
性能 |
保护构造 |
IP62(IEC) |
| 周围温度 |
－10～+55°C(注意不可结露、结冰)，存储：－20～+70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度 3,000 x |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
频率：10～150Hz，双振幅：0.75mm，X，Y和Z各方向2小时 |
| 耐冲击 |
加速度：490m/s2(约50G)，X，Y和Z各方向3次 |
| 投光二极体 |
红外线LED(同步扫描系统) |
| 投光波峰波长 |
950μm |
| 材质 |
保护外壳：耐热ABS，透镜罩：丙烯，指示灯罩：丙烯 |

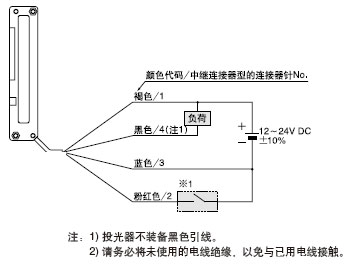

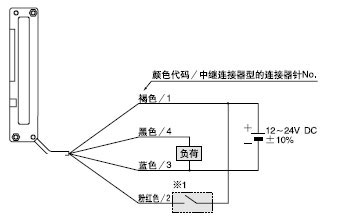

| 电缆 |
0.3mm2 4芯(投光器：3芯)防油橡皮电缆，长2m |

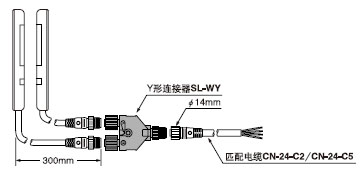

| 电缆延长 |
0.3mm2以上的电缆全长可延长至100m，适用于投光器和受光器 |
| 重量 |
投光器：约80g
受光器：约85g |
投光器：约70g
受光器：约80g |
投光器：约80g
受光器：约85g |
投光器：约70g
受光器：约80g |
