小型检选传感器[防检选疏忽]

NA1-PK3系列

特点：拥有紧凑、袖珍打火机尺寸，可广泛安装使用

特点

作为保障人身安全的检测装置使用时，请务必使用光幕传感器。
有关光幕传感器的详情，请参阅《光幕传感器篇产品目录》。

节省空间，袖珍打火机尺寸部件

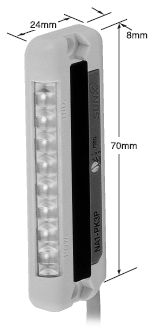

超小尺寸：W24×H70×D8mm，甚至可以被安装在部件箱的限制小空间内。

使用大型、明亮、醒目的作业指示灯

超小机身上安装有一约50mm高的作业指示灯。由于其明亮度和高可见度，可用于远距离检查传感器的工作。

无需同步线

使用同步扫描系统，无需同步线，并减少了接线工时。而且，传感器可在三种不同的投光频率中转换，最多可在同一垂直平面上贴近安装3套传感器，且不会导致相互干扰。即使安装在多层架上，由于相互干扰产生的工作故障也不会出现。(如果水平安装，最多可无干扰并行安装2套传感器。)

可选输出工作

输出工作可转换至所需用途。

用途

单间生产线

生产线

警告勿将本产品用于个人安全保护。

易于对齐

传感器的光轴与安装孔直接对齐，使传感器对齐非常容易。可使用M4螺母简单安装。

电缆方向灵活

可选择两个不同方向中的任一方向定位电缆：向下或侧向，因此可根据传感器的安装位置进行灵活布局。

备有传感器保护支架

备有传感器保护支架(另售)，以保护传感器不受工具或其他物体的损伤。镀黑的保护支架增强了作业指示灯的可见度。

订购指南

种类	形状	检测距离(注)	型号	输出
N P N 输出		30～300mm	NA1-PK3	NPN开路集电极晶体管
P N P 输出		30～300mm	NA1-PK3-PN	PNP开路集电极晶体管

注：检测距离是在投光器和受光器之间可设定的范围。此传感器可检测30mm以内的物体。

5m电缆长度型，中继连接器型

备有5m电缆长度型(标准：2m)和中继连接器型(标准：电缆型)。

型号表

种类	标准型	5m电缆长度型	中继连接器型(注)
NPN输出型	NA1-PK3	NA1-PK3-C5	NA1-PK3-J
PNP输出型	NA1-PK3-PN	NA1-PK3-PN-C5	NA1-PK3-PN-J

注：请另外订购中继连接器型的匹配电缆。

匹配电缆(需2根电缆)

型　号	说　明
CN-24-C2	4芯电缆，长2m
CN-24-C5	4芯电缆，长5m

配件(另售)

品　名	型　号	说　明
传感器保护支架	MS-NA3-3	保护传感器机身。 2个黑色支架为1套 [附带4个带垫圈的M4螺丝(长15mm)和4个螺母。]
Y型连接器	SL-WY (每套5个)	此连接器用于连接受光器电缆和投光器电缆。

规格

种　类	NPN输出	PNP输出
型　号	NA1-PK3	NA1-PK3-PN
检测高度	49.2mm
检测距离(注1)	30～300mm
光轴间距	24.6mm
光轴数	3光轴
检测物体	φ 29mm以上的不透明体
电源电压	12～24V DC±10% 脉动P-P10%以下
消耗电流	投光器：30mA以下，受光器：50mA以下
输出	NP N开路集电极晶体管 ·最大流入电流：100mA ·外加电压：30V DC以下(输出和0V之间) ·剩余电压： 1V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时)	PN P开路集电极晶体管 ·最大源电流：100mA ·外加电压：30V DC以下(输出和＋V之间) ·剩余电压： 1V以下(源电流为100mA时) 0.4V以下(源电流为16mA时)
输出工作	一个以上光轴遮光时ON或OFF，由工作模式开关选择
短路保护	装　备
反应时间	10ms以下(使用防干扰功能时：30ms以下)
投光器	电源指示灯：绿色LED(电源ON时亮起) 作业指示灯：橙色LED (作业指示灯输入低时亮起)	电源指示灯：绿色LED(电源ON时亮起) 作业指示灯：橙色LED (作业指示灯输入高时亮起)
受光器	工作状态指示灯：红色LED(输出ON时亮起) 稳定入光指示灯：绿色LED (所有光轴稳定入光时亮起) 作业指示灯：橙色LED (作业指示灯输入低时亮起)	工作状态指示灯：红色LED(输出ON时亮起) 稳定入光指示灯：绿色LED (所有光轴稳定入光时亮起) 作业指示灯：橙色LED (作业指示灯输入高时亮起)
防干扰功能	装　备(最多可贴近安装3台)(注2)
保护构造	IP62(IEC)
周围温度	－10～＋55°C(注意不可结露、结冰)，存储：－20～＋70°C
周围湿度	35～85%RH，存储：35～85%RH
周围照明度	白炽灯：受光面照明度 3,000Rx
耐电压	AC1,000V 1分钟，所有电源连接端子与外壳之间
绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动	频率：10～150Hz，双振幅：0.75mm(最大5G)，X，Y和Z方向各2小时
耐冲击	加速度：500m/s²(约50G)，X，Y和Z方向各3次
光源	红外线LED(同步扫描系统)
材质	外壳：耐热ABS，透镜罩：丙烯，指示灯罩：丙烯
电缆	0.2mm² 4芯(投光器：3芯)防油橡皮电缆，长2m
电缆延长	0.3mm²以上的电缆全长可延长至100m，适用于投光器和受光器

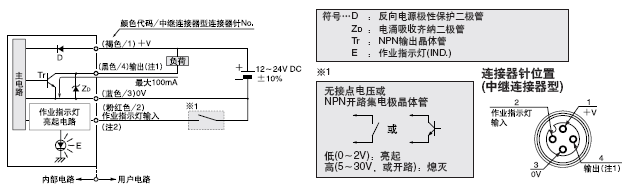

重量	投光器：约50g，受光器：约50g

注：1)检测距离是投光器和受光器之间的可设定范围。此传感器可检测30mm以内的物体。

I/O电路图和线路图

NPN输出型

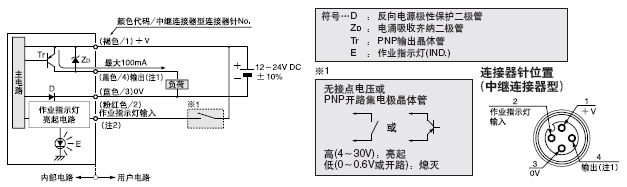

I/O电路图

注：
1) 投光器不装备输出。(黑色)
2) 当将作业指示灯用作大型工作状态指示灯时，将投光器和受光器上的作业指示灯输入线(粉红色)与受光器的输出线(黑色)连接。

注：
1) 投光器无需连接。
2) SL-WY Y型连接器(另售)的针设置与受光器相同。

PNP输出型

I/O电路图

注：
1) 投光器无需连接。
2) SL-WY Y型连接器(另售)的针设置与受光器相同。

检测特性图(典型)

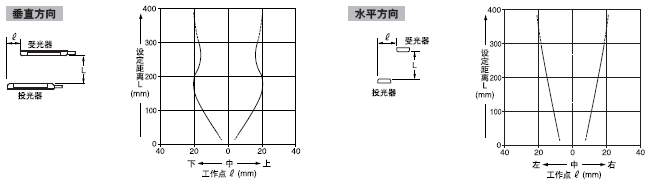

平行移动特性

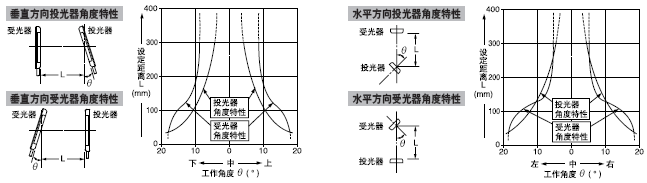

角度特性

使用指南

· 请勿将本产品作为人体保护检测设备使用。
· 需要将检测设备作为按压机器或人体保护的安全设备时，请使用符合OSHA、ANSI及IEC等标准，并且在各个地区或国家适用的人体保护产品。
· 如果将本产品作为人体保护检测设备使用，会导致死亡或严重人身伤害。
· 请使用下列符合安全标准的产品。
Type 4：SF4B系列(《光幕传感器篇产品目录》)
Type 2：SF2B系列(《光幕传感器篇产品目录》

部件说明	安装使用带垫圈的M4螺丝和M4螺母。紧固扭矩应在0.5N·m以下。(请另行准备螺丝和螺母)

方向

投光器和受光器必须正确的相对放置，如果放置颠倒了，传感器
就不能正常工作。

防干扰功能

如下图所示，如果设定不同的投光频率，就能将三个NA1-PK3贴
近安装在一起。

如果如下图所示贴近安装，最多能安装2套传感器。

工作转换

· 输出工作可通过受光器的工作/频率转换开关选择。
(请在电源关闭的情况下设定转换开关。)

	工作/频率转换开关状态	输出工作
L-ON		1个以上光轴遮光时OFF
D-ON		1个以上光轴遮光时ON

注：
1) 输出工作与受光器频率转换使用同一个开关。当设定输出工作时，确认投光器和受光器选择了相同的频率号。
2) 如果工作/频率转换开关不在1，2或3位置时，受光器的状态是D-ON/频
率1。

频率设定

· 设定传感器1 的投光和受光频率为FREQ.1，传感器2 的为FREQ.2，传感器3的为FREQ.3。
(请在电源关闭的情况下设定转换开关。)

		投光器	受光器
		频率转换开关	工作/频率转换开关
传感器1	L-ON
传感器1	D-ON
传感器2	L-ON
传感器2	D-ON
传感器3	L-ON
传感器3	D-ON

注：
1) 注意输出工作与受光器频率转换使用的是同一个开关。
2) 如果工作/频率转换开关不在1，2或3位置时，投光器的状态是频率1，
受光器的状态是D-ON/频率1。

接线

· 请确认在电源关闭的状态下进行接线和设定转换开关。
·请注意错误接线会损坏传感器。
·请确认电源电压在额定范围内变化。
· 如果电源是由商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。
· 如果在该传感器附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备机架接地端子(F.G.)接地。
· 0.3mm²以上电缆可延长至100m，适用于投光器与受光器。但为减少噪音，使接线尽可能短。
· 请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。
· 请确认DC电源使用一隔离变压器。如果使用自耦变压器(单线圈变压器)，可能损坏本产品或电源。
· 如果使用电源中产生电涌，请与电源连接一个电涌吸收器以吸收电涌。

其他

· 电源接通后的短时间(0.5秒)内请勿使用。
· 请勿将传感器直接暴露于快速启动灯或高频照明设备的荧光下，这会影响检测性能。
·避免灰尘，污垢和水蒸气。
· 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
·选择开关需用的“－”螺丝刀。(刀尖尺寸：2.5×0.6mm)
·本传感器仅适于室内使用。

尺寸(单位：mm)

NA1-PK3/NA1-PK3-PN 传感器

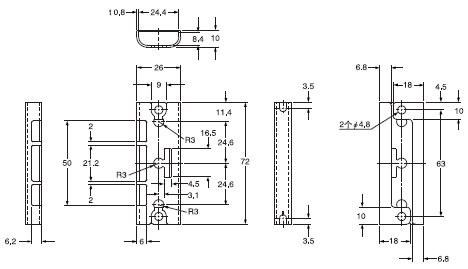

MS-NA3-3 传感器保护支架(另售)

注：传感器保护支架可用于投光器和受光器。
材质：冷轧碳钢(SPCC)(黑色铬酸盐)
2个支架为1套 [附带4个带垫圈的M4螺丝(长15mm)和4个螺母。]
