产品名称：
|
神视SF1-F系列区域传感器
|
|
型 号：
|
SF1-F系列
|
|
价 格：
|
0.00
|
|
品 牌：
|
神视
|
|
|
|

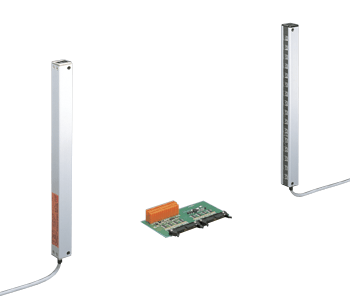

20mm光轴间距单个光轴输出区域传感器
SF1-F系列
特点：多用途单个光轴输出
单个光轴检测每个光轴都可产生一个相应的输出。SF1-F适用于辨别通过物体的大小或位置检测等。 |
20mm光轴间距20mm光轴间距为原先型号的1/2，具备很高的检测性能，可检测最小φ 30mm的不透明体。 |
薄型尺寸节省空间SF1-F系列体积变小，横截面积仅为原先型号的2/5。 |
 |
 |
 |
多种选择共有8种传感器可供选择，检测高度从140mm(8光轴)到1,260mm(64光轴)。 |
长检测距离：7m其长检测距离为7m。因此，最大检测面积可达到1,260mm×7m。 |
便捷功能信道检查功能
当信道检查输入连接到0V，每一信道的投光逐一连续停止。这时，相应的受光信道会产生输出。这对启动检查非常有用。
防干扰功能
防止贴近安装的两个传感器相互干扰。这在物体大小辨别或检测移动物体的位置等需两个传感器贴近安装的应用中非常有用。 |
 |
 |
用途
物体大小的辨别检 |
检测移动物体的位置 |
 |
 |
警告勿将本产品用于个人安全保护。
订购指南
传感器 (传感器不附带匹配电缆。请另行订购。)
| 种类 |
形状 |
检测距离 |
型号 |
光轴数 |
检测高度(mm) |
数据输出 |
区
域
传
感
器 |
 |
7m |
SF1-F86 |
8 |
140 |
补充电压驱动输出
·输出形式：连续 |
| SF1-F16 |
16 |
300 |
| SF1-F24 |
24 |
460 |
| SF1-F32 |
32 |
620 |
| SF1-F40 |
40 |
780 |
| SF1-F48 |
48 |
940 |
| SF1-F56 |
56 |
1,100 |
| SF1-F64 |
64 |
1,260 |
控制板
| 形状 |
型号 |
单个光轴输出 |
 |
SF1-F64CB |
NPN开路集电极晶体管 |
匹配电缆 (传感器不附带匹配电缆。请另行订购。)
| 形状 |
型号 |
说 明 |
 |
SF1-CC3A |
长度：3m
重量： 约600g (两根电缆) |
0.5mm2 4芯橡皮电缆，一端带连接器，每套2根。
电缆外径：φ7mm
连接器外径：最大φ14mm
电缆颜色： 灰色(用于投光器) 带黑线的灰色(用于受光器) |
| SF1-CC7A |
长度：7m
重量： 约950g (两根电缆) |
附件
 |
4个支架1套
附带4个M6(长40mm)桁架头螺丝，
4个螺母和4个弹簧垫圈。 |
| 适用光轴数 |
8光轴 |
16光轴 |
24光轴 |
32光轴 |
40光轴 |
48光轴 |
56光轴 |
64光轴 |
| 前罩 |
型号 |
FC-SF1-8 |
FC-SF1-16 |
FC-SF1-24 |
FC-SF1-32 |
FC-SF1-40 |
FC-SF1-48 |
FC-SF1-56 |
FC-SF1-64 | 注：以上型号是指单件而非成套部件。
配件(另售)
| 品名 |
型号 |
说 明 |
 |
| 传感器安装支架 |
MS-SF1-P |
由每套两个用于投光器和受光器的支架组成。 |
| 适用光轴数 |
8光轴 |
16光轴 |
24光轴 |
32光轴 |
40光轴 |
48光轴 |
56光轴 |
64光轴 |
| 狭缝透光罩 |
型号 |
OS-SF1-8 |
FC-SF1-16 |
FC-SF1-24 |
FC-SF1-32 |
FC-SF1-40 |
FC-SF1-48 |
FC-SF1-56 |
FC-SF1-64 |
狭缝透光罩·OS-SF1-□
 |
狭缝透光罩可保证投光和受光数，因而减少了相邻传感器的相互干扰。也在光线太强从而穿透检测物体时使用。可用狭缝透光罩替换原前罩。但是，使用狭缝透光罩后，检测距离会减小。
检测距离
·狭缝透光罩在投光侧：3m
·狭缝透光罩在受光侧：2.6m
·狭缝透光罩在两侧：1.2m |
规格
传感器
| 光轴数 |
8 |
16 |
24 |
32 |
40 |
48 |
56 |
64 |
| 型 号 |
SF1-F8 |
SF1-F16 |
SF1-F24 |
SF1-F32 |
SF1-F40 |
SF1-F48 |
SF1-F56 |
SF1-F64 |
| 适用控制板 |
SF1-F64CB |
| 检测高度 |
140mm |
300mm |
460mm |
620mm |
780mm |
940mm |
1,100mm |
1,260mm |
| 检测距离 |
7m |
| 光轴间距 |
20mm |
| 检测物体 |
φ 30mm以上不透明体(若设定距离在0.5mm以内，φ 35mm以上不透明体) |
| 电源电压 |
24V DC±10% 脉动P-P10%以下 |
| 消耗电流 |
投光器：55mA以下
受光器：60mA以下 |
投光器：70mA以下
受光器：75mA以下 |
投光器：85mA以下
受光器：90mA以下 |
投光器：100mA以下
受光器：105mA以下 |
| 数据输出 |
补充电压驱动输出
·输出形式：连续
·输出电压： 高…(电源电压－2.5V)以上 低…1.5V以下
·最大负荷电流：100mA |
| 反应时间 |
10ms以下 |
| 指示灯 |
投光器 |
投光指示灯：绿色LED(正常投光时亮起，投光电路出现故障时闪烁) |
| 受光器(注) |
电源指示灯：绿色LED(当传感器正常工作时，亮起)
错误指示灯：黄色LED/红色LED(当同步线中断或投光电路出现故障时，交替闪烁)
※受光电路出现故障时，三个颜色的指示灯循环闪烁 |
| 信道检查功能 |
装备 |
| 防干扰功能 |
装备(两台传感器可贴近安装) |
| 环境性能 |
保护构造 |
IP65(IEC) |
| 周围温度 |
－10～＋55°C(注意不可结露、结冰)，存储：－10～＋70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度3,500Rx |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
在所有电源连接端子和外壳之间，20MΩ以上，基于DC500V的高阻表 |
| 耐振动 |
频率：10～55Hz 双振幅：1.5mm，X,Y和Z各方向2小时 |
| 耐冲击 |
加速度：100m/s2(约10G),X,Y和Z各方向3次 |
| 投光二极体 |
红外线LED(调制式) |
| 投光波峰波长 |
950μm |
| 材质 |
保护构造：铝，部件盒：ABS，前罩：丙烯，透镜：丙烯 |
| 电缆 |
0.5mm2 4芯橡皮电缆，长0.5m，一端带圆形连接器
※请与另售匹配电缆一起使用 |
| 电缆延长 |
用0.5mm2以上电缆可延长至20m，用于投光器与受光器 |
| 重量(包括投光器和受光器) |
约520g |
约840g |
约1,180g |
约1,520g |
约1,840g |
约2,180g |
约2,520g |
约2,860g |
| 附件 |
MS-SF1-1(传感器安装支架)：1套用于投光器和受光器。 | 注：受光器不装备入光指示灯。如果用于光轴对齐，请确认控制板(SF1-F64CB)的输出指示灯的工作。
控制板
| 型号 |
SF1-F64CB |
| 适用传感器 |
SF1-F□ |
| 电源电压 |
24V DC±10% 脉动P-P10%以下，预热时间：500ms以内 |
| 消耗电流 |
300mA以下(包括传感器) |
| 单个光轴输出 |
N PN开路集电极晶体管
·最大流入电流：50mA
·外加电压：30V DC以下(单个光轴输出和0V之间)
·剩余电压：1.1V以下(流入电流50mA时) |
| 光轴数 |
64光轴 |
| 输出工作 |
入光时ON(注1) |
| 连接器 |
适用于2.54mm光轴间距扁平电缆，2个40针连接器
符合MIL-C-83503(注2) |
| 反应时间 |
20ms以下(包括传感器的反应时间) |
| 输入(外部防干扰/信道检查) |
输入电压：30V DC以下
输入阻抗：5KΩ |
| 指示灯 |
电源指示灯：红色LED(当电源ON时亮起)
传感器工作状态指示灯：绿色LED(当传感器正常工作时亮起)
输出指示灯：红色LED×64(当输出ON时，每个灯亮起) |
| 环境性能 |
周围温度 |
－10～＋55°C(注意不可结露、结冰)，存储：－10～＋70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 耐振动 |
频率：10～55Hz，双振幅：0.75mm，X,Y和Z各方向2小时 |
| 耐冲击 |
加速度：100m/s2 (约10G)，X,Y和Z各方向3次 |
| 重量 |
约200g | 注：
1) 单个输出不指定任何光轴保持在“OFF”。
2) 请将连接器和连接器附带电缆连接至单个光轴输出。
·推荐连接器： AXM140415A[由松下电工株式会社制造] HIF3BA-40D-2.54R[由广濑电机株式会社制造]或其他同类品
·推荐附带连接器电缆： AYT5140□(40针连接器－40针连接器)[由松下电工株式会社制造] AYT5840□(40针连接器－40电线)[由松下电工株式会社制造]或同等品
规格
SF1-F□ 传感器
 |
注：
1) 由独立的电源为投光器和受光器供电，注意一般连接0V电线(蓝色)，并调整电源至同一电压。
2) 必须将不使用的电线保持在绝缘状态，确保它们不与已使用的电线相接触。
符号 ...
D1 : 反向电源极性保护二极管
D2,D3 : 电涌吸收齐纳二极管
Tr1 : NPN输出晶体管
Tr2 : PNP输出晶体管 |
 |
注：
1) 由独立的电源为投光器和受光器供电，注意一般连接0V电线(蓝色)，并调整电源至同一电压。
2) 必须将不使用的电线保持在绝缘状态，确保它们不与已使用的电线相接触。 |
SF1-F64CB 控制板
检测特性图(典型)
平行移动特性(所有型号)
 |
角度特性(所有型号)
 |
检测特性图(典型)
· 请勿将本产品作为人体保护用的检测装置
· 如此以压床或人体保护为目的，请使用OSHA，ANSI及IEC等，各国适用于人体保护用的产品。
· 若将本产品作为人体保护用的检测装置，可能会导致人身伤害或死亡。
· 请使用下列符合安全标准的产品。
Type4：SF4B 系列 (《光幕传感器篇产品目录》)
Type2：SF2B 系列 (《光幕传感器篇产品目录》)
安装
· 将本传感器安装在不会受到机器框架或工作件反射光影响的地方。如果接收到反射光，则无法形成遮光。
· 请勿使用没有前罩或外壳的传感器。IP保护构造无法维护，并且组件之间可能发生接点错误。
· 安装传感器时，紧固扭矩不应超过下列给出的值。 |
| 形状 |
紧固扭距 |
| 传感器 |
2N·m |
| 控制板 |
0.5N·m (M3螺丝) | |
接线· 在连接电源前，请确认所有接线与连接都正确。如果在错误接线的情况下连接电源，内部电路会损坏。
· 使用能在500ms以内达到额定电压的电源。
· 数据输出不装备短路保护电路。请勿将其与电源或容量负荷直接连接。

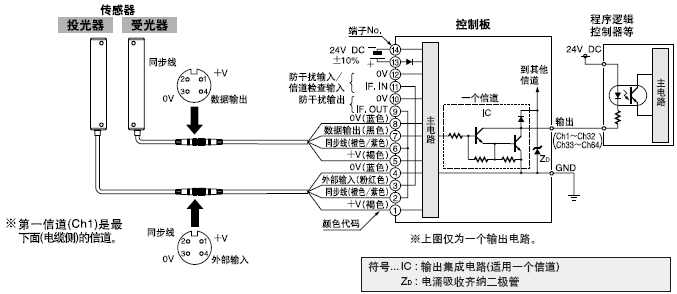

· 按下图使用或不使用控制板连接投光器和受光器。
<一套传感器>
 |
① 连接两根同步线。
② 通常连接两根0V电线。
③ 尽管通常无须连接＋V电线，但它们须同等电压。
④使用信道检查功能，在外部输入电线和0V间连接一个开关。若不使用此功能，应绝缘外部输入电线。
⑤将数据输出电线连接至外部设备，如微计算机板等。
|
<两套传感器(使用防干扰功能)>
按下图所示安装两套传感器，按右边步骤进行连接。
 |
① 将两个传感器的同步线连接。
② 通常连接两根0V电线。
③ 尽管通常无须连接＋V电线，但它们须同等电压。
④ 将传感器B的外部输入电线连接至传感器A的同步线，防止传感器A和B之间干扰。
⑤ 使用信道检查功能，在传感器A的外部输入电线和0V之间连接一个开关。如果不使用此功能，应将外部输入电线绝缘。
⑥ 将数据输出电线连接至外部设备，如微型计算机芯板等。 |
<一套传感器>
 |
|
<两套传感器(使用防干扰功能)>
按下图所示安装两套传感器，按下述步骤进行连接。
① 将控制板A的IF.OUT(No.9端子)连接到IF.IN(No.11端子)。
②将控制板A的0V(No.10端子)连接到控制板B的0V(No.12端子)。
 |
注：
1) 控制板A的No.11，12端子专用于信道检查输入。
2) 控制板B的No.11，12端子专用于防干扰输入。
控制板B的No.9，10端子不能使用。 |
检测特性图(典型)
功能说明
 |
| |
说明 |
功能 |
传
感
器 |
① |
投光指示灯
(绿色LED) |
正常投光时亮起，投光电路出现故障时闪烁。 |
| ② |
电源指示灯
(绿色LED) |
传感器正常工作时，亮起。 |
当受光电路出现故障时，
三色指示灯交替闪烁 |
| ③ |
错误指示灯
(黄色LED) |
投光电路出现故障或同步电线断开时，交替闪烁。 |
| ④ |
错误指示灯
(红色LED) |
控
制
板 |
⑤ |
端子座 |
连接投光器，受光器，电源和防干扰电线。 |
| ⑥ |
电源指示灯
(红色LED) |
电源ON时亮起。 |
| ⑦ |
传感器工作状态指示灯 (绿色LED) |
传感器正常工作时亮起。 |
| ⑧ |
输出指示灯
(红色LED)×64 |
传感器正常工作时亮起。 |
| ⑨ |
单个光轴
输出连接器1 |
用于信道1～信道32的输出连接器 |
| ⑩ |
单个光轴
输出连接器2 |
用于信道33～信道64的输出连接器 |
|

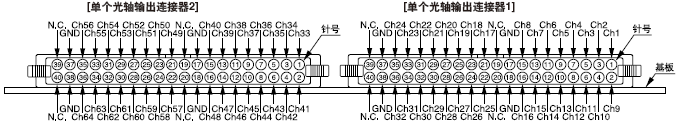

控制板上的连接器针位置
信道检查功能
当投光器的外部输入(粉红色)位于低位或控制板SF1-F64CB上的No.11、12信道检查输入端子短路，所有光轴的投光从信道1开始相继停止。在这时，只有一个光轴停止投光而其他光轴继续投光。这样，受光器上相应的信道相继进入遮光状态。这个功能可用于启动时检测是否所有光轴均可工作。
<信道检查输入>
 |
※1
注：
当使用两套无控制板带防干扰功能的传感器时，将不连接到同步线的外部输入电线连接至0V。 |
· 当维持在输入状态时，工作持续重复。
· 当使用两套带防干扰功能的传感器时，传感器A和传感器B投光光轴从信道1开始相继停止。 |
其他· 电源接通后的短时间(2秒)内，请勿使用。
· 请勿将传感器直接暴露于快速启动灯或高频照明设备的荧光下，这会影响检测性能。
· 控制板上的部件可能由于静电损坏或退化。工作控制板之前，请除去您身上的静电。
· 控制板无保护构造。它必须由保护金属盒等罩住。如果控制板受潮或被灰尘覆盖，或其部件接触到导体，它会受损。
使用指南
数据输出(仅使用传感器时)
· 每个光轴的输出与投光器同步信号连续同步输出。
· 遮光时的信道输出变为“低”。
 |
| t 1 |
t 2 |
t3 |
t 4 |
t 5 |
t 6 |
| 约5ms |
约280μ s |
约210μ s |
约70μ s |
约35μ s |
约30μ s | |
开始脉冲
扫描脉冲
|
注：
1) 在检查标记部分，在接近开始脉冲的时间内，数据输出无条件转换。
2) SYNC.和DATA输出的电压水平高：(电源电压－1.1V)以上，低：1.1V以下。
|
SF1-F□ 传感器
|
| 型号 |
A |
B |
C |
| SF1-F8 |
140 |
172 |
189 |
| SF1-F16 |
300 |
332 |
349 |
| SF1-F24 |
460 |
492 |
509 |
| SF1-F32 |
620 |
652 |
669 |
| SF1-F40 |
780 |
812 |
829 |
| SF1-F48 |
940 |
972 |
989 |
| SF1-F56 |
1,100 |
1,132 |
1,149 |
| SF1-F64 |
1,260 |
1,292 |
1,309 |
|
MS-SF1-1 传感器安装支架(传感器附件)
材质： 冷轧碳钢(SPCC) (单面镀铬)
4个支架为一套 附带M6桁架头螺丝(长40mm)，螺母及弹簧垫圈各4个
|
| 型号 |
A |
B |
C |
| SF1-F8 |
140 |
205 |
219 |
| SF1-F16 |
300 |
365 |
379 |
| SF1-F24 |
460 |
525 |
539 |
| SF1-F32 |
620 |
685 |
669 |
| SF1-F40 |
780 |
845 |
859 |
| SF1-F48 |
940 |
1,005 |
1,019 |
| SF1-F56 |
1,100 |
1,165 |
1,179 |
| SF1-F64 |
1,260 |
1,325 |
1,339 |
|
SF1-F64CB 控制板 |
|
|
|
