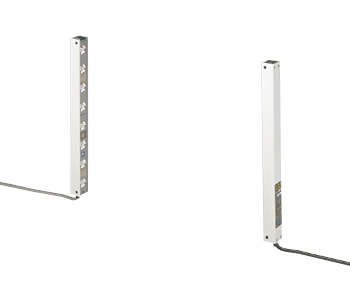

40mm光轴间距通用区域传感器

NA40系列

特点：薄型和智能化

作为保障人身安全的检测装置使用时，请务必使用光幕传感器。
有关光幕传感器的详情，请参阅《光幕传感器篇产品目录》。

特点

薄身

体积仅为原有型号的1/3，节省了空间。

故障监控器

当发生下列故障时，会产生自我诊断输出，三色指示灯显示故障状况。
1 入光量减弱
NA40可监控因前端面上的灰尘或光轴未对齐造成的入光量减弱。

2 输出晶体管故障
可监控任何输出晶体管的故障

贴近安装

通过设定不同的投光频率，可贴近安装两套传感器，并防止相互间的干扰。

易于调整长度

采用了组合结构，可改变光轴的数目。
生产现场的设计变动和维修更加方便。

牢固的铝制外壳

组件采用了铝制外壳，保护构造达IP65。

用途

检测装货机或卸货机的侵入

磁带卷盘的控制方式

勿将本产品用于个人安全保护。

订购指南

传感器(传感器不附带匹配电缆。请另行订购。)

种类	形　状	检测距离	型　号	光轴数	检测高度 (mm)	输　出
区域传感器		5m	NA40-4	4	120	NPN 开路集电极晶体管
			NA40-6	6	200
			NA40-8	8	280
			NA40-10	10	360
			NA40-12	12	440
			NA40-14	14	520
			NA40-16	16	600
			NA40-20	20	760
			NA40-24	24	920
带防溅帽			NA40-4-H	4	120
			NA40-6-H	6	200
			NA40-8-H	8	280
			NA40-10-H	10	360
			NA40-12-H	12	440
			NA40-14-H	14	520
			NA40-16-H	16	600
			NA40-20-H	20	760
			NA40-24-H	24	920

匹配电缆(传感器不附带匹配电缆。请另行订购。)

形　状	型　号	说　明
	NA40-CC3	长度：3m 重量：约600g (2根电缆)	0.5mm² 3芯(受光器：4芯)橡皮电缆，一端带连接器，每套2根。电缆外径：φ 6.7mm 连接器外径：最大φ 14mm 电缆颜色：灰色(适用于投光器) 电缆颜色：黑色(适用于受光器)
	NA40-CC7	长度：7m 重量：约950g (2根电缆)

附件

·MS-NA40-1(传感器安装支架)

四套支架
附带4个M5桁架头螺丝(长40mm)，
4个螺母和4个弹簧垫圈。

单个部件和联装部件可另行购买

品　名	光轴数	型　号
品　名	光轴数	投光器	受光器
主单元	4	NA40-MUP	NA40-MUP
子单元	4	NA40-4SUD	NA40-4SUD
尾端部件	2	NA40-2EUP	NA40-2EUP
尾端部件	4	NA40-4EUP	NA40-4EUP
端帽(注)	——	NA40-ECP	NA40-ECP

注：仅NA40-4或NA40-4-H必需。

NA40-4
NA40-4

NA40-10
NA40-10

适用光轴		4光轴	6光轴	8光轴	10光轴	12光轴	14光轴	16光轴	20光轴	24光轴
保护外壳	型号	MC- NA40-4	MC- NA40-6	MC- NA40-8	MC- NA40-10	MC- NA40-12	MC- NA40-14	MC- NA40-16	MC- NA40-20	MC- NA40-24
带防溅帽	型号	MC- NA40-4H	MC- NA40-6H	MC- NA40-8H	MC- NA40-10H	MC- NA40-12H	MC- NA40-14H	MC- NA40-16H	MC- NA40-20H	MC- NA40-24H
前罩	型号	FC- NA40-4	FC- NA40-6	FC- NA40-8	FC- NA40-10	FC- NA40-12	FC- NA40-14	FC- NA40-16	FC- NA40-20	FC- NA40-24

注：以上型号是指单件，而非套件。

配件(另售)

适用光轴		4光轴	6光轴	8光轴	10光轴	12光轴	14光轴	16光轴	20光轴	24光轴
狭缝透光罩	型号	OS-NA40-4	OS-NA40-6	OS-NA40-8	OS-NA40-10	OS-NA40-12	OS-NA40-14	OS-NA40-16	OS-NA40-20	OS-NA40-24

注：以上型号是指单件，而非套件。

品　名	型　号	说　明
适用于区域传感器的大型指示灯	SF-IND	传感器上安装大型指示灯，可从不同方向方便的观察操作情况。详情请与经销商联系

注：如果投光器和受光器需要同时安装，则需要两个SF-IND。

狭缝透光罩

狭缝透光罩可保证投光或受光数，因而减少了相邻传感器间的相互干扰。当光束太强穿透检测物体时也可使用。可用狭缝透光罩替换原有前罩。但是，使用狭缝透光罩后，检测范围会减小。

适用于区域传感器的大型指示灯

大型指示灯可方便地安装于适用于区域传感器的检测头顶端，也可安装于已使用的区域传感器上。

检测距离
·狭缝透光罩在投光侧：1.3m
·狭缝透光罩在受光侧：3m
·狭缝透光罩在两侧：0.8m

规格

光轴数	4	6	8	10	12	14	16	20	24
型　号	NA40-4	NA40-6	NA40-8	NA40-10	NA40-12	NA40-14	NA40-16	NA40-20	NA40-24
带防溅帽	NA40-4-H	NA40-6-H	NA40-8-H	NA40-10-H	NA40-12-H	NA40-14-H	NA40-16-H	NA40-20-H	NA40-24-H
检测高度	120mm	200mm	280mm	360mm	440mm	520mm	600mm	760mm	920mm
检测距离	5m
光轴间距	40mm
检测物体	φ 60mm以上透明体
电源电压	12～24V DC±10%　脉动P-P10%以下
消耗电流	投光器：30mA以下受光器：60mA 以下			投光器：35mA以下受光器：90mA以下				投光器：35mA以下受光器：115mA以下
检测输出	NP N开路集电极晶体管 ·最大流入电流：100mA ·外加电压：30V DC以下(检测输出和0V之间) ·剩余电压：1.6V以下(流入电流100mA时)
输出工作	所有光轴入光时ON / 一个或多光轴遮光时OFF
短路保护	装　备
自我诊断输出	NP N开路集电极晶体管 ·最大流入电流：50mA ·外加电压：30V DC以下(自我诊断输出和0V之间) ·剩余电压：1.6V以下(流入电流为50mA时)
输出工作	不稳定入射光状态持续5s以上时，或输出晶体管出现故障时OFF
短路保护	装　备
反应时间	12ms以下
指示灯	受光器上装有三色指示灯 ·检测输出工作状态指示灯：红色LED(一个或多个光轴遮光时亮起) ·稳定入射光指示灯：绿色LED(所有光轴稳定入光时亮起) ·不稳定入射光指示灯：黄色LED(一个或多个光轴不稳定入光时亮起) ※当输出晶体管出现故障时，三色指示灯会同时闪烁
防干扰功能	装　备(2台传感器可贴近安装)
保护构造	IP65(IEC)
周围温度	－10～＋50°C(注意不可结露、结冰)，存储：－10～＋60°C
周围湿度	35～85%RH，存储：35～85%RH
周围照明度	太阳光：受光面照明度 11,000Rx，白炽灯：受光面照明度 3,500Rx
耐电压	AC1,000V 1分钟，所有电源连接端子与外壳之间
绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
耐振动	频率：10～55Hz，双振幅：1.5mm，X，Y和Z各方向2小时
耐冲击	加速度：100m/s²(约10G)，X，Y和Z各方向3次
投光二极体	红外线LED(同步扫描系统)
材质	保护外壳：铝，部件盒：ABS，前罩：丙烯，透镜：丙烯
电缆	0.5mm² 4芯(投光器：3芯)橡皮电缆长0.5m，一端带圆型连接器 ※与另售匹配电缆一起使用
电缆延长	0.5mm²以上的电缆全长可延长至100m，适用于投光器和受光器 (但2个投光器间防干扰电线可延长20m)
重量(投光器和受光器合计)	约400g	约500g	约630g	约770g	约890g	约1,020g	约1,150g	约1,400g	约1,660g
带防溅帽	约500g	约630g	约800g	约990g	约1,150g	约1,330g	约1,500g	约1,840g	约2,190g
附件	MS-NA40-1(传感器安装支架)：1套适用于投光器和受光器，调整螺丝刀：1个

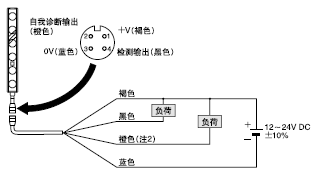

I/O电路图和线路图

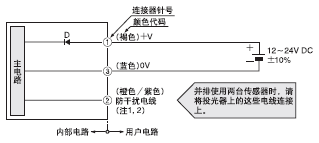

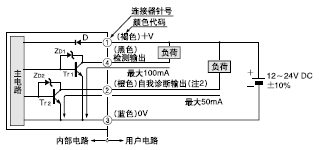

I/O电路图	线路图

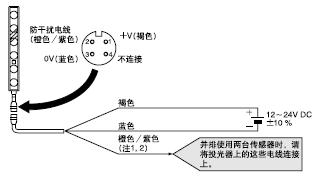

符号… D ：反向电源极性保护二极管 ZD1，ZD2 ：电涌吸收齐纳二极管 Tr1，Tr2 ： NPN输出晶体管注： 1) 若不使用防干扰电线(橙色/紫色)，请将其绝缘。 2) 请勿将投光器的防干扰电线(橙色/紫色)与受光器的自我诊断输出电线(橙色)连接。这可能会引起损坏。	注： 1) 若不使用防干扰电线(橙色/紫色)，请将其绝缘。 2) 请勿将投光器的防干扰电线(橙色/紫色)与受光器的自我诊断输出电线(橙色)连接。这可能会引起损坏。

检测特性图(典型)

平行移动特性(所有型号)

垂直方向

水平方向

角度特性(所有型号)

投光器角度特性

受光器角度特性

使用指南

· 请勿将本产品作为人体保护检测设备使用。
· 需要将检测设备作为按压机器或人体保护的安全设备时，请使用符合OSHA、ANSI和IEC等标准，并且在各个地区或国家适用的人体保护产品。
· 如果将本产品作为人体保护检测设备使用，会导致死亡或严重人身伤害。
· 请使用下列符合安全标准的产品。
Type 4: SF4B系列(《光幕传感器篇产品目录》)
Type 2: SF2B系列(《光幕传感器篇产品目录》)

安装

· 请勿使用没有前罩或外壳的传感器。IP保护构造无法维持，并且组件之间可能发生接点错误。
· 安装传感器时，紧固扭矩应在1.96N·m以下。

频率转换开关设定

· 用随附的螺丝刀调整频率转换开关，选择合适频率(在电源关闭状态下)。

使用一套传感器时

频率转换开关设定
投光器	受光器

将投光器与受光器的开关设为 “1”，在其它设定下，传感器无法正常发挥功能。

使用两套传感器时

当两套传感器如右图所示贴近安装时，按下列方法设定开关。
1 选择频率

	频率转换开关设定
	投光器	受光器
传感器A
传感器B

2 连接传感器A和B的防干扰电线(INTER LOCK)。

· 通常连接两根0V线。
· 通常无须连接＋V线。
注：传感器A和B间整个线路距离须在20m内。投光器间防干扰电线长度和0V线长度也须小于20m。
将投光器与受光器的开关设为“1”，在其它设定下，传感器无法正常发挥功能。

将传感器A的投光器，受光器开关都设在“1”，而传感器B为“2”，其它设定下，传感器无法正常发挥功能。

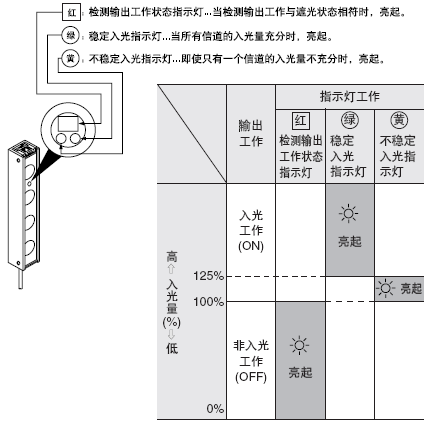

指示灯操作

注：若检测输出晶体管出现故障，三色指示灯闪烁。

更改光轴数

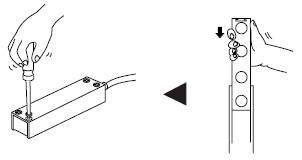

1 将罩闭锁装置按箭头方向滑入，并向上拉起前罩。
2 去掉后面的4个固定螺丝，用手将组件逐一拉上去。
3 准备好新的符合所需检测高度的保护外壳和前罩。插入部件，连接端帽。
4 旋紧4个固定螺丝，插入前罩，将闭锁装置拉回。

注：
1) 连接部件前请务必关闭电源。否则，传感器可能损坏。
2) 2光轴或4光轴部件的尾端部件，应在组件连接部顶端连接。
3) 一定要在4光轴的NA40-4或NA40-4-H顶端装上端帽。
4) 保护外壳附带罩闭锁装置和四个固定螺丝。

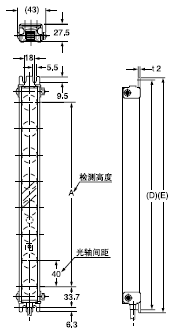

尺寸(单位：mm)

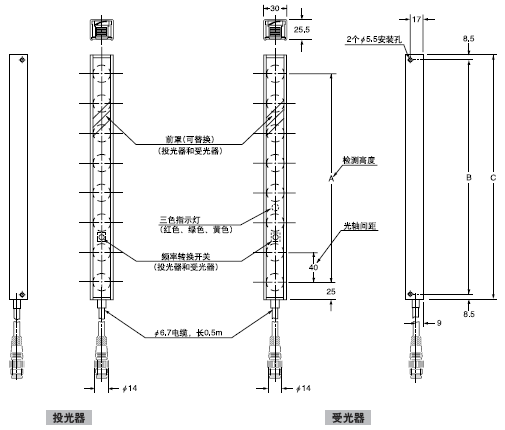

NA40-□ 传感器

型　号	A	B	C
NA40-4	120	163	180
NA40-6	200	233	250
NA40-8	280	313	330
NA40-10	360	393	410
NA40-12	440	473	490
NA40-14	520	553	570
NA40-16	600	633	650
NA40-20	760	793	810
NA40-24	920	953	970

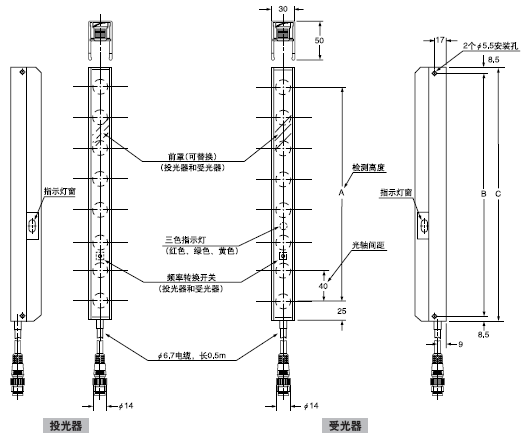

NA40-□-H 传感器

型　号	A	B	C
NA40-4-H	120	163	180
NA40-6-H	200	233	250
NA40-8-H	280	313	330
NA40-10-H	360	393	410
NA40-12-H	440	473	490
NA40-14-H	520	553	570
NA40-16-H	600	633	650
NA40-20-H	760	793	810
NA40-24-H	920	953	970

MS-NA40-1 传感器安装支架(附件)

装配尺寸

NA40-□安装图
带防溅帽型(NA40-□-H)以同种方式安装。
材质：冷轧碳钢(SPCC)(单面镀铬)
4个支架为一套
[附带M5桁架头螺丝(长40mm)、螺母及弹簧垫圈各4个。]

型　号	A	D	E
NA40-4(-H)	120	200	210
NA40-6(-H)	200	270	280
NA40-8(-H)	280	350	360
NA40-10(-H)	360	430	440
NA40-12(-H)	440	510	520
NA40-14(-H)	520	590	600
NA40-16(-H)	600	670	680
NA40-20(-H)	760	830	840
NA40-24(-H)	920	990	1,000

SF-IND 适用于区域传感器的大型指示灯(另售)

装配尺寸

NA40-□安装图
带防溅帽型(NA40-□-H)以同种方式安装。

型　号	E	F
NA40-4(-H)	210	223
NA40-6(-H)	280	293
NA40-8(-H)	360	373
NA40-10(-H)	440	453
NA40-12(-H)	520	533
NA40-14(-H)	600	613
NA40-16(-H)	680	693
NA40-20(-H)	840	853
NA40-24(-H)	1,000	1,013
