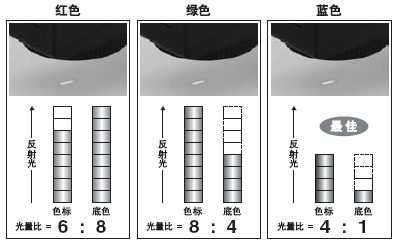

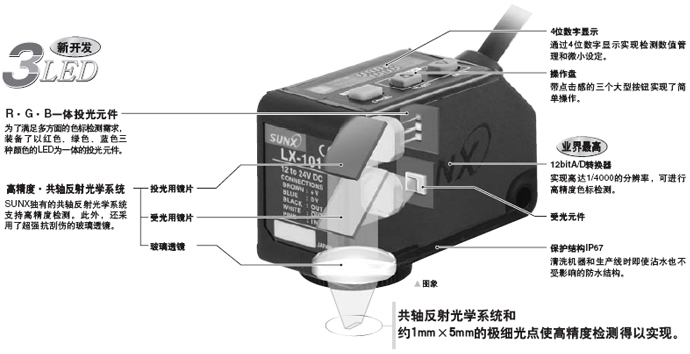

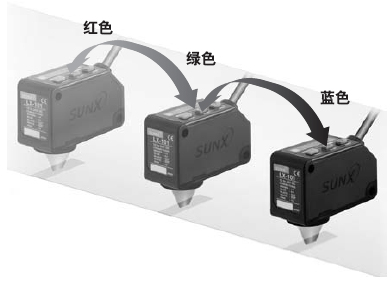

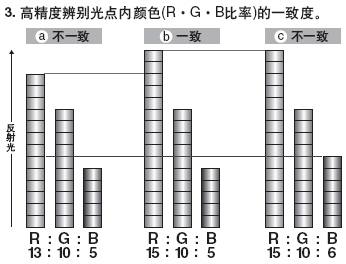

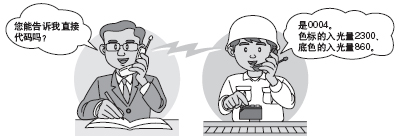

通过直接代码设定内容一目了然通过4位直接代码显示LX-100的设定内容。若使用直接代码，就能简单确认设定内容，从而通过电话即可掌握目前的状态。

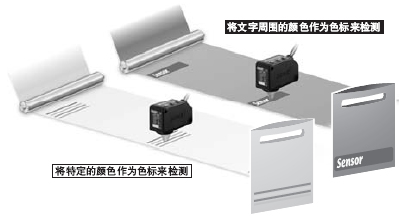

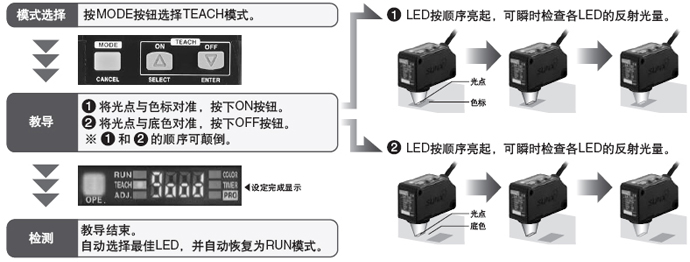

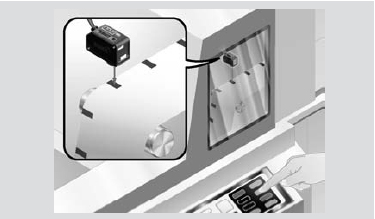

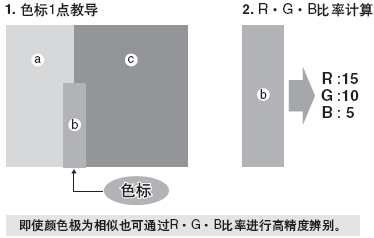

教导极其简单如需在色标上设定为ON，只要按下ON按钮即可。下面以“2点教导”为例介绍最基本的设定方法：
其他特点和便利功能

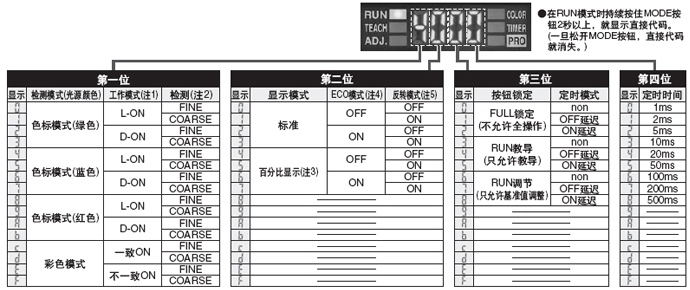

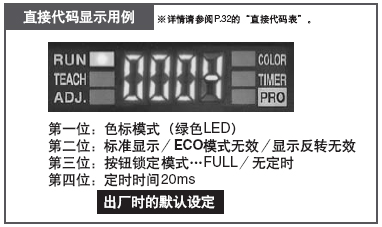

若使用按钮锁定功能，为了使传感器设定项目不被错误更改，该功能能够限制输入操作。并且它也可以进行只允许基准值调整的“RUN调节”，只允许教导操作的“RUN教导”之类的细微设定。在设定了“RUN调节”和“RUN教导”时，调节和教导可如在RUN模式中一样进行。 ※按钮锁定功能在同时按下MODE按钮和OFF按钮2秒以上起有效，再次同时按住这两个按钮2秒以上即可取消该按钮锁定功能。  定时功能 ●传感器安装了ON延迟和OFF延迟两种定时器。 可通过4位代码(D-Code)来确认传感器的设定模式。以下是其一览表。  注： 1)传感器自动设定色标模式的L-ON/D-ON,比如在2点教导中，如需ON输出的色标上ON按钮，需OFF输出的底色上按OFF按钮即可设定。此时，操作人员根本无需去留心L-ON/D-ON。 2)将检测精度设定为FINE（标准）/COARSE（粗略）两个阶段。 3)白分壁显示仅在色标模式中有效。 4)所谓ECO模式为在RUN模式时，一定时间（约10秒以上）没有按钮操作的话，自然关闭数字显示以节省电力的功能，按任意按钮数字显示会再次亮起。 5)反转模式是传感器将数字显示颠倒安装时，使数字显示倒转以便于观察的功能。 *出场时的默认设定：世界代码为“0004”。 订购指南传感器 (插入式连接器型传感器不附带匹配电缆，请另行订购。)
用于插入式连接器型的匹配电缆 (插入式连接器型传感器不附带匹配电缆，请另行订购。)
用于插入式连接器型匹配电缆·CN-24B-C2 ·CN-24BL-C2·CN-24B-C5 ·CN-24BL-C5
配件(另售)
传感器安装支架
规格

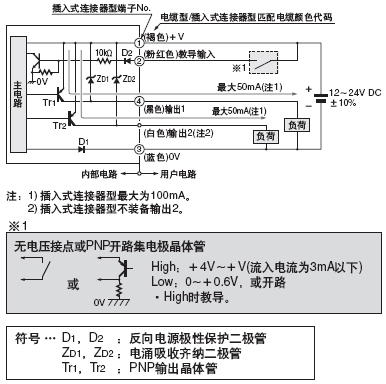

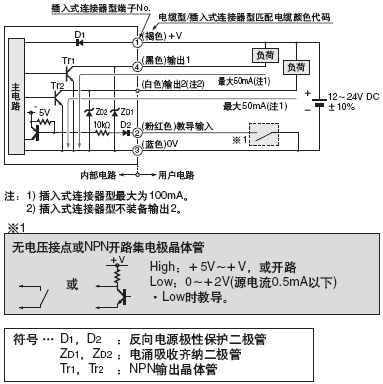

I/O电路图和线路图NPN输出型
PNP输出型

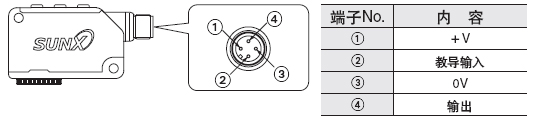

插入式连接器型端子排列图

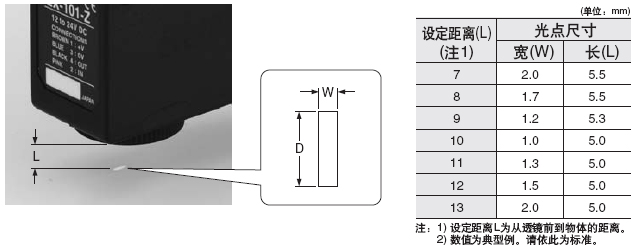

光点尺寸特性图(典型)

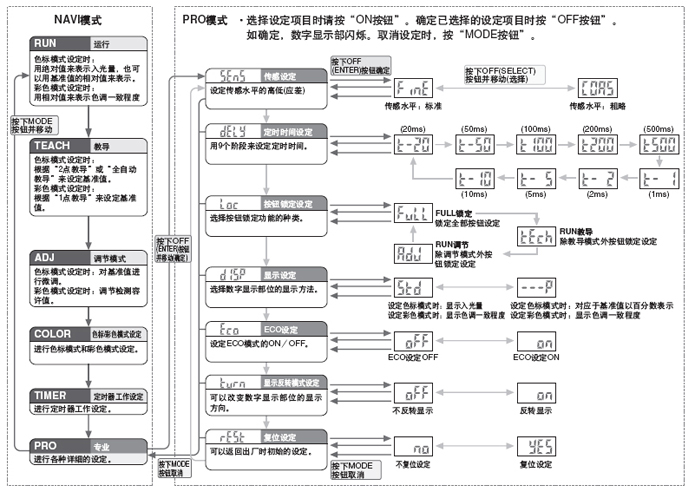

PRO模式设定项目一览
使用指南
该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。
安装

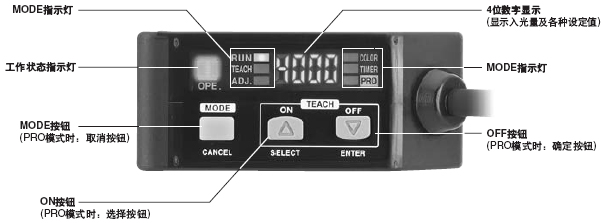

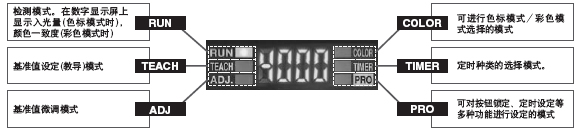

各部件名称
检测有光泽的物体时·检测有光泽物体时，由于正反射成分较多容易使检测不稳定。在此情况下，稍稍倾斜传感器光轴即可减少正反射光，从而可使检测稳定。·检测有光泽物体时，与检测物体相对，将传感器倾斜1-~15°安装。

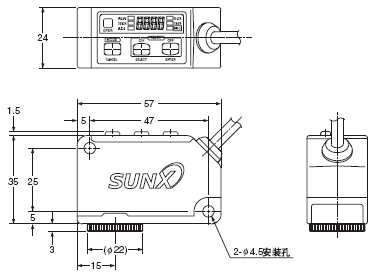

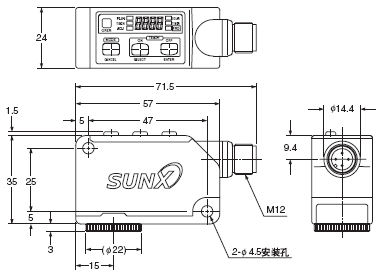

接线· 请务必在电源切断的状态下进行接线作业。· 接线有误时，会导致故障发生。 · 请确认电源变动情况，确保电源输入在额定范围内。 · 外加电压超过额定范围、或者直接连接至交流电源时，本产品可能会破损或烧坏，请予以注意。 · 在传感器安装部位周围使用产生干扰的设备(开关调节器、变频电机等)时，请务必将设备的屏蔽地线(F.G.)端子接地。 · 电源使用市售的开关调节器时，请务必将电源的屏蔽地线(F.G.)端子接地。 · 负荷短路或误接线时，本产品可能会破损或烧坏，请予以注意。 · 与高压线、动力线并排布线时，请避免使用同一根配线管，否则可能会因感应作用而发生误动作。 · 电缆需要延长时，其全长可用0.3mm2以上的电缆延长至100m。但为防止干扰，接线应尽可能短。 其它· 使用时，请避开电源接通时的过渡状态(0.5s)。· 快速起动式、高频点亮式荧光灯的光束会给检测造成影响，虽然因传感器类型而有所差异，但还应注意不要使光束直接投射到传感器上。 · 请勿用手直接触摸传感器的镜头面，镜头上有异物时，请用柔软的布轻轻擦拭。 · 镜头内部模糊时，请拆下镜头部分，擦拭干净。 · 请勿在室外使用。 · 请避免在蒸汽、灰尘等较多的场所、以及有腐蚀性气体的环境下使用。 · 请注意勿使稀释剂等有机溶剂、油、油脂直接接触到本产品。 · 请勿过度弯曲电缆的引出部分，或使其承受76N以上的张力等。 · 不能在具有可燃性、爆炸性的气体环境中使用。 · 切勿对本产品进行分解、维修或改造。 尺寸(单位：mm)LX-101/LX-101-P 传感器
LX-101-Z/LX-101-P-Z 传感器

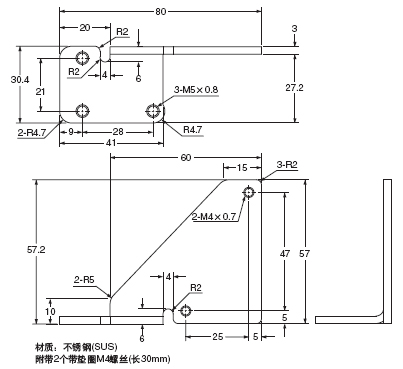

MS-LX-1 传感器安装支架（另售）

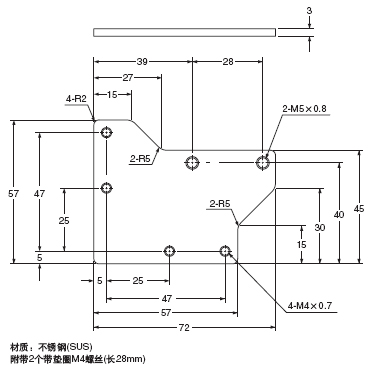

MS-LX-2 传感器安装支架（另售）
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||
|
x以下
