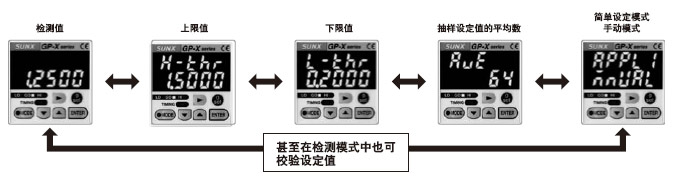

符合CE的使用条件 |
| · 本传感器是符合EMC指令的CE验证产品。与本产品的抗扰性相适的一致标准为EN 61000-6-2(注)，以下条件必须符合标准。 |
|
|
· 控制器和电源间的距离应在10m以下。
· 与控制器连接的信号线应在30m以下。

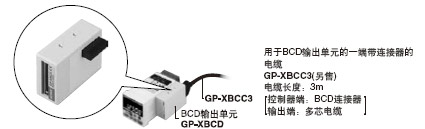

· 铁氧体线夹距离用于BCD输出单元的一端带连接器的GP-XBCC3电缆连接器不超过10mm。
注： 以前用于本产品的符合EMC指令的EN 50082-2从2002年4月1号起被EN 61000-6-2所替代。 |
圆盘形或圆柱形物体的线性度 |
· 如果检测物体是圆盘形或圆柱形，线性度因检测物体尺寸而不同。如果检测物体比下表指定的尺寸大，在使用刻度功能接通时，线
性度规格(±0.3%F.S以内)可通过零调节和幅度调节来实现。 |

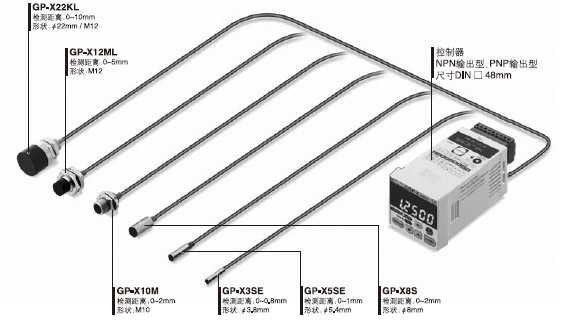

| 检测头 |
圆盘直径φ (mm) |
圆柱直径φ (mm) |
| GP-X3SE |
6 |
16 |
| GP-X5SE |
8 |
16 |
| GP-X8S |
12 |
50 |
| GP-X10M |
12 |
50 |
| GP-X12ML |
25 |
55 |
| GP-X22KL |
30 |
165 | |
<圆盘形> |
<圆柱形> |

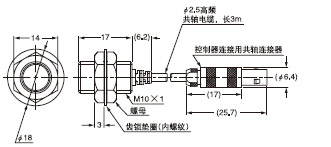

检测头安装 |
| · 紧固扭矩应小于以下所给的值。 |
|
|
| · 确保使用M3或更小且带杯点的固定螺丝。 |
 |
| 型 号 |
A(mm) |
紧固扭矩 |

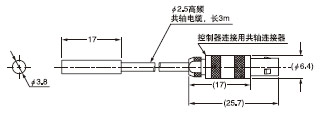

| GP-X3SE |
4～16 |
0.10N·m以下 |

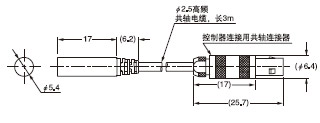

| GP-X5SE |
5～16 |
0.44N·m以下 |
| GP-X8S |
0.58N·m以下 | |
|
|

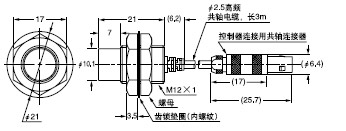

| <GP-X10M> |
<GP-X12ML> |

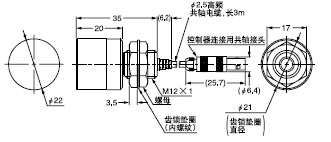

<GP-X22KL> |
| 型 号 |
A(mm) |
紧固扭矩 |
| GP-X10M |
7以上
|
9.8N·m以下 |
| GP-X12ML |
14以上 |
20N·m以下 |
| GP-X22KL |
20以上(注1) |
20N·m以下 | 注：
1) 无螺母。如果安装了螺母，规格为23.5mm以上。
2) 螺母安装后不可从螺纹部分突出。 |
 |
 |
 |
|
|
| · 由于传感器周围的金属可能影响检测性能，请注意以下要点。 |
| <检测头嵌入金属中> |
| · 如果检测头完全嵌入金属中可能改变模拟输出，所以保持下表规定的最小距离。 |
 |
| 检测头 |
C(mm) |
D(mm) |
| GP-X3SE |
φ 10 |
3 |
| GP-X5SE |
| GP-X8S |
φ 18 |
| GP-X10M |
φ 14 |
| GP-X12ML |
φ 50 |
14 |
| GP-X22KL |
φ 50 |
20 | |
|
|
| · 如果几个检测头贴近安装在一起，一些规格可能无法实现。所以可使用防干扰功能克服。防干扰功能通过改变传感器振动可消除传感器间干扰。时间表等的详细说明请与经销商联系。如果未使用防干扰功能，保持下表所给值以上的距离。 |
<面对面安装>
|
| 检测头 |
E(mm) |
F(mm) |
| GP-X3SE |
15 |
9 |
| GP-X5SE |
30 |
11 |
| GP-X8S |
40 |
15 |
| GP-X10M |
40 |
15 |
| GP-X12ML |
170 |
50 |
| GP-X22KL |
200 |
200 | |
检测距离 |

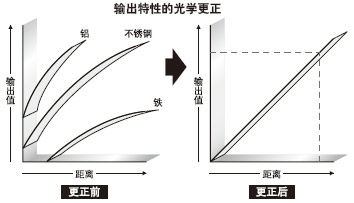

· 特定检测距离专用于标准检测物体[不锈钢(SUS304)/铁，60×60×t 1mm]。检测金属中的非标准物体时，请使用以下的校正系数作为指导。使用前请用实际传感器进行验证。
|
|
|
| |
检测头和控制器连接 |
| · 请在电源关闭状态下连接检测头和控制器。 |
|
|
|

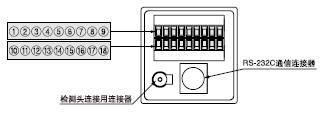

· 握住检测头连接器外环插入到控制器上的连接器里，直到听到卡嗒声。
|
· 握住连接器外环直接拉出。 |
|
|

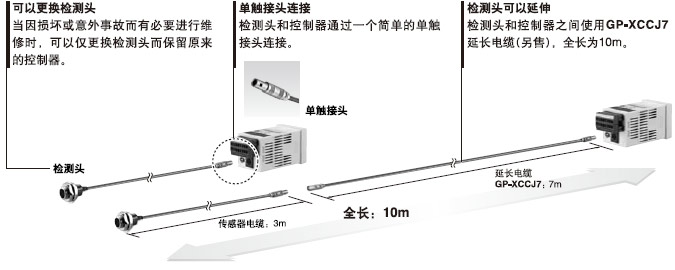

| · 使用检测头延长电缆时，关闭电源并把检测头电缆长度转换开关端旋转到控制器检测头连接器至“3m＋7m”处，然后重新接通电源。 |
 |
| · 延长电缆的共轴接头连接到0V电源上。如果安装到金属板或类似物体上，请把接头绝缘。 |
检测头和控制器连接 |

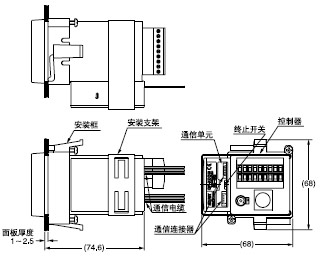

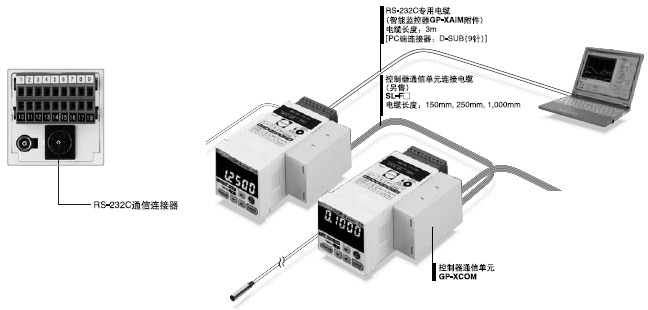

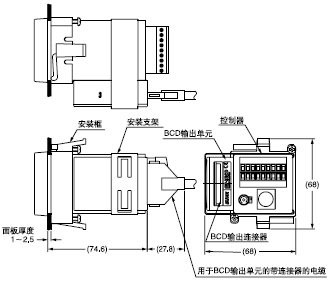

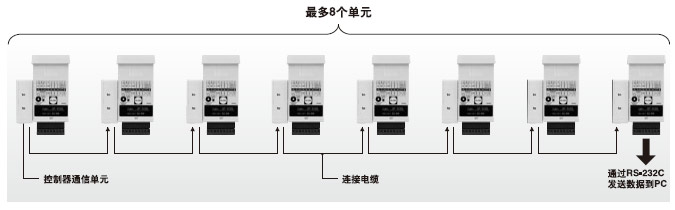

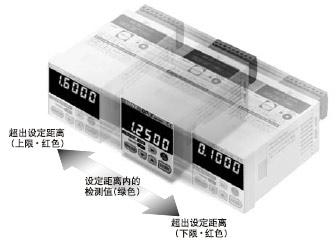

| · 使用附带的控制器安装框(ATA4811)，拧紧框螺丝以把控制器安装到面板上。 |
 |
· 面板分割尺寸请参阅“尺寸”(PDF P.86)。

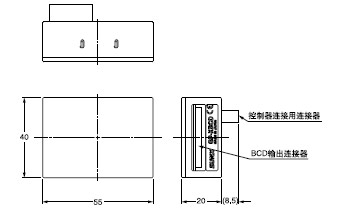

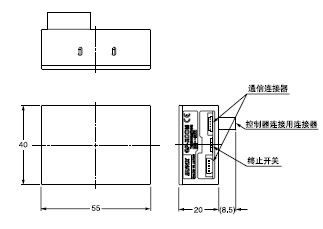

· 可安装面板厚度为1～5mm。但是，如果使用了控制器通信单元或BCD输出单元，面板厚度在1～2.5mm之间。 |

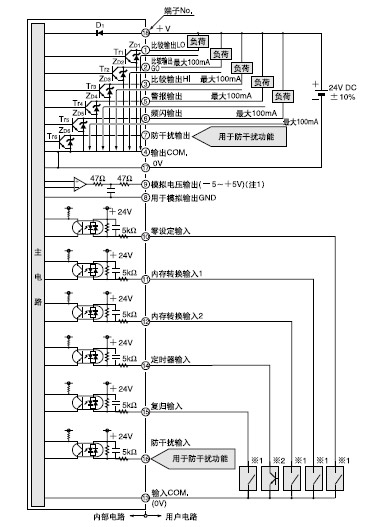

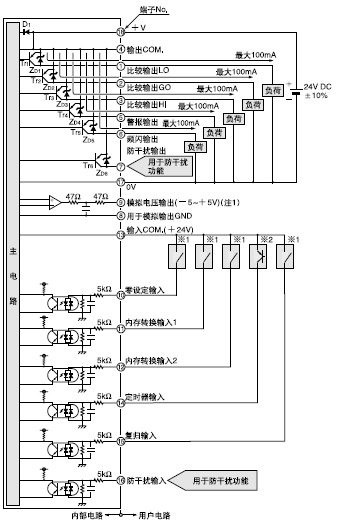

接线 |
· 请确认在电源关闭状态下进行接线。
· 注意错误接线会损坏检测头或控制器。
· 请确认电源电压在额定范围内变化。
· 如果电源是由商用开关调节器提供，请确保电源屏蔽地线端子(F.G.)接地。
· 如果在检测头或控制器附近使用产生噪音的设备(开关调节器，转换发动机等)，请将设备屏蔽地线端子(F.G.)接地。
· 请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。
· 请确认DC电源使用一隔离变压器。如果使用自耦变压器(单线圈变压器)，可能损坏本产品或电源。
· 如果使用电源中产生电涌，请与电源连接一个电涌吸收器以吸收电涌。
· 模拟输出不装备短路保护电路，请勿将它与电源或容量负荷直接连接。
· 确保不可直接强力弯曲或拉伸传感器电缆连接处。
· 如果多控制器使用独立电源，所有的控制器都应使用同样的＋V或0V电源。 |
其他 |
· 电源接通后的短时间(约2秒)内，请勿使用。
· 本传感器仅适于室内使用。
· 避免灰尘、污垢和水蒸气。
· 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。 |
