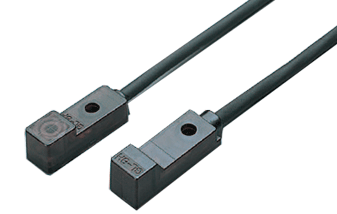

低价/小型接近传感器
GL-8/8U系列
特点：根据需要从多种型号中选择！低价格！
低价格
GL-8/8U系列满足了低价格接近传感器 的要求。最适于大量使用传感器以降低 成本的客户。 GL-8/8U系列传感器10台起售。
使用方便(直流三线式)
与直流双线式传感器相比。其使用不受 连接设备的输入规格的限制。
节省能源与省配线(直流双线式)
电流消耗为0.8mA以下。而且直流双线式传感器与直线三线式
传感器相比， 减少了约30%的接线工作。
型号多样
备有正面检测型、顶端检测型、常开型、常闭型以及可贴近安
装的不同频率型号的全部16种机型。
装备有工作状态指示灯
GL-8/8U系列装备有工作确认的工作状态指示灯(橙色)。
防水
保护构造达到IP67(IEC)，能防水。
用途
检测工作台过速运转 |
检测凸轮 |
 |
 |
订购指南
| 种 类 |
形 状(mm) |
检测距离(注1) |
型 号(注2) |
输 出 |
输出工作 |
| 直流三线式 |
正面检测 |
 |
 |
GL-8F×10 |
NPN开路集
电极晶体管 |
常开 |
| GL-8FI×10 |
| GL-8FB×10 |
常闭 |
| GL-8FIB×10 |
| 顶端检测 |
 |
GL-8H×10 |
常开 |
| GL-8HI×10 |
| GL-8HB×10 |
常闭 |
| GL-8HIB×10 |
| 直流双线式 |
正面检测 |
 |
GL-8FU×10 |
无接点
直流双线式 |
常开 |
| GL-8FUI×10 |
| GL-8FUB×10 |
常闭 |
| GL-8FUIB×10 |
| 顶端检测 |
 |
GL-8HU×10 |
常开 |
| GL-8HUI×10 |
| GL-8HUI×10 |
常闭 |
| GL-8HUIB×10 |
注：1) 最大工作距离是使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器甚至在周围温度不定或电源电压波动时能稳定检测标准检测物体的范围。
2) 型号中的“I”指不同频率型号。
注：低价和小型接近传感器(GL-8/8U系列)10台起售。
5m电缆长度型
[备有5m电缆长度型(标准：1m)]
| 种 类 |
型 号(注2) |
5m电缆长度型 |
| 直流三线式 |
正面检测 |
GL-8F×10 |
GL-8F-C5×10 |
| GL-8FI×10 |
GL-8FI-C5×10 |
| GL-8FB×10 |
GL-8FB-C5×10 |
| GL-8FIB×10 |
------- |
| 顶端检测 |
GL-8H×10 |
GL-8H-C5×10 |
| GL-8HI×10 |
GL-8HI-C5×10 |
| GL-8HB×10 |
GL-8HB-C5×10 |
| GL-8HIB×10 |
------- |
| 直流双线式 |
正面检测 |
GL-8FU×10 |
GL-8FU-C5×10 |
| GL-8FUI×10 |
GL-8FUI-C5×10 |
| GL-8FUB×10 |
GL-8FUB-C5×10 |
| GL-8FUIB×10 |
------- |
| 顶端检测 |
GL-8HU×10 |
GL-8HU-C5×10 |
| GL-8HUI×10 |
GL-8HUI-C5×10 |
| GL-8HUI×10 |
GL-8HUB-C5×10 |
| GL-8HUIB×10 |
------- |
配件(另售)
| 品 名 |
型 号 |
| 传感器安装支架 |
MS-GL8×10 | 注：传感器安装支架(MS-GL8×10)10台起售。 |
传感器安装支架
|
 |
规格
| 种 类 |
直流三线式 |
直流双线式 |
| 正面检测 |
顶端检测 |
正面检测 |
顶端检测 |
| 型 号 |
GL-8F×10 |
GL-8FB×10 |
GL-8H×10 |
GL-8HB×10 |
GL-8FU×10 |
GL-8FUB×10 |
GL-8HU×10 |
GL-8HUB×10 |
| 不同频率 |
GL-8FI×10 |
GL-8FIB×10 |
GL-8HI×10 |
GL-8HIB×10 |
GL-8FUI×10 |
GL-FUIB×10 |
GL-8HUI×10 |
GL-8HUIB×10 |
| 最大工作距离(注1) |
2.5mm±20% |
| 稳定检测范围(注1) |
0～1.8mm |
| 标准检测物体 |
铁板15×15×t1mm |
| 应差 |
工作距离的20%以内 |
| 电源电压 |
12～24V DC±10% |
| 消耗电流 |
15mA以下 |
0.8mA以下(注2) |
| 输出 |
NP N开路集电极晶体管
·最大流入电流：100mA(注3)
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：1V以下(流入电流为100mA时)
0.4V以下(流入电流为10mA时) |
无接点直流双线式
·负荷电流：3～70mA(注4)
·剩余电压：3V以下(注5) |
| 输出工作 |
常 开 |
常 闭 |
常 开 |
常 闭 |
常 开 |
常 闭 |
常 开 |
常 闭 |
| 短路保护 |
装 备 |
| 最大反应频率 |
1kHz |
| 工作状态指示灯 |
橙色LED(输出ON时亮起) |
| 环境性能 |
保护构造 |
IP67(IEC) |
| 周围温度 |
－25～+70°C，存储：－30～+80°C |
| 周围湿度 |
35～95%RH，存储：35～95%RH |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
频率：10～55Hz, 双振幅：1.5mm，X，Y和Z各方向2小时 |
| 耐冲击 |
加速度：1,000m/s2(约100G)，X，Y和Z各方向3次 |
检测距离
变化 |
温度特性 |
超过周围温度范围－25～＋70°C：＋20°C时检测距离的 ＋15/－10%以内 |
| 电压特性 |
电源电压±10%波动的±2%以内 |
| 材质 |
外壳：聚芳酯 |
| 电缆 |
0.15mm23芯橡皮电缆，长1m |
0.15mm22芯橡皮电缆，长1m |
| 电缆延长 |
0.3mm2以上的电缆全长可延长至100m |
0.3mm2以上的电缆全长可延长至50m |
| 重量 |
约13g |
约12g |
注：
1) 最大工作距离是使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器甚至在周围温度不定或电源电压波动时能稳定检测标准检测物体的范围。
2) 当输出处于OFF状态时，存在泄漏电源。

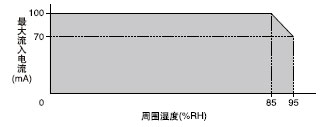

3) 当周围温度为+60～+70°C，最大流入电流根据周围温度变化。详情请参阅PDF P.7“I/O电路图和线路图”。

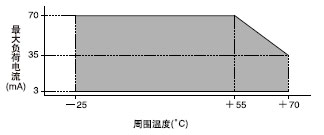

4) 最大负荷电流根据周围温度变化。详情请参阅PDF P.7“I/O电路图和线路图”。
5) 当电缆延长时，剩余电压根据电缆的阻抗变大。
I/O电路图和线路图

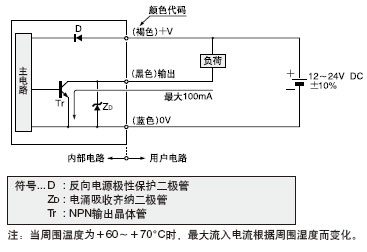

直流三线式

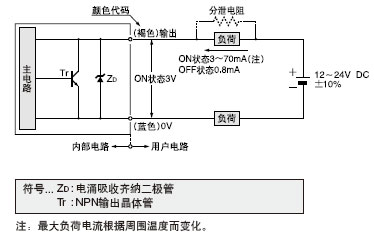

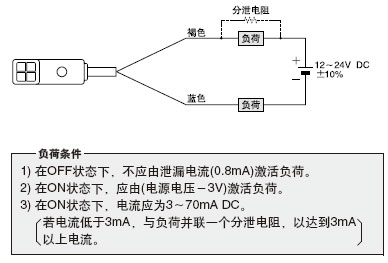

直流双线式
I/O检测特性图(典型)
检测领域特性 |
检测物体尺寸和检测距离之间的相互关系 |
 |
 |
当检测物体的尺寸小于标准尺寸(铁板
15×15×t1mm)时，检测距离如左图所示紧缩。 |
使用指南
该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故，确保安全，请谨慎使用
安装 |
使用M3桁架头螺丝(长12mm)安装，紧固扭矩在0.5N·m以下
。(请勿使用扁头螺丝或平头螺丝。) |
 |
周围金属的影响 |
| · 如果传感器附近有金属，按下图所示保持最小间距。 |
 |
防止相互干扰 |
| · 当两台以上传感器平行或面对面安装时，请按下图所示保持最小间距，防止相互干扰。 |
 |
| |
A |
B |
GL-8F□×10
GL-8FU□×10 |
在“I”型和非 “I”型之间 |
0mm(注2) |
15mm |
| 在2个“I”型 或2个非“I” 型之间 |
20mm |
40mm |
GL-8H□×10
GL-8HU□×10 |
在“I”型和非“I”型之间 |
0mm(注2) |
15mm |
| 在2个“I”型或2个非“I”型之间 |
25mm |
40mm | |
 |
注：1) 型号中的“I”是指不同频率型。
注：2) 两台以上传感器可贴近安装。当安装3
台以上传感器时，以相等间距排列安
装，尺寸A的最小值必须如下所示：
GL-8F□×10，GL-8FU□×10：6mm
GL-8H□×10，GL-8HU□×10：8.5mm |
检测距离 |
| · 检测距离是指使用标准检测物体(铁板15×15×t1mm)时的检测距离。当使用非铁金属时，检测距离通过乘以如右图所示的修正系数而得。另外， 如果检测物体比标准检测物体小( 铁板15×15×t1mm)或经过电镀，检测距离也会改变。 |
修正系数 |
| 型 号 |
所有型号 |
| 铁板 |
1 |
| 不锈钢 (SUS304) |
约0.80 |
| 黄铜 |
约0.54 |
| 铝 |
约0.52 | |
|
接线 |
· 请确认在电源关闭状态下进行接线。
· 请确认电源电压在额定范围内变化。
· 如果电源是由商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。
· 如果在该传感器附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备机架接地端子(F.G.)接地。
· 请勿与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。 |
其他 |
· 在电源电压接通后的短时间[200ms(直流双线式：50ms)]内请勿使用。
· 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
· 请注意检测末端不可覆盖有金属尘、碎片或污迹，否则会引起故障。 |
尺寸(单位：mm)

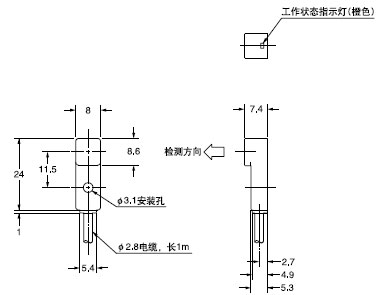

GL-8F□×10 GL-8FU□×10(传感器)

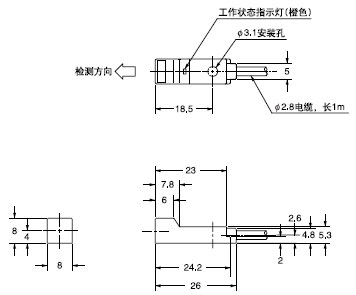

GL-8H□×10 GL-8HU□×10(传感器)

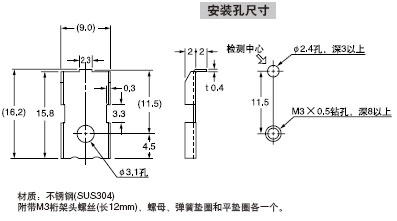

MS-GL8×10(传感器安装支架(另售))
