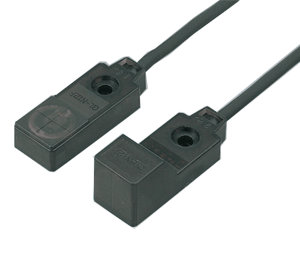

低价方形接近传感器

GL-N12系列

特点：多型号，低成本！

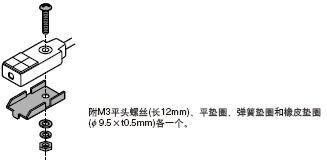

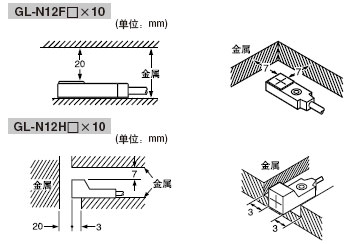

无需专用安装支架

由于在传感器底部装有止转轮壳，所以即使不使用专用安装支架，GL-N12系列
也能被可靠的固定住。

长检测距离

12mm的方形检测部分可实现4mm的检测距离，甚至当物体的位置轻微变化时，
它也能稳定检测。

低价格

GL-N12系列最适于大量使用传感器以降低成本的客户。
GL-N12系列10台起售

防水

保护构造达到IP67(IEC)，能防水。

型号多样

备有正面检测型、顶端检测型、常开型、常闭型以及不同频率型号，PNP
输出型等全部16种机型。您可以从中选择您所需要的型号。

用途

检测门的关/开	检测滚动的硬币	检测进料器的金属部件

订购指南

种　类			形　状(mm)	检测距离(注1)	型号(注2)	输　出	输出工作

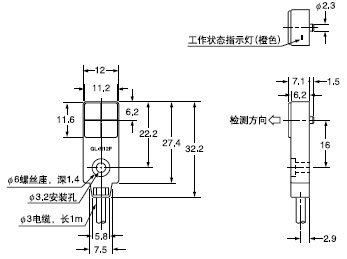

轮壳型	正面检测	NPN输出			GL-N12F×10	NPN开路集电极晶体管	常开
					GL-N12FI×10
					GL-N12FB×10		常闭
					GL-N12FIB×10
		PNP输出			GL-N12F-P×10	PNP开路集电极晶体管	常开
					GL-N12FI-P×10
					GL-N12FB-P×10		常闭
					GL-N12FIB-P×10

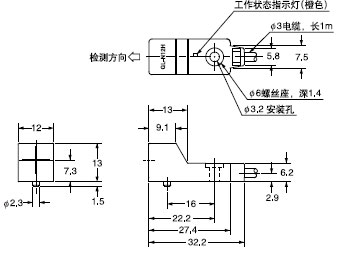

	顶端检测	NPN输出			GL-N12H×10	NPN开路集电极晶体管	常开
					GL-N12HI×10
					GL-N12HB×10		常闭
					GL-N12HIB×10
		PNP输出			GL-N12H-P×10	PNP开路集电极晶体管	常开
					GL-N12HI-P×10
					GL-N12HB-P×10		常闭
					GL-N12HIB-P×10

注：
1) 最大工作距离是使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在周围温度不定或电源电压波动时能稳定检测标准检测物体的范围。
2) 型号中的“I”指不同频率型号。
注：低价方形接近传感器(GL-N12系列)10台起售。

无轮壳型(仅正面检测、NPN输出、常开) 10台

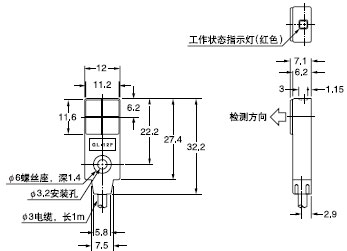

同时备有无轮壳型。(标准：轮壳型)
型号：
GL-12F×10 (正面检测型) (电缆长度：1m)
GL-12F-C5×10 (正面检测型) (电缆长度：5m)

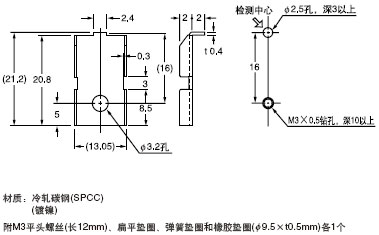

MS-GL12×10 (传感器安装支架)

MS-GL12×10

5m电缆长度型

也备有5m电缆长度型(标准：1m)。

·型号表

种　类			标　准	5m电缆长度型
轮壳型	正面检测	NPN输出	GL-N12F×10	GL-N12F-C5×10
			GL-N12FI×10	GL-N12FI-C5×10
			GL-N12FB×10	GL-N12FB-C5×10
			GL-N12FIB×10	------
		PNP输出	GL-N12F-P×10	------
			GL-N12FI-P×10	------
			GL-N12FB-P×10	------
			GL-N12FIB-P×10	------
	顶端检测	NPN输出	GL-N12H×10	GL-N12H-C5×10
			GL-N12HI×10	GL-N12HI-C5×10
			GL-N12HB×10	GL-N12HB-C5×10
			GL-N12HIB×10	------
		PNP输出	GL-N12H-P×10	GL-N12H-P-C5×10
			GL-N12HI-P×10	------
			GL-N12HB-P×10	GL-N12HB-P-C5×10
			GL-N12HIB-P×10	------

规格

种　类		轮壳型(注1)
		NPN输出				PNP输出
		正面检测		顶端检测		正面检测		顶端检测
			不同频率		不同频率		不同频率		不同频率
常开型		GL-N12F ×10(注1)	GL-N12FI ×10	GL-N12H ×10	GL-N12HI ×10	GL-N12F-P ×10	GL-N12FI-P ×10	GL-N12H-P ×10	GL-N12HI-P ×10
常闭型		GL-N12FB ×10	GL-N12FIB ×10	GL-N12HB ×10	GL-N12HIB ×10	GL-N12FB-P ×10	GL-N12FIB-P ×10	GL-N12HB-P ×10	GL-N12HIB-P ×10
最大工作距离(注2)		4±0.5mm
稳定检测范围(注2)		0～3mm
标准检测物体		铁板20×20×t1mm
应差		工作距离的20%以下
电源电压		12～24V DC±10% 脉动P-P10%以下
消耗电流		10mA以下				15mA以下
输出		NP N开路集电极晶体管 · 最大流入电流：100mA · 外加电压：30V DC以下(输出和0V之间) · 剩余电压：1V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时)				PN P开路集电极晶体管 · 最大源电流：100mA · 外加电压：30V DC以下(输出和+V之间) · 剩余电压：1V以下(源电源为100mA时) 0.4V以下(源电源为16mA时)
最大反应频率		1.3kHz
工作状态指示灯		橙色LED(输出ON时亮起)
环境性能	保护构造	IP67(IEC)
	周围温度	－10～＋55°C，存储：－25～＋70°C
	周围湿度	45～85%RH，存储：35～95%RH
	耐电压	AC1,000V 1分钟，所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表
	耐振动	频率：10～55Hz，双振幅：1.5mm，X,Y和Z各方向2小时
	耐冲击	加速度：1,000m/s² (约100G) X,Y和Z各方向3次
检测距离变化	温度特性	超过周围温度范围－10～＋55°C，＋20°C时检测距离的+15 / -10%以内
	电压特性	电源电压±10%波动的±2%以内
材质		外壳：聚芳脂
电缆		0.18mm²3芯橡皮电缆，长1m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量		约20g

注：
1) 同时备有无轮壳型。规格与轮壳型的上述规格相同。(最大反应频率：500Hz，工作状态指示灯：红色LED)
2) 最大工作距离是使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在周围温度不定或电源电压波动时能稳定检测标准检测物体的范围。
I/O电路图和线路图

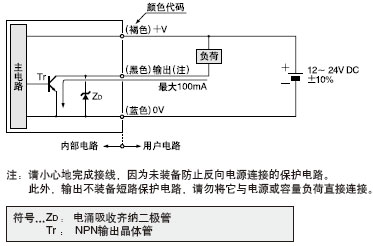

NPN输出型
I/O电路图	线路图

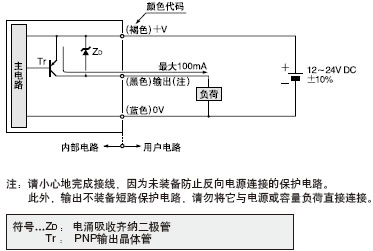

PNP输出型
I/O电路图	线路图

检测特性图(典型)

检测领域特性	检测物体尺寸和检测距离之间的相互关系
		当检测物体的尺寸小于标准尺寸(铁板20×20×t1mm)时，检测距离如左图所示缩短。
