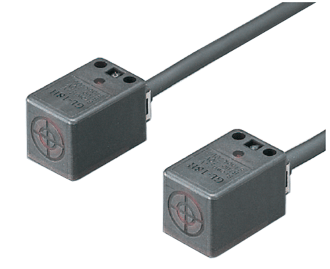

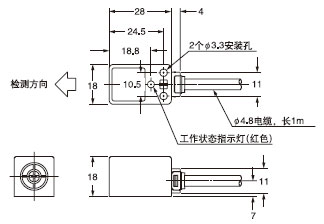

安装 |
· 紧固扭矩应为0.5N·m以下。
· 用螺母安装传感器，透过孔的直径应为φ 3.4mm。
· 不提供螺丝、螺母和垫圈。请另行准备。 |
 |
周围金属的影响 |
| · 当传感器附近有金属时，保持如下所示最小的间距。 |
 |
| |
GL-18H□ |
GL-18HL□ |
| A |
5mm |
25mm |
| B |
25mm |
60mm |
| C |
0mm |
20mm(注) |
| D |
5mm |
30mm | |
注：
当GL-18HL□安装在绝缘体或附带的铝制安装支架上，距离“C”可为零。 |
防止相互干扰 |
| · 当两台以上传感器平行或面对面安装时，请按下图所示保持最小间距，防止相互干扰。 |
| |
GL-18H□ |
GL-18HL□ |
| 在“I”型和非 “I”型之间 |
在2个“I ”
型或2 个非
“I”型之间 |
在“I”型
和非“I”
型之间 |
在2个“I ”
型或2 个非
“I”型之间 |
| E |
0mm(注2) |
40mm |
20mm |
130mm |
| F |
20mm |
70mm |
40mm |
200mm | |
 |
注：
1) 型号中的“I”指不同频率型。
2) 两台传感器可贴近安装。当3台以上传感器以相等间距并排安装时，
尺寸E的最小值应为11mm。 |
检测距离 |
| · 检测距离是使用标准检测物体时的检测距离。当使用非铁金属时，检测距离是通过乘以如下图所示的修正系数而得的。另外，如果检测物是电镀过的，检测距离也会改变。 |
修正系数 |
| 型 号 |
GL-18H□ |
GL-18HL□ |
| 铁 |
1 |
1 |
| 不锈钢 (SUS304) |
约0.68 |
约0.65 |
| 黄铜 |
约0.45 |
约0.42 |
| 铝 |
约0.43 |
约0.41 | |
接线 |

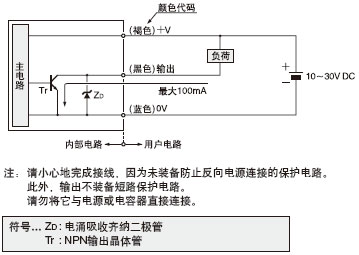

| · 请小心地完成接线，因为未装备防止反向电源连接的保护电路。输出不装备短路保护电路，请勿将它与电源或电容器直接连接。 |
其他 |
| · 电源接通后的短时间(50ms)内，请勿使用。 |
