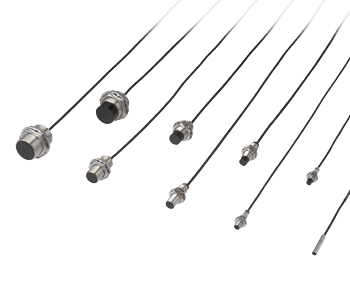

直流双线式圆柱形接近传感器

GX-U/FU系列

特点：高性能，使用方便

产品特点:

紧固加强

由于采用了厚身外壳，紧固扭矩比原有型号增大了四倍。因此传感器可以更牢固地安装，不会松脱。

小型尺寸：φ 5.4mm

GX-5SU(B)是目前直流双线式传感器中最小一种，直径仅有5.4mm，大大节省了空间。

长检测距离

GX-U系列比原有型号的检测距离增加了1.6倍。由于可安装在离物体足够远的地方，所以无需顾虑传感器与物体间的抵触。

双色指示灯

常开型传感器装备有双色指示灯。(常闭型传感器只有一个工作状态指示灯。)由于整个传感器尾部亮起，所以工作情况从各个方向都清晰可见。

接线简便

直流双线式可减少接线成本。而且每个GX-12MU(B),GX-18MU(B)，GX-30MU(B)都可作为中继连接器型(300mm附连接器长电缆)，可方便快捷的更换。

备有防溅型

整个机身涂有氟化树脂，传感器可免受火花损坏。
另外，中继连接器电缆与匹配电缆也是防溅的。

用途

检测移动中的铝制模板由于是长检测距离，能可靠地检测铝制模板。	控制钻孔深度传感器可通过检测钻头来确定钻孔的深度。	在焊床上定位物体(仅GX-F□U-J) 即使在焊接火花四射情况下，也可安全使用。

订购指南

标准型

种类		形　状(mm)	检测距离(注)	型　号	输出	输出工作
屏蔽型	圆柱型		1.5mm<---最大工作距离 (0 ～1.2mm)<---稳定检测范围	GX-5SU	无接点直流双线式	常　开
				GX-5SUB		常　闭
	螺纹型		2mm (0～1.6mm)	GX-8MU		常　开
				GX-8MUB		常　闭
			3mm (0～2.4mm)	GX-12MU		常　开
				GX-12MUB		常　闭
			7mm (0～5.6mm)	GX-18MU		常　开
				GX-18MUB		常　闭
			10mm (0～8mm)	GX-30MU		常　开
				GX-30MUB		常　闭
非屏蔽型	螺纹型		4mm (0～3.2mm)	GX-8MLU		常　开
				GX-8MLUB		常　闭
			8mm (0～6.4mm)	GX-12MLU		常　开
				GX-12MLUB		常　闭
			15mm (0～12mm)	GX-18MLU		常　开
				GX-18MLUB		常　闭
			22mm (0～17.6mm)	GX-30MLU		常　开
				GX-30MLUB		常　闭

注：
最大工作距离是使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在周围温度不定或电源电压波动时能稳定检测标准物体的范围。

5m电缆长度型和中继连接器型

备有5m电缆长度型(标准：2m)和中继连接器型(标准：电缆型)传感器。

型号表

种类		标　准	5m电缆长度型	中继连接器型(注)
屏蔽型	圆柱型	GX-5SU	GX-5SU-C5	-------
	圆柱型	GX-5SUB	GX-5SUB-C5	-------
	螺纹型	GX-8MU	GX-8MU-C5	-------
		GX-8MUB	GX-8MUB-C5	-------
		GX-12MU	GX-12MU-C5	GX-12MU-J
		GX-12MUB	GX-12MUB-C5	GX-12MUB-J
		GX-18MU	GX-18MU-C5	GX-18MU-J
		GX-18MUB	GX-18MUB-C5	GX-18MUB-J
		GX-30MU	GX-30MU-C5	GX-30MU-J
		GX-30MUB	GX-30MUB-C5	GX-30MUB-J
非屏蔽型	螺纹型	GX-8MLU	GX-8MLU-C5	-------
		GX-8MLUB	GX-8MLUB-C5	-------
		GX-12MLU	GX-12MLU-C5	GX-12MLU-J
		GX-12MLUB	GX-12MLUB-C5	GX-12MLUB-J
		GX-18MLU	GX-18MLU-C5	GX-18MLU-J
		GX-18MLUB	GX-18MLUB-C5	GX-18MLUB-J
		GX-30MLU	GX-30MLU-C5	GX-30MLU-J
		GX-30MLUB	GX-30MLUB-C5	GX-30MLUB-J

注：请分别订购适合中继连接器型的匹配电缆。

匹配电缆

CN-22G-C2, CN-22G-C5

型　号	说　明
CN-22G-C2	长度：2m	0.3mm² 2芯抗燃、防溅型电缆，一端带连接器(外径：φ 3.6mm)
CN-22G-C5	长度：5m	0.3mm² 2芯抗燃、防溅型电缆，一端带连接器(外径：φ 3.6mm)
CN-24-C2	长度：2m	0.3mm² 4芯耐油、耐热、耐寒型电缆，一端带连接器(外径：φ 3.6mm)
CN-24-C5	长度：5m	0.3mm² 4芯耐油、耐热、耐寒型电缆，一端带连接器(外径：φ 3.6mm)

5m电缆长度型和中继连接器型

种类		形　状(mm)	检测距离(注)	型　号	输出	输出工作
屏蔽型	螺纹型		3mm<---最大工作距离 (0～2.4mm)<---稳定检测范围	GX-F12MU-J	无接点直流双线型	常开
			7mm (0～5.6mm)	GX-F18MU-J
			10mm (0～8mm)	GX-F30MU-J

注：
最大工作距离是使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在周围温度不定或电源电压波动时能稳定检测标准检测物体的范围。

·匹配电缆

·CN-22G-C2, CN-22G-C5

型　号	说　明
CN-22G-C2	长度：2m	0.3mm² 2芯抗燃、防溅型电缆，一端带连接器(外径：φ 3.6mm)
CN-22G-C5	长度：5m	0.3mm² 2芯抗燃、防溅型电缆，一端带连接器(外径：φ 3.6mm)

配件(另售)

品　名	型　号	说　明
传感器安装支架	MS-SS5	适用于GX-5SU(B)	使用此支架，可方便地安装传感器。
保护罩	MS-H12	适用于GX-12MU(B)	使用此支架，可方便地安装传感器。
	MS-H18	适用于GX-18MU(B)
	MS-H30	适用于GX-30MU(B)

传感器安装支架	保护罩
·MS-SS5	·MS-H12 ·MS-H18 ·MS-H30

技术信息:

规格

标准型

种类 屏蔽型 非屏蔽型

圆柱型 螺纹型 螺纹型

常开型 GX-5SU GX-8MU GX-12MU GX-18MU GX-30MU GX-8MLU GX-12MLU GX-18MLU GX-30MLU

常闭型 GX-5SUB GX-8MUB GX-12MUB GX-18MUB GX-30MUB GX-8MLUB GX-12MLUB GX-18MLUB GX-30MLUB

最大工作距离(注1) 1.5mm±10% 2mm±10% 3mm±10% 7mm±10% 10mm±10% 4mm±10% 8mm±10% 15mm±10% 22mm±10%

稳定检测范围(注1) 0～1.2mm 0～1.6mm 0～2.4mm 0～5.6mm 0～8mm 0～3.2mm 0～6.4mm 0～12mm 0～17.6mm

标准检测物体 铁板6×6×
t1mm 铁板8×8×
t1mm 铁12×12×
t1mm 铁18×18×
t1mm 铁板30×30
×t1mm 铁20×20×
t1mm 铁30×30×
t1mm 铁板50×
50×t1mm 铁板70×
70×t1mm

应差工作距离的20%以下

电源电压 12～24V DC＋10 / -15%　脉动P-P10%以下

消耗电流(注2) 0.8mA以下

输出无接点直流双线式
·负荷电流：3～70mA(注3)
·剩余电压：3V以下(注4)

短路保护 装　备

最大反应频率 1.7kHz 1.2kHz 1.2kHz 500Hz 350Hz 1kHz 650Hz 350Hz 220Hz

工作状态指示灯 常闭型：橙色LED(输出ON时亮起)

双色指示灯 常开型：稳定检测状态下绿色灯亮起，不稳定检测状态下橙色灯亮起

环
境
性
能保护
构造 IP67(IEC), IP67g(JEM)

周围
温度－25～＋70°C，存储：－30～＋80°C

周围
湿度 45～85%RH，存储：35～95%RH

耐电压 AC1,000V1分钟，所有电源连接端子与外壳之间

绝缘
电阻所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表

耐振动 频率：10Hz～55Hz，双振幅：1.5mm，X,Y和Z各方向2小时

耐冲击 加速度：1,000m/s²(约100G)，X,Y和Z各方向3次

检
测
距
离
变
化温度
特性超过周围温度范围－25～＋70°C，＋20°C时检测距离的 ±10%以内

电压
特性电源电压±10%波动的±2%以内

材质外壳：黄铜(镀镍)［GX-5SU(B)、GX-8MU(B)和GX-8MLU(B)用不锈钢SUS303］
检测部分：尼龙［GX-5SU(B)聚芳酯］，指示灯部分：尼龙[除GX-5SU(B)］

电缆 0.3mm² 2芯防油、耐冷热橡皮电缆，长2m[GX-5SU(B)、GX-8MU(B)和GX-8MLU(B)为0.15mm²]

电缆延长 0.3mm²以上的电缆全长可延长至50m

重量(注5) 约20g 约30g 约55g 约95g 约220g 约30g 约55g 约95g 约220g

附件螺母：2个，齿锁垫圈：1个

注：
1) 最大工作距离是使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在周围温度不定或电源电压波动时能稳定检测标准物体的范围。
2) 当输出在OFF状态时，为漏电。
3) 最大负荷电流根据周围温度变化。详情请参阅PDF P.27“I/O电路和线路图”。
4) 当电缆被延长时，剩余电压变大。
5) 螺纹型的重量包括2个螺母与1个齿锁垫圈的重量。

防溅型

种类 屏蔽型

螺纹型

常开型 GX-F12MU-J GX-F18MU-J GX-F30MU-J

材质外壳：黄铜(涂氟化树脂)，检测部分：聚芳酯(涂氟化树脂)，指示灯部分：聚芳酯

电缆带圆形连接器的0.3mm² 2芯防溅电缆，长0.3m

电缆延长 0.3mm²以上的电缆全长可延长至50m

重量(注) 约35g 约75g 约200g

附件螺母：2个(涂氟化树脂)，齿锁垫圈：1个(涂氟化树脂)

除上述之外的其它规格与标准型相同(GX-12MU,GX-18MU,GX-30MU)。

注：以上重量包括2个螺母和1个齿锁垫圈的重量。

I/O电路图和线路图

GX-□U(B)

I/O电路图

线路图

GX-□U(B)-J GX-F□U-J(直流双线式·中继连接器型)

输入、输出电路图

连接图

注：
1) 是指连接电缆CN-22G-C□连接时的状态。连接器针No.2和No.4在连接电缆的连接器内部呈短接状态。但是，当连接电缆CN-24-C□连接时，则为下述情况。
GX-□U-J(靠近时ON)时：(黑色/4)0V
GX-□UB-J(分开后ON)时：(白色/2)0V
2) 最大负载电流因周围温度而异。

注：
1) 是指连接电缆CN-22G-C□连接时的状态。连接器针No.2和No.4在连接电缆的连接器内部呈短接状态。但是，当连接电缆CN-24-C□连接时，则为下述情况。
GX-□U-J(靠近时ON)时：(色/4
GX-□UB-J(分开后ON)时：白色/2

连接器针配置图

GX-□U-J(靠近时ON)

GX-□UB-J(分开后ON)

GX-F□U-J(抗溅射型)

注：
1) 连接器针No.2和No.4在连接电缆的连接器内部呈短接状态。

检测特性图(典型)

GX-5SU GX-5SUB

检测领域特性

检测物体尺寸和检测距离之间的相互关系

当检测物体尺寸小于标准尺寸(铁板6×6×t1mm)时，
检测距离如左图所示缩短。

GX-8MU GX-8MUB

检测领域特性

检测物体尺寸和检测距离之间的相互关系

当检测物体尺寸小于标准尺寸(铁板8×8×t1mm)时，
检测距离如左图所示缩短。

GX-12MU GX-12MUB GX-F12MU-J

检测领域特性

检测物体尺寸和检测距离之间的相互关系

当检测物体尺寸小于标准尺寸(铁板12×12×t1mm)时，
检测距离如左图所示缩短。

GX-18MU GX-18MUB GX-F18MU-J

检测领域特性

检测物体尺寸和检测距离之间的相互关系

当检测物体尺寸小于标准尺寸(铁板18×18×t1mm)
时，检测距离如左图所示缩短。

GX-30MU GX-30MUB GX-F30MU-J

检测领域特性

检测物体尺寸和检测距离之间的相互关系

当检测物体尺寸小于标准尺寸(铁板30×30×t1mm)
时，检测距离如左图所示缩短。

GX-8MLU GX-8MLUB

检测领域特性

检测物体尺寸和检测距离之间的相互关系

当检测物体尺寸小于标准尺寸(铁板20×20×t1mm)
时，检测距离如左图所示缩短。

GX-12MLU GX-12MLUB

检测领域特性

检测物体尺寸和检测距离之间的相互关系

当检测物体尺寸小于标准尺寸(铁板30×30×t1mm)
时，检测距离如左图所示缩短。

GX-18MLU GX-18MLUB

检测领域特性

检测物体尺寸和检测距离之间的相互关系

当检测物体尺寸小于标准尺寸(铁板50×50×t1mm)
时，检测距离如左图所示缩短。

GX-8MLU GX-8MLUB

检测领域特性

检测物体尺寸和检测距离之间的相互关系

当检测物体尺寸小于标准尺寸(铁板70×70×t1mm)
时，检测距离如左图所示缩短。

使用指南

该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。

安装

· 紧固扭矩必须低于以下所给出的值。

用固定螺丝安装

· 用固定螺丝的杯点紧固(M4)。

<圆柱型>

· 请勿安装在工作状态指示灯上或其背面。

用螺母安装

<屏蔽螺纹型> <非屏蔽螺纹型>

型　号 尺寸C(mm) 紧固扭矩

GX-8MU(B) 3～10.3 5.9N·m

10.3以上 11.8N·m

GX-12MU(B) GX-F12MU-J 3.5～13.5 10N·m

13.5以上 20N·m

GX-18MU(B) GX-F18MU-J 4～18 45N·m

18以上 80N·m

GX-30MU(B) GX-F30MU-J 5～21 80N·m

21以上 180N·m

GX-8MLU(B) 12以上 11.8N·m

GX-12MLU(B) 15以上 20N·m

GX-18MLU(B) 25以上 80N·m

GX-30MLU(B) 30以上 180N·m

注：安装恰使螺母不突出于螺纹部分。
为了提高紧固强度，螺纹呈特殊形状。直接在设备上进行螺纹加工后安装传感器时，必须确保底孔直径超出下列数值。

型号 底孔直径

GX-8MU(B) GX-8MLU(B) φ 7.2mm

GX-12MU(B) GX-12MLU(B)
GX-F12MU-J φ 11.2mm

与周围金属的距离

· 传感器周围金属会影响检测，请注意以下几点。

周围金属的影响

· 周围金属会影响检测性能，请按下表保持最小距离。

型号 D(mm)

GX-5SU(B) 4.5

GX-8MU(B) 4.5

GX-12MU(B) GX-F12MU-J 8

GX-18MU(B) GX-F18MU-J 20

GX-30MU(B) GX-F30MU-J 40

GX-8MLU(B) 8

GX-12MLU(B) 22

GX-18MLU(B) 45

GX-30MLU(B) 75

传感器嵌入金属中

· 如果传感器完全嵌入金属中，检测距离将减小。特别是圆柱型和非屏蔽型，请按下表所示保持最小距离。

型号 E(mm) F(mm)

GX-5SU(B) φ 12 3

GX-8MLU(B) φ 24 12

GX-12MLU(B) φ 50 15

GX-18MLU(B) φ 75 25

GX-30MLU(B) φ 105 30

注：使用非屏蔽型时，检测距离会根据螺母的位置而变化。

相互干扰

· 当两个以上传感器面对面或平行安装时，请按下表所示，保持最小距离，以防止相互干扰。

面对面安装

型号 G(mm) H(mm)

GX-5SU(B) 19 14

GX-8MU(B) 20 15

GX-12MU(B) GX-F12MU-J 35 20

GX-18MU(B) GX-F18MU-J 70 45

GX-30MU(B) GX-F30MU-J 115 70

GX-8MLU(B) 60 45

GX-12MLU(B) 145 95

GX-18MLU(B) 250 165

GX-30MLU(B) 350 250

平行安装

所有机型通用直

检测距离

· 检测距离是使用标准检测物体时的检测距离。当使用非铁金属时，检测距离通过乘以如下表所示校正系数而得。

校正系数

金属 铁不锈钢
(SUS304) 黄铜铝

GX-5SU(B) 1 约0.63 约0.32 约0.30

GX-8MU(B) 1 约0.59 约0.32 约0.29

GX-12MU(B) GX-F12MU-J 1 约0.75 约0.51 约0.49

GX-18MU(B) GX-F18MU-J 1 约0.75 约0.50 约0.48

GX-30MU(B) GX-F30MU-J 1 约0.69 约0.44 约0.42

GX-8MLU(B) 1 约0.64 约0.38 约0.38

GX-12MLU(B) 1 约0.67 约0.44 约0.43

GX-18MLU(B) 1 约0.68 约0.45 约0.43

GX-30MLU(B) 1 约0.67 约0.44 约0.43

注：如果检测物体电镀过，检测距离也会改变。

保护罩(另售)

· 保护检测表面免受焊接火花(焊渣)等的损坏。

安装方法

型号 底孔直径

MS-H12 GX-12MU(B)

MS-H18 GX-18MU(B)

MS-H30 GX-30MU(B)

注：安装保护罩使之与检测表面之间无间隙。

其他

· 电源接通后的短时间(50ms)内，请勿使用。

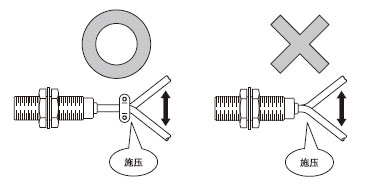

· 当传感器安装在移动基座上时，请勿对传感器电缆接合处施压。

直流双线式

接线

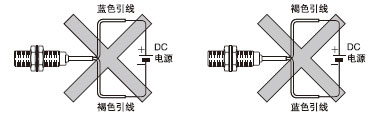

· 传感器必须通过一个负荷连接到电源。如果传感器不通过负荷连接到电源，短路保护装置会使传感器无法工作(输出处在OFF状态且指示灯不亮)。在这种情况下，请通过一个负荷连接到电源上。这样传感器就可工作了。而且，要注意如果电源没通过负荷且与反向极性连接，传感器将受损。

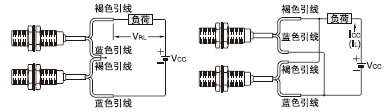

· 串联连接(AND电路)或并联连接(OR电路)，注意以下几点。

串联连接(AND电路)
当所有传感器在ON状态下，负荷电压VRL：
VRL＝Vcc－n×3(V)
Vcc：电源电压(最大24V DC)n：传感器数量
在此电压下，负荷可以正常工作。
注：即使指示灯未正常亮起，输出也正常。 并联连接(OR电路)
当所有传感器在OFF状态下，负荷泄漏
电流Icc：
Icc＝n×0.8(mA) (n：传感器数量)务必使负荷正常工作。
注：ON状态下负荷电流量：

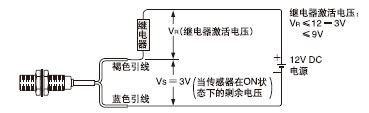

· 传感器的剩余电压为3V。连接继电器作为负荷前，请注意它的激活电压。(有些12V的继电器可能不能用。)

双色指示灯(仅常开型)

· 当检测物体处于稳定检测距离中，绿色LED灯亮起，当检测物体处于不稳定检测距离中，橙色LED灯亮。当绿色LED亮起时，检测稳定，不受温度不定或电压波动的影响。

尺寸(单位：mm)

GX-5SU GX-5SUB (传感器)

GX-8MU GX-8MUB(传感器)

注：常闭型用工作状态指示灯(橙色)代替双色指示灯。注：常闭型用工作状态指示灯(橙色)代替双色指示灯。

GX-12MU GX-12MUB(传感器)

GX-8MU GX-8MUB(传感器)

注：常闭型用工作状态指示灯(橙色)代替双色指示灯。注：常闭型用工作状态指示灯(橙色)代替双色指示灯。

GX-30MU GX-30MUB(传感器)

GX-8MLU GX-8MLUB(传感器)

注：常闭型用工作状态指示灯(橙色)代替双色指示灯。注：常闭型用工作状态指示灯(橙色)代替双色指示灯。

GX-12MLU GX-12MLUB (传感器)

GX-18MLU GX-18MLUB(传感器)

注：常闭型用工作状态指示灯(橙色)代替双色指示灯。注：常闭型用工作状态指示灯(橙色)代替双色指示灯。

GX-30MLU GX-30MLUB (传感器)

GX-12MU-J GX-12MUB-J GX-F12MU-J(传感器)

注：常闭型用工作状态指示灯(橙色)代替双色指示灯。注：常闭型用工作状态指示灯(橙色)代替双色指示灯。

GX-18MU-J GX-18MUB-J GX-F18MU-J (传感器)

GX-30MU-J GX-30MUB-J GX-F30MU-J(传感器)

注：常闭型用工作状态指示灯(橙色)代替双色指示灯。注：常闭型用工作状态指示灯(橙色)代替双色指示灯。

GX-12MLU-J GX-12MLUB-J (传感器)

GX-8MU GX-8MUB(传感器)

注：常闭型用工作状态指示灯(橙色)代替双色指示灯。注：常闭型用工作状态指示灯(橙色)代替双色指示灯。

GX-30MLU GX-30MLUB (传感器)

MS-SS5(用于GX-5SU(B)的传感器安装支架(另售))

注：常闭型用工作状态指示灯(橙色)代替双色指示灯。

MS-H12 MS-H18 MS-H30 保护罩(另售)

型号 A B C 适用型号

MS-H12 5 φ 11.5 φ 14 GX-12MU(B)

MS-H18 6 φ 17.5 φ 20 GX-18MU(B)

MS-H30 8 φ 29.4 φ 33 GX-30MU(B)
