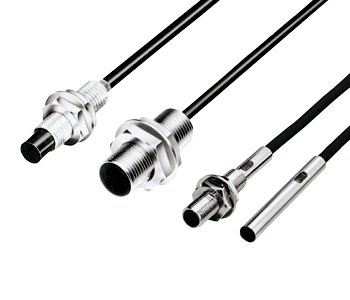

小型接近传感器

GX系列

特点：高性能，外壳牢固，耐弯曲的电缆

高性能，微型设计

超小型 GX-3S□是放大器内置接近传感器，直径只有φ 3.8mm。	多种用途 GX系列电源电压范围宽，采用开路集电极晶体管输出，充分的输出能力和保护构造IP67(IEC)，可用于多种用途。	细长尺寸 GX系列的所有型号装备有便于调整和维护的工作状态指示灯。
		细长尺寸 GX系列的所有型号装备有便于调整和维护的工作状态指示灯。
长检测距离非屏蔽型(GX-8ML□)与屏蔽型(GX-8M□)相比，尽管同样大小而检测距离增加2倍，且不易受检测距离变动影响。	牢固外壳 GX-4S型采用了牢固的不锈钢制外壳。紧固扭矩为0.58N·m以下。	耐弯曲性提高了10倍耐弯曲性电缆内芯采用特殊合金，反复弯曲的耐久性提高了10倍以上。

用途

检测磁带上的螺丝	检测压模	部件计数

订购指南

种类		形状(mm)	检测距离(注)	型号	电源电压	输出	输出工作
屏蔽型	圆柱型			GX-3S	12～24V DC ±10%	NPN开路集电极晶体管	常开
				GX-3SB			常闭
				GX-4S			常开
				GX-4SB			常闭
				GX-5S	10～30V DC		常开
				GX-5SB			常闭
	螺纹型			GX-5M	12～24V DC±10%		常开
				GX-5MB			常闭
				GX-8M	10～30V DC		常开
				GX-8MB			常闭
非屏蔽型				GX-8ML			常开
				GX-8MLB			常闭

注：最大工作距离是使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在周围温度不定或电源电压波动时能稳定检测标准检测物体的范围。

耐弯曲电缆型和5m电缆长度型

备有耐弯曲电缆型和5m电缆长度型(标准：3m)。
·型号表

种类		标准	耐弯曲电缆型	5m电缆长度型	耐弯曲电缆&5m电缆长度型
屏蔽型	圆柱型	GX-3S	GX-3S-R	GX-3S-C5	GX-3S-R-C5
		GX-3SB	GX-3SB-R	GX-3SB-C5	GX-3SB-R-C5
		GX-4S	GX-4S-R	GX-4S-C5	GX-4S-R-C5
		GX-4SB	GX-4SB-R		——————
		GX-5S	GX-5S-R	GX-5S-C5	GX-5S-R-C5
		GX-5SB	GX-5SB-R	GX-5SB-C5	——————
	螺纹型	GX-5M	GX-5M-R	GX-5M-C5	GX-5M-R-C5
		GX-5MB	GX-5MB-R	GX-5MB-C5
		GX-8M	GX-8M-R	GX-8M-C5	GX-8M-R-C5
		GX-8MB	GX-8MB-R	GX-8MB-C5	GX-8MB-R-C5
非屏蔽型		GX-8ML	——————	GX-8ML-C5	——————
非屏蔽型		GX-8MLB	——————	GX-8MLB-C5	——————

附件

· MS-SS3(用于GX-3S型的传感器安装支架)
· MS-SS5(用于GX-5S型的传感器安装支架)
· MS-SS3(用于GX-3S型的传感器安装支架) · MS-SS5(用于GX-5S型的传感器安装支架)

· MS-SS3-2(用于GX-3S型的C支架)

使用C支架，可双倍增强适用紧固力。

规格

圆柱型

种类

屏蔽型

耐弯曲型电缆

型号

GX-3S

GX-3SB

GX-3S-R

GX-3SB-R

GX-4S

GX-4SB

GX-4S-R

GX-4SB-R

GX-5S

GX-5SB

GX-5S-R

GX-5SB-R

最大工作距离
(注1)

0.8mm±15%

1mm±15%

稳定检测范围
(注1)

0～0.6mm

0～0.8mm

标准检测
物体

铁板5×5×t1mm

铁板6×6×t1mm

应差

工作距离的15%以下

重复精度

20μm以下

8μm以下

电源电压

12～24V DC±10%　脉动P-P10%以下

10～30V DC　脉动P-P10%以下

消耗电流

15mA以下

输出

NPN开路集电极晶体管
· 最大流入电流：50mA
· 外加电压：30V DC以下(输出和0V之间)
· 剩余电压：0.4V以下(流入电流为50mA时)

NPN开路集电极晶体管
·最大流入电流：200mA(注2)
·外加电压：30V DC以下(输出和0V之间)剩余电压：1.5V以下(流入电流为200mA时)0.4V以下(流入电流为50mA时)

输出工作

常开

常闭

常开

常闭

常开

常闭

常开

常闭

常开

常闭

常开

常闭

短路保护

————————————

装备

最大反
应频率

1kHz

1.5kHz

工作状态
指示灯

红色LED(输出ON时灯亮)

环
境
性
能

保护
构造

IP67(IEC)

周围
温度

－25～＋70°C，存储：－25～＋80°C

周围
湿度

35～95%RH，存储：35～95%RH

35～85%RH，存储：35～95%RH

耐电压

AC500V 1分钟，所有电源连接端子与外壳之间

绝缘
电阻

所有电源连接端子与外壳之间，5MΩ以上，基于DC250V的高阻表

所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表

耐振动

频率：10～55Hz，双振幅：1.5mm，X,Y和Z方向各2小时

耐冲击

加速度200m/s²(约20G)，X,Y和Z各方向10次

加速度300m/s²(约30G)，X, Y和Z各方向10次

检测
距离
变化

温度
特性

超过周围温度范围－25～＋70°C，＋20°C时检测距离的±20%以内

超过周围温度范围－25～＋70°C，＋20°C时检测距离的±15%以内

电压
特性

电源电压±10%波动的±2%以内

电源电压±15%波动的±2.5%以内

材质

外壳：不锈钢(SUS304)，树脂部分：TPX

外壳：黄铜(镀镍) 树脂部分：ABS

电缆

0.08mm² 3芯防油耐冷热橡皮电缆，长3m

0.1mm² 3芯耐弯曲，防油，耐热橡皮电缆，长3m

0.08mm² 3芯防油，耐冷热橡皮电缆，长3m

0.1mm² 3芯耐弯曲，防油，耐热橡皮电缆，长3m

0.14mm² 3芯防油，耐冷热橡皮电缆，长3m

0.15mm² 3芯耐弯曲，防油，耐热橡皮电缆，长3m

电缆延长

0.3mm²以上的电缆全长可延长至100m

重量

约30g

约55g

附件

MS-SS3(传感器安装支架)：1个
MS-SS3-2(C支架)：1个

MS-SS5(传感器安装支架)：1个

注：
1) 最大工作距离是使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在周围温度不定或电源电压波动时能稳定检测标准检测物体的范围。
2) 最大流入电流根据周围温度变化。

螺纹型

种类		屏蔽型								非屏蔽型
				耐弯曲型电缆				耐弯曲型电缆
型号		GX-5M	GX-5MB	GX-5M-R	GX-5MB-R	GX-8M	GX-8MB	GX-8M-R	GX-8MB-R	GX-8ML	GX-8MLB
最大工作距离(注1)		0.8mm±15%				1 mm±15%				2mm±15%
稳定检测范围(注1)		0～0.6mm				0～0.8mm				0～1.6mm
标准检测物体		铁板5×5×t1mm				铁板8×8×t1mm				铁板12×12×t1mm
应差		工作距离的15%以下				工作距离的10%以下
重复精度		20μm以下				8μm以下				40μm以下
电源电压		12～24V DC±10%　脉动P-P 10%以下				10～30V DC　脉动P-P 10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管 · 最大流入电流：50mA · 外加电压：30V DC以下(输出和0V之间) · 剩余电压：0.4V以下 (流入电流为50mA时)				NPN开路集电极晶体管 · 最大流入电流：200mA(注2) · 外加电压：30V DC以下(输出和0V之间) · 剩余电压：1.5V以下(流入电流为200mA时) 0.4V以下(流入电流为50mA时)
输出工作		常开	常闭	常开	常闭	常开	常闭	常开	常闭	常开	常闭
短路保护		————————————				装　备
最大反应频率		1kHz								500Hz
工作状态指示灯		红色LED(输出ON时亮起)
环境性能	保护构造	IP67 (IEC)
	周围温度	－25～＋70°C，存储：－25～＋80°C
	周围湿度	35～95%RH，存储：35～95%RH				35～85%RH，存储：35～95%RH
	耐电压	AC500V 1分钟，所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，5MΩ以上，基于DC250V的高阻表				所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率：10～55Hz，双振幅：1.5mm，X,Y,Z各方向2小时
	耐冲击	加速度：200m/s²(约20G)，X,Y和Z各方向10次				加速度：300m/s²(约30G)，X,Y和Z各方向 10次				加速度：300m/s²(约30G)，X,Y和Z各方向10次
检测距离变化	温度特性	超过周围温度范围－25～＋70°C，＋20°C时检测距离的±20%以内				超过周围温度范围－25～＋70°C，＋20°C时检测距离的 +15%/-10%以内
	电压特性	电源电压±10%波动的±2%以内				电源电压±15%波动的±2.5%以内
材质		外壳：黄铜(镀镍) 树脂部分：TPX				外壳：黄铜(镀镍) 树脂部分：ABS
电缆		0.08mm² 3芯防油，耐冷热橡皮电缆，长3m		0.1mm² 3芯耐弯曲，防油，耐热绝缘橡皮电缆，长3m		0.14mm² 3芯防油，耐冷热橡皮电缆，长3m		0.15mm² 3芯耐弯曲，防油，耐热橡皮电缆，长3m		0.14mm² 3芯防油，耐冷热橡皮电缆，长3m
电缆延长		0.3mm²以上的电缆全长可延长至100m								0.14mm²以上电缆全长可延长至100m
重量		约30g								约60g
附件		螺母：2个齿锁垫圈：1个		螺母：2个齿锁垫圈：2个		螺母：2个齿锁垫圈：1个		螺母：2个齿锁垫圈：2个		螺母：2个齿锁垫圈：1个

注：
1) 最大工作距离是使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在周围温度不定或电源电压波动时能稳定检测标准检测物体的范围。
2) 最大流入电流根据周围温度变化。
3) 给出的螺纹型重量包括2个螺母与1个齿锁垫圈的重量。

I/O电路图和线路图

GX-5S□ GX-8M□ GX-8ML□

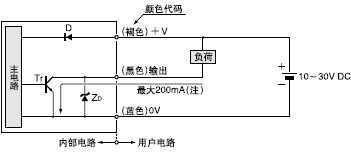

I/O电路图

符号...D ：反向电源极性保护二极管
ZD ：电涌吸收齐纳二极管
Tr ： NPN输出晶体管

· 如果1μF以上的电容器接在0V和输出之间或＋V和输出之间，如下所示，串联1个100Ω的电阻。

如果没有电阻，短路保护会被电容器的充电或非充电电流激活，结果无论何时打开电容器，都会延时反应，而连接上的电阻解决了这一问题。
线路图

注：最大流入电流根据周围温度而变化。

GX-3S□ GX-5M□ GX-4S□

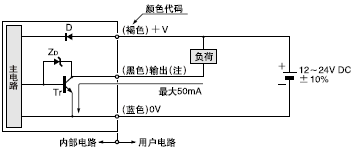

I/O电路图

注： GX-3S□，GX-4S□和GX-5M□的输出不装备短路保护。请勿将它们与电源或容量负荷直接连接。

符号...D ：反向电源极性保护二极管
ZD ：电涌吸收齐纳二极管
Tr ： NPN输出晶体管

线路图

检测特性图(典型)

GX-3S□ GX-5M□ GX-4S□

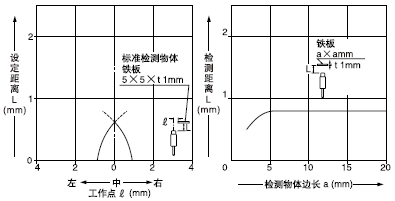

检测领域特性

检测物体尺寸和检测范围之间的相互关系

当检测物体尺寸小于标准尺寸(铁板5×5×t1mm)时，
检测范围如左图所示缩短。

GX-5S□

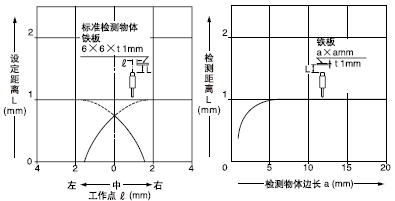

检测领域特性

检测物体尺寸和检测范围之间的相互关系

当检测物体尺寸小于标准尺寸(铁板6×6×t1mm)时，
检测范围如左图所示缩短。

GX-5S□

检测领域特性

检测物体尺寸和检测范围之间的相互关系

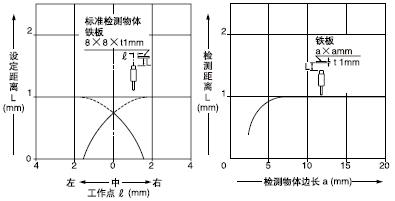

当检测物体尺寸小于标准尺寸(铁板8×8×t1mm)时，
检测范围如左图所示缩短。

GX-5S□

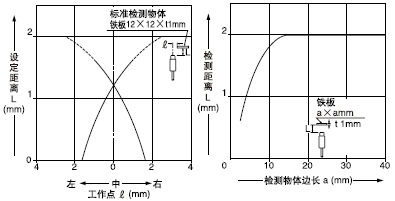

检测领域特性

检测物体尺寸和检测范围之间的相互关系

当检测物体尺寸小于标准尺寸(铁板×12×t1mm)时，检测范围如左图所示缩短。

注意事项

该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。

安装

· 紧固扭矩须如下所示。

用固定螺丝安装

<屏蔽螺纹型>

· 将固定螺丝在传感器表面上固定，不过分施力。务必使用带杯点端的固定螺丝。

型号	固定螺丝紧固位置A(mm)	紧固扭矩
GX-5M□	5～10	0.29N·m
GX-8M□	8～22	0.29N·m

注：固定GX-5M□时，使用M3以下固定螺丝。

<圆柱型和非屏蔽螺纹型>

型号	B(mm)	C(mm)	紧固扭矩
GX-3S□	5～10	3	0.29N·m
使用C支架时	5～10	3	0.58N·m
GX-4S□	5～10	3	0.58N·m
GX-5S□	8～20	5	0.29N·m
GX-8ML□	13～22	10	0.29N·m

注：突出部分需保持C(mm)以上，以避免检测范围的减小。

· 使用M3以下固定螺丝固定GX-3S□和GX-4S□，并与工作状态指示灯垂直安装。	· 当使用C支架时，放置在离传感器尾端3mm以上的传感器上。

· 固定非屏蔽型时，使用固定螺丝在传感器表面上固定。

用螺母安装

· 注意最大紧固扭矩随螺母位置不同而发生变化。

<屏蔽螺纹型>

<非屏蔽螺纹型>

型号	D(mm)	紧固扭矩
GX-4S□	2～3	0.49N·m
GX-4S□	3以上	1.47N·m
GX-8M□	3～11	1.47N·m
GX-8M□	11以上	3.43N·m
GX-8ML□	9～11	0.98N·m
GX-8ML□	11以上	3.43N·m

注：安装时不使螺母突出于螺纹部分。

· 为了提高紧固强度，GX-8M□和GX-8ML□型的螺纹呈特殊形状。直接在设备上进行螺纹加工后安装传感器时，必须确保底孔直径在φ 7.2mm以上。

与周围金属距离

· 由于传感器周围的金属会影响检测性能，请注意以下几点。

周围金属的影响

· 周围金属会影响检测性能。如下表所示保持最小距离。

传感器嵌入金属中

· 如果传感器完全嵌入金属中，检测范围会减小，特别是圆柱型和非屏蔽型，如下表所示保持最小距离。

型号	D(mm)
GX-3S□	3
GX-4S□	3
GX-5S□	4
GX-5M□	3
GX-8M□	4
GX-8ML□	8

型号	F(mm)	G(mm)
GX-3S□	3	φ 12
GX-4S□	3	φ 12
GX-5S□	5	φ 15.4
GX-8ML□	10	φ 30

防止相互干扰

· 当两台以上传感器平行或面对面安装时，请按下表所示保持最小距离，以防止相互干扰。

面对面安装

型号	H(mm)	J(mm)
GX-3S□	16	16
GX-4S□	16	16
GX-5S□	20	15
GX-5M□	10	10
GX-8M□	20	15
GX-8ML□	50	30

平行安装

检测范围

· 检测范围是使用标准检测物体时的检测范围。当使用非铁金属时，检测范围通过乘以如下图所示的修正系数而得。

修正系数

型号	GX-3S□ GX-4S□	GX-5M□	GX-5S□ GX-8M□ GX-8ML□
铁	1	1	1
不锈钢 (SUS304)	约0.65	约0.83	约0.7
黄铜	约0.36	约0.61	约0.4
铝	约0.30	约0.58	约0.35

其他

· 电源接通后的短时间(10ms)内，请勿使用。

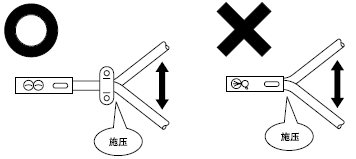

· 当传感器安装在移动基座上时，请勿对传感器电缆接合处施压。
[备有附带耐弯曲电缆的传感器，它们的型号后有“-R”。]

· GX-3S□，GX-4S□和GX-5M□的输出不装备短路保护，请勿将它们与电源或容量负荷直接连接。

尺寸(单位：mm)

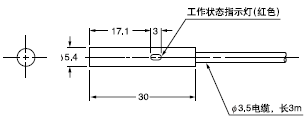

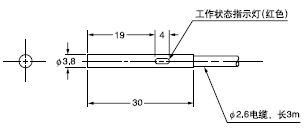

GX-3S□ 传感器

GX-4S□ 传感器

GX-5S□ 传感器

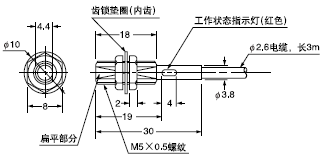

GX-5M□ 传感器

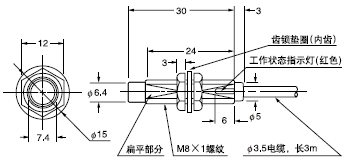

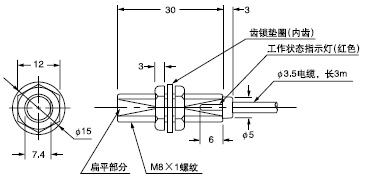

GX-8M□ 传感器

GX-8ML□ 传感器

MS-SS3-2 用于GX-3S□的C支架(附件)

MS-SS3 用于GX-3S□的传感器安装支架(附件)
MS-SS5 用于GX-5S□的传感器安装支架(附件)

注：使用C支架，可使适用紧固力达到双倍。

型号	MS-SS3	MS-SS5
A	16	18
B	9	10
C	6.3	8.3
D	4.9	6.1
适用型号	GX-3S□	GX-5S□
