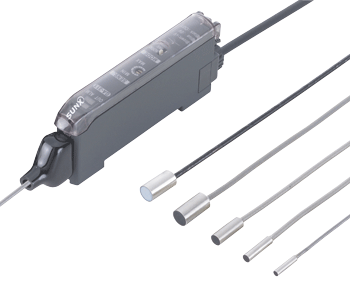

小型接近传感器

GA-311/GH系列

特点：具有实现高速应答和优良的施工性

适用于高速检测

实现高达3.3kHz的反应频率。即使是高速移动的物体也能检测。

IP67g(JEM)的检测头品种繁多

有从超小型的"2.8mm到防溅型一共5种检测头。而且，由于是IP67g(JEM)的耐油型(GH-2SE除外)，因此在恶劣环境中也能放心使用。

用途

小型金属零件的检测	齿轮的转速检测

安装、保养、维护

极佳的施工性·维护性

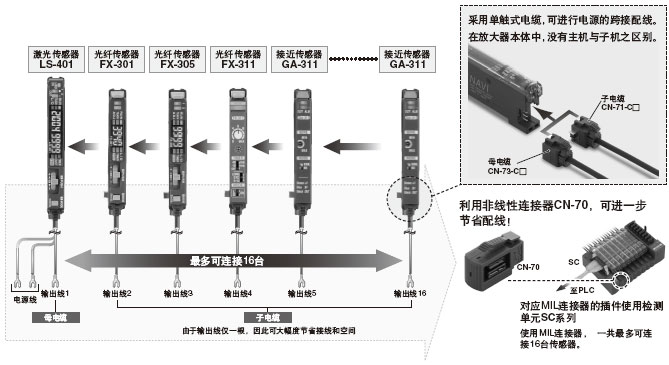

采用与光纤传感器FX-300系列同样的样式，由于单触式电缆的形状也相同，可将光纤传感器
与激光传感器混合使用，从而可节省电源接线。极佳的施工性·维护性

配置可用性增强功能

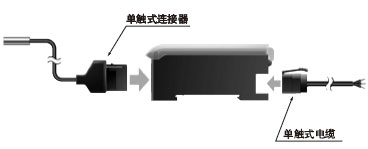

单触式连接

采用单触式连接器连接检测头和放大器。无需再像以前一样用螺丝刀进行接线作业。

功能

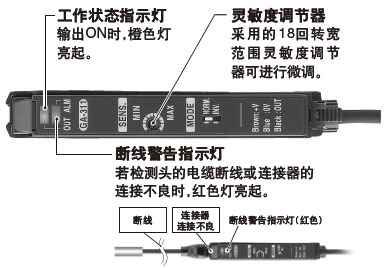

装备断线警告指示灯

订购指南

检测头

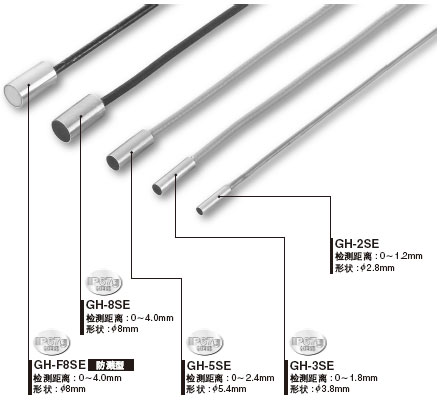

种类	形状 (mm)	检测距离(注1)	型号	应差(磁滞现象)
圆柱型		最大工作距离-->1.2mm 稳定检测范围-->(0～0.6mm)	GH-2SE	0.07mm以下
		1.8mm(0～0.8mm)	GH-3SE	0.05mm以下
		2.4mm(0～1.0mm)	GH-5SE	0.05mm以下
防测型		4.0mm(0～2.0mm)	GH-8SE	0.04mm以下
防测型		4.0mm(0～2.0mm)	GH-F8SE	0.04mm以下

注:
1) 稳定检测范围是指传感器能满足标准检测物体所有规格的检测范围。
最大工作距离是指传感器(在+20°C稳定温度下)检测标准检测物体的最大距离。
在稳定检测范围内使用适用于精确检测。

放大器(放大器本体不附带单触式电缆，请另行订购。)

种类	形状	型号	输出
连接器型		GA-311	NPN开路集电极晶体管

单触式电缆(放大器本体不附带单触式电缆，请另行订购。)

种类	形状	型号	输出
母电缆 (3芯)	CN-73-C1	长度1m	0.15mm² 3芯片侧连接器带橡胶绝缘电缆电缆外径： φ3.0mm
	CN-73-C2	长度2m
	CN-73-C5	长度5m
子电缆 (1芯)	CN-71-C1	长度1m	0.15mm² 1芯片侧连接器带橡胶绝缘电缆电缆外径：φ3.0mm
	CN-71-C2	长度2m
	CN-71-C5	长度5m

尾盘(放大器本体不附带尾盘，在实际安装时，请另行订购。)

形状	型号	内容
	MS-DIN-E	当串联连接多个放大器，或在DIN导轨上移动放大器时，这些尾盘确保所有的放大器安全安装并充分连(每套2个)

母电缆	子电缆
·CN-73-C□	·CN-71-C□

配件(另售)

品名	型号	内容
放大器安装支架	MS-DIN-2	放大器专用的支架。
检测头安装支架	MS-SS3	用于GH-3SE的安装支架
	MS-SS5	s用于GH-5SE的安装支架
	MS-SS8	用于GH-8SE的安装支架

放大器安装支架	检测头安装支架
MS-DIN-2	MS-SS□ 可方便地固定检测头。

规格

检测头

种类		圆柱型				防溅型
型号		GH-2SE	GH-3SE	GH-5SE	GH-8SE	GH-F8SE
组合放大器		GA-311
稳定检测范围(注1)		0～0.6mm	0～0.8mm	0～1.0mm	0～2.0mm
最大工作距离(注1)		1.2mm	1.8mm	2.4mm	4.0mm
标准检测物体		铁板5×5×t1mm			铁板10×10×t1mm
应差(注2)		0.07mm以下	0.05mm以下		0.04mm以下
重复精度(注2)		沿检测轴，垂直于检测轴：1 m以下
	保护构造	IP50(IEC)	IP67(IEC)􀄂IP67g(JEM)
耐环境性能	周围温度	－10～＋60°C、存储时：－20～＋70°C
	周围湿度	35～85%RH、存储时：35～85%RH
	耐振动	频率:10～55Hz 双振幅1.5mm X, Y和Z各方向2小时
	耐冲击	加速度500m/s² (约50G) X, Y和Z各方向5次
温度特性(注3)		±7%以内	±5%以内	±4%以内
材质		外壳：不锈钢(SUS303) 检测部：PVC	外壳：不锈钢(SUS303) 检测部：ABS	外壳：不锈钢(SUS303) 检测部：PAR	外壳：不锈钢(SUS303) 检测部：ABS	外壳：不锈钢(SUS303) 检测部：氟化树脂
电缆(注4)		带连接器耐油性高频率共轴电缆，长3m				防溅电缆(电缆被覆：氟化树脂)，长3m
重量		本体重量：约15g、捆包重量：约30g	本体重量：约35g、捆包重量：约45g		本体重量：约40g、捆包重量：约55g	本体重量：约55g、捆包重量：约70g

注：
1) 稳定检测范围是指传感器能满足标准检测物体所有规格的检测范围。
最大工作距离是指传感器(在+20°C稳定温度下)检测标准检测物体的最大距离。
在稳定检测范围内使用适用于精确检测。
2) 在稳定检测范围内的数据。
3) 指在0～+55°C、+20°C时稳定检测范围内的工作距离变动。(单独检测头的数据)
4) 请勿变更检测头的电缆长度。
放大器

型号		GA-311
组合检测头		GH-□SE
电源电压		12～24V DC±10% 脉动P-P10%以下
消耗电流		25mA以下
输出		NPN开路集电极晶体管最大流入电流：100mA(连接5台以上时为50mA) 外加电压：30V DC以下(输出和0V之间) 剩余电压：1V以下(流入电流为100mA时、连接5台以上时为50mA)
输出工作		常开型/常闭型可通过开关选择
短路保护		装备
最大反应频率		3.3kHz
工作状态指示灯		橙色LED(输出ON时亮起)
断线警告指示灯		红色LED(检测头断线时、接触不良时亮起)
灵敏度调节器		备有18回转调节器
耐环境性能	周围温度	－10～＋60°C(4～7台连接时：－10～＋50°C、8～16台连接时：－10～＋45°C)(注意不可结露、结冰)、存储时：－20～＋70°C
	周围湿度	35～85%RH、存储时：35～85%RH
	耐电压	AC1,000V 1分钟, 所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间, 20MΩ以上, 基于DC250V的高阻表
	耐振动	频率：10～150Hz 双振幅：0.75mm X, Y和Z各方向2小时
	耐冲击	加速度：100m/s²(约10G) X, Y和Z各方向3次
温度特性(注1)		±5%以内
材质		外壳：耐热ABS、外壳罩：聚碳酸酯
连接方式		连接器连接(注2)
电缆延长		0.3mm² 以上的电缆全长可延长至100m(扩展5～8台时：50m、扩展9～16台时：20m)
电重量		本体重量：约15g、捆包重量：约40g

注：
1)指在0～+55°C、+20°C时稳定检测范围内的工作距离变动(放大器单位的值)。
2)不附带单触式电缆。请务必另行订购。
母电缆(3芯)：CN-73-C1(电缆长1m)、CN-73-C2(电缆长2m)、CN-73-C5(电缆长5m)
子电缆(1芯)：CN-71-C1(电缆长1m)、CN-71-C2(电缆长2m)、CN-71-C5(电缆长5m)

I/O电路与连接

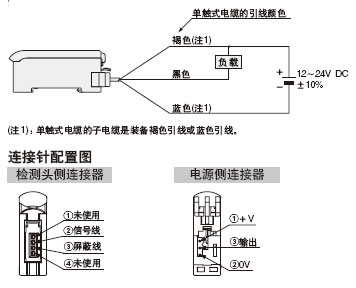

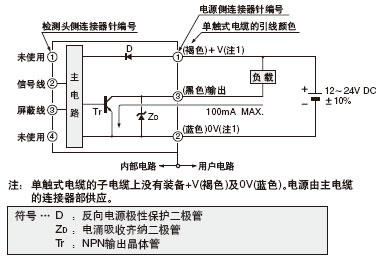

I/O电路图	接线图

检测特性图(典型)

GH-2SE
检测领域特性		检测物体尺寸和检测距离之间的相互关系
	左图为经过灵敏度调节后，正好检测设定距离为0.6mm，尺寸为 5×5×t1mm的铁板的情况。		当检测物体尺寸小于标准尺寸 (铁板5×5×t1mm)时，检测距离如左图所示缩短。左图为经过灵敏度调节后，正好检测设定距离为0.6mm，尺寸为5×5×t1mm的铁板的情况。

GH-3SE
检测领域特性		检测物体尺寸和检测距离之间的相互关系
	左图为经过灵敏度调节后，正好检测设定距离为0.8mm，尺寸为 5×5×t1mm的铁板的情况。		当检测物体尺寸小于标准尺寸 (铁板5×5×t1mm)时，检测距离如左图所示缩短。左图为经过灵敏度调节后，正好检测设定距离为0.8mm，尺寸为 5×5×t1mm的铁板的情况。

GH-5SE
检测领域特性		检测物体尺寸和检测距离之间的相互关系
	左图为经过灵敏度调节后，正好检测设定距离为1mm，尺寸为 5×5×t1mm的铁板的情况。		当检测物体尺寸小于标准尺寸 (铁板5×5×t1mm)时，检测距离如左图所示缩短。左图为经过灵敏度调节后，正好检测设定距离为1mm，尺寸为5×5×t1mm的铁板的情况。

GH-8SE GH-F8SE
检测领域特性		检测物体尺寸和检测距离之间的相互关系
	左图为经过灵敏度调节后，正好检测设定距离为2mm，尺寸为 10×10×t1mm的铁板的情况。		当检测物体尺寸小于标准尺寸 (铁板10×10×t1mm)时，检测距离如左图所示缩短。左图为经过灵敏度调节后，正好检测设定距离为2mm，尺寸为 10×10×t1mm的铁板的情况。

使用指南

请勿将本产品作为人体保护用的检测装置。如以人体保护为目的，请使用OSHA、ANSI及IEC 等各国适用于人体保护用的产品。

检测头与放大器必需配套使用。
请勿变更检测头电缆的长度。

检测头的安装

用固定螺丝安装

紧固扭矩如下表所示。
确保使用带先端凹处的固定螺丝。
与周围金属的间距

型号	紧固扭矩	A(mm)
GH-2SE	0.17N·m	3以上
GH-3SE	0.17N·m	4以上
GH-5SE	0.78N·m	5以上
GH-8SEGH-F8SE	0.59N·m	5以上

与周围金属的间距

若周围有金属，会影响检测性能。
按下表所示保持最小间距。
与周围金属的间距

型号	B(mm)
GH-2SE	3
GH-3SE	4
GH-5SE	5
GH-8SE GH-F8SE	9

防止相互干扰

当两台以上检测头平行安装或面对面安装时，请按下表所示保持最间距，以防止干扰。

<面对面安装>	<平行安装>

型号	C(mm)	D(mm)
GH-2SE	15	10
GH-3SE	20	15
GH-5SE	25	20
GH-8SE GH-F8SE	40	26

检测距离

规格表上各产品的检测距离是根据标准检测物体所得的数值。请注意当检测非铁金属时，检测距离需要通过乘以下表所示的修正系数
而得。

修正系数表

型号	GH-2SE	GH-3SE	GH-5SE	GH-8SE GH-F8SE
铁	1	1	1	1
不锈钢 (SUS304)	约0.68	约0.55	约0.69	约0.64
黄铜	约0.53	约0.35	约0.41	约0.37
铝	约0.51	约0.33	约0.39	约0.32

注：如果检测物是电镀过的，检测距离也会改变。

其他

· 电源接通后的短时间(约0.5s)内，请勿使用。
· 请勿使用在振动剧烈的地方，以免误动作。
· 请勿过度弯曲检测头的电缆引线部及施加拉伸等的压力。

尺寸(单位：mm)

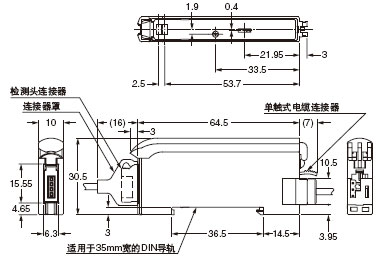

GA-311(传感器)

GH-2SE GH-3SE GH-5SE GH-8SE GH-F8SE(检测头)

型号	A	B	C
GH-2SE	φ2.8	12	φ1.6
GH-3SE	φ3.8	15	φ2.5
GH-5SE	φ5.4	15	φ2.5
GH-8SE	φ8.0	15	φ2.5
GH-F8SE	φ8.0	15	φ2.65

注：此正面图是已安装检测头连接器及单触电缆连接器的图。
上图为无检测头连接器、单触电缆连接器及无罩的状态。

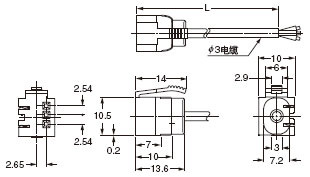

CN-73-C1 CN-73-C2 CN-73-C5 (母电缆(另售))

MS-DIN-2 (放大器安装支架(另售))

·长度(L)

型号	长度(mm)
CN-73-C1	1,000
CN-73-C2	2,000
CN-73-C5	5,000

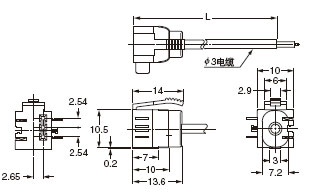

CN-71-C1 CN-71-C2 CN-71-C5 (子电缆(另售))

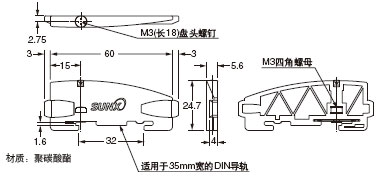

MS-DIN-E(尾盘(另售))

·长度(L)

型号	长度(mm)
CN-73-C1	1,000
CN-73-C2	2,000
CN-73-C5	5,000

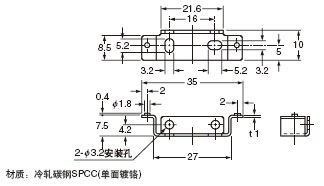

MS-SS3 MS-SS5 MS-SS8 (检测头安装支架(另售))

型号	MS-SS3	MS-SS5	MS-SS8
D	16	18	20
E	9	10	11
F	6.3	8.3	10.3
G	4.9	6.1	6.5
适用检测头型号	GH-3SE	GH-5SE	GH-8SE
