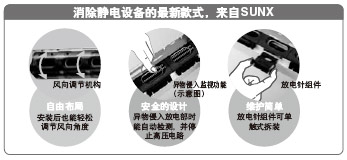

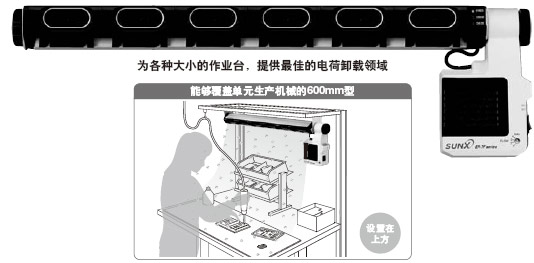

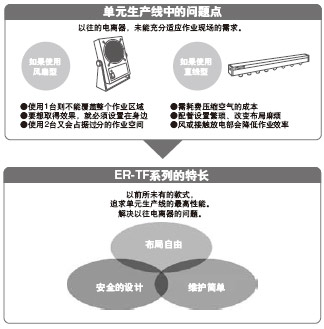

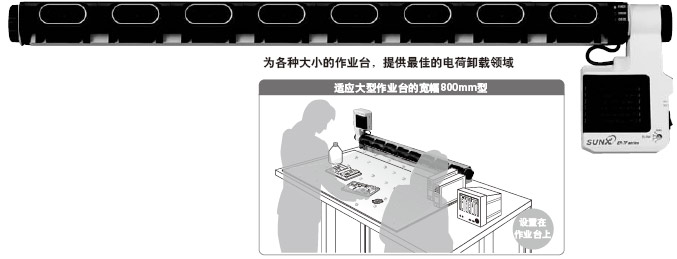

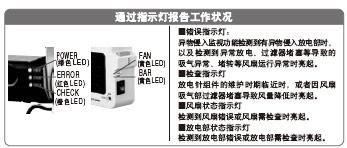

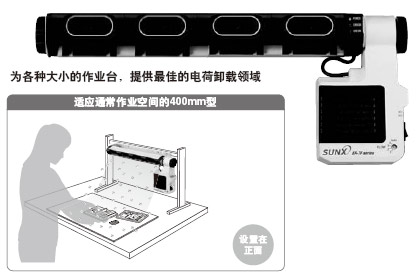

| 项目\种类\型号 |
大范围风扇型 |
| ER-TF04 |
ER-TF06 |
ER-TF06 |
| 电荷卸载时间 |
约1秒(注1) |
| 离子平衡 |
±10V以下(注2) |
| 电源电压 |
附属AC适配器输入：100～240V AC±10% 50/60Hz(注3)(输出：24V DC) |
| 消耗功率 |
80VA以下(100V时：70VA以下) |
| 放电方式 |
稳态DC方式 |
| 周围温度/周围湿度 |
0～＋50°C(不可结露)/35～65%RH(不可结露) |
| 材质 |
直线型单元外壳：ABS、风扇单元外壳：PC、放电针：钨、安装配件：SPCC |
| 重量 |
约1.0kg |
约1.2kg |
约1.4kg |
| 附件 |
AC适配器、F.G.接线电缆、更换用空气滤网5片、带接地的万能插头(三芯)、填缝密封2片 |
| 标准价格(不含税) |
公开价 | |
|
注：
1) 距气流出口前表面200mm、本产品中央处、风量最大时的代表示例。
2) 距气流出口前表面300mm、本产品中央处、风量最大时的代表示例。
3) 附件AC适配器的AC电缆的额定电压为125V。工作电压超过125V时，请另行准备适用的AC电缆。 |
I/O电路图和线路图 |
|
|
|
 |
| 端 子No. |
名称 |
| 1 |
N.C.(不使用) |
| 2 |
错误输出 |
| 3 |
COM(-) |
| 4 |
0V |
| 5 |
+V |
| 6 |
F.G. | |
 |
电荷卸载特性图(典型例) |
| 通过150mmCPM(充电板监视器)测定。(在CPM中心位置) |
|
|
 |
|
|
 |
|
|
 |
请正确使用 |
| 使用前请务必认真阅读产品附带的使用说明书。 |
·本产品以在工业环境中使用为目的而开发、制造的。
· 本产品为一般工业用的电荷卸载设备，请勿将其用于与人身安全、健康的维持和管理相关的医疗器具，以及作为防止人身和财产安全事故的防范装置中使用。
·请勿在有易燃、可燃物的危险场所使用本产品。
·由于本产品会释放臭氧，在密闭的场所使用时，请务必确保通风良好。
·风扇吸气口前方10mm以内，请勿放置阻碍空气流入的物品，否则可能导致事故或故障。
·为防止触电、确保电荷卸载的效果，请务必将主体的F.G端子接地。
·放电针上施加有高压电，绝不可触摸，以防触电。
·放电针前端尖锐，操作时务请小心，以防受伤。 |
|
|
|
· 离子气流出口前方100mm以内(参照下图)，请勿放置物体或其它的
电离器。否则可能会影响本产品的工作和性能。 |
·进行保养维护作业之前，请务必先切断电源。
·放电针头部尖锐，清洁时请充分注意。
· 长时间使用后，放电针及其周围以及风扇过滤器容易积尘。如不及时清洁，将影响本产品的电荷卸载功能，并引发故障或事故。因此请定期(放电针每周一次、空气过滤器两个月一次)清洁。
· 放电针有使用寿命，清洁后也不能恢复电荷卸载能力时，建议更换放电针组件。更换时请同时更换所有放电针组件。 |
 | |
尺寸(单位：mm) |
| 尺寸的CAD数据，可从Web网站(sunx.jp)下载。 |
 |
| 型号 |
A |
B |
C |
D |
E |
F |
G |
| ER-TF04 |
414 |
240 |
351.5 |
290 |
190 |
255 |
120 |
| ER-TF06 |
574 |
400 |
511.5 |
450 |
350 |
400 |
280 |
| ER-TF08 |
734 |
580 |
671.5 |
610 |
510 |
560 |
440 | |
