精密显微镜

MV-S系列

特点：图像精细鲜明，检测高效可靠

应用示例

电缆的焊点(×40倍)

IC的焊点(×40倍)

端子的焊点(×60倍)

电缆的铆接(×20倍)

接点(×40倍)

金属丝焊接(×180倍)

孔的加工面(×30倍)

端子的金属触头(×60倍)

刀刃(×40倍)

景深和高分辨率的“精细鲜明图像”

同等级中首次装备了高清晰镜头，同时实现大景深与高分辨率。凭借整体聚焦时前所未有的“精细鲜明图像”，可进行精度更高的检测和观测。

景深和高分辨率的“精细鲜明图像”

以往机型印刷电路板(×30倍)

景深大MV-S印刷电路板(×30倍)

凭全景观测，获得立体捕捉图像的观测力

通常仅能从正上方俯视观测的对象物，现在可以从倾斜35°角进行立体观测。进一步还可以不移动观测对象，进行360°全方位观测，有助于发现从正上方无法观测到的缺陷。

电机零件(印刷电路板)	金属(刀具)
可观测到零件之间的焊点状况，从正上方则观测不到。	可全方位立体观测刀刃的磨削状态。

强力支持检查作业的观测应用软件

可直接测量所观测的图像。也可用标识器在图像上作标记、写注释等。可实时进行检查、解析所需的处理作业，因此可迅速而准确地完成作业。

强力支持检查作业的观测应用软件

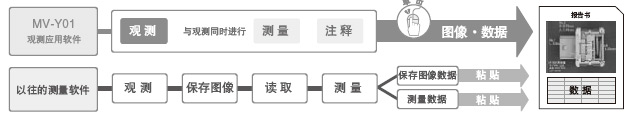

提高检测精度和效率：综合观测功能	可边观测边测量：实物图像测量功能

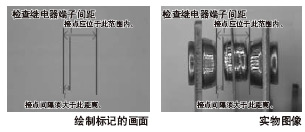

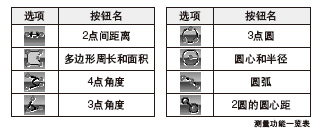

可以在图像上作任意形状的标记、注释，如果作为检查的判断基准和作业指示加以利用，可与受检对象直接比对确保检查作业的准确性。所作的标记等可存储、读取。	可对正在观测的图像进行测量。由于标定也很简单，谁都能测量图像上的观测对象并将它保存。

轻松制作报告书：直接报告功能	检查履历的存储也简便：快照功能

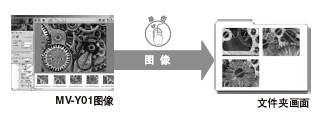

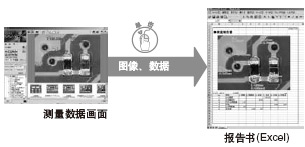

在实物图像上的测量数据、所作的标记或注释可以与图像一起直接(单击)生成Microsoft® Excel文件。从而可迅速方便地制成报告书。	受检对象等的实物图像，可在电脑或服务器上以任意文件名存储。仅单击便可连续存储，因此可现场管理检查履历。

※ Microsoft® Excel是美国微软公司在美国以及其他国家的商标或注册商标。

镜头一按即可更换。可根据不同观测对象获取最佳图像。

旋转头适配器同级别首创 ※	长焦距镜头新提案

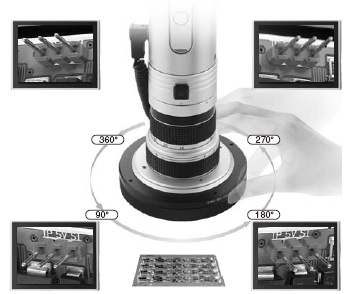

360°角度全景立体观测隐藏的缺陷通过全方位全景观测器可进行立体观测(视角为35°)。可发现正上方观测难以发现的缺陷。	兼具大景深与鲜明图像的长距离观测凭借100mm的长距离与大景深，使有高低落差的观测对象或场景深处也能鲜明地被观测。

滑动头适配器新提案	滑动头适配器新提案
可调式照明能找到鲜明的映像位置将距离可调式LED照明设定在最佳位置，即可获得观测对象的更鲜明的映像。	减轻高倍率观测的压力装备了倍率切换功能，50倍与180倍的倍率一按即可切换。以50倍率寻找观测点，以180倍率进行详细观测。

考虑到现场方便使用的“简洁设计”

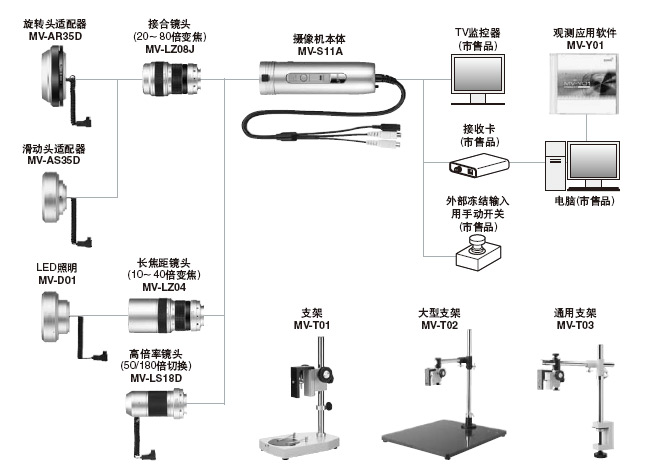

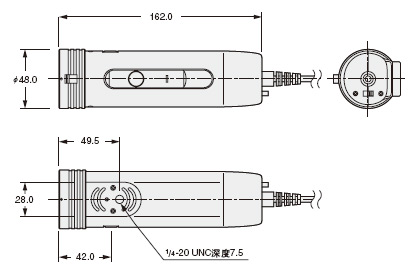

系统构成规格

电源电压	5V DC (专用AC适配器100～240V AC)
消耗电流	870mA以下
图像输出	NTSC方式
摄像元(器)件	1/4英寸行间式彩色CCD
像素总数	约41万像素
有效像素数横(H)×纵(V)	约38万像素 768×494
冻结功能	1画面
外部冻结输入	输入条件：无电压接点输入 Low时(下降时)－画面冻结切换动作(冻结/解除)
电源指示灯	蓝色LED 电源接通时亮起
周围温度	0～＋40°C(注意不可结露、结冰) 存储：－10～＋60°C
周围湿度	80％RH以下，存储：80％RH以下
电缆长度	2m
电缆长度	AC适配器输入：100～240VAC 50/60Hz 31VA 输出：5V DC 2.6A 视频电缆(2m)、摄像机保护罩
