【产品介绍】
【双绞线传输设备应用简介】
双绞线的使用由来已久，在很多工业控制系统中和干扰较大的场所以及远距离传输中都使用了双绞线，我们今天广泛使用的局域网也是使用双绞线对。双绞线之所以使用如此广泛，是因为它具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。双绞线对信号也存在着较大的衰减，视频信号如果直接在双绞线内传输，也会衰减很大，所以视频信号在双绞线上要实现远距离传输，必须进行放大和补偿，双绞线视频传输设备就是完成这种功能。加上一对双绞线视频收发设备后，可以将图象传输到1至2km。双绞线和双绞线视频传输设备价格都很便宜，不但没有增加系统造价，反而在距离增加时其造价与同轴电缆相比下降了许多。所以，安防监控、多媒体网络教学等等系统中用双绞线进行传输具有明显的优势：
1）传输距离远、传输质量高。由于在双绞线收发器中采用了先进的处理技术，极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差，保持了原始图象的亮度和色彩以及实时性，在传输距离达到1km或更远时，图象信号基本无失真。如果采用中继方式，传输距离会更远。
2）布线方便、线缆利用率高。一对普通电话线就可以用来传送视频信号。另外，楼宇大厦内广泛铺设的5类非屏蔽双绞线中任取一对就可以传送一路视频信号，无须另外布线，即使是重新布线，5类缆也比同轴缆容易。此外，一根5类缆内有4对双绞线，如果使用一对线传送视频信号，另外的几对线还可以用来传输音频信号、控制信号、供电电源或其它信号，提高了线缆利用率，同时避免了各种信号单独布线带来的麻烦，减少了工程造价。
3）抗干扰能力强。双绞线能有效抑制共模干扰，即使在强干扰环境下，双绞线也能传送极好的图象信号。而且，使用一根缆内的几对双绞线分别传送不同的信号，相互之间不会发生干扰。
4）可靠性高、使用方便。利用双绞线传输视频信号，在前端要接入专用发射机，在控制中心要接入专用接收机。这种双绞线传输设备价格便宜，使用起来也很简单，无需专业知识，也无太多的操作，一次安装，长期稳定工作。
5）价格便宜，取材方便。由于使用的是目前广泛使用的普通5类非屏蔽电缆，购买容易，而且价格也很便宜，给工程应用带来极大的方便。

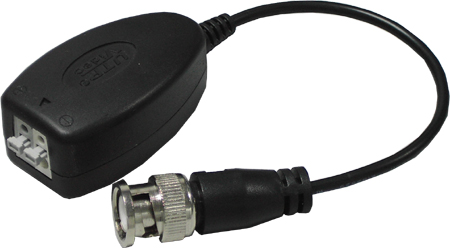

300米无源双绞线视频传输器－－UTP101P-Ⅱ
【产品介绍】
UTP101P－Ⅱ是一款主要应用在安防、教学等领域的高清晰AV信号无源双绞线视频传输设备，它使用五类或五类以上非屏蔽双绞线作为传输介质，能够实时传输彩色或单色PAL NTSC SECAM等制式的基带视频信号。
在实际工程中，我们采取两个UTP101P－Ⅱ（配成一对）组合起来使用，可传输一路视频、音频或控制信号，传输距离为0－300米，双绞线质量好时可达600米。UTP101P－Ⅱ也可以与UTP101AR、UTP104AR配对使用，传输距离在600－900米。UTP101P－Ⅱ（干扰抑制及抗电磁辐射能力较强，可以在各种干扰情况较复杂的环境里使用，并且也不对外界产生电磁干扰，是相当环保和经济的。同时，五类或五类以上非屏蔽双绞线中共有的4对线，每一对线都可以传输一路信号，可以使电话、RS485控制数据、音频、多路视频甚至低压电源共缆传输。与传统视音频传输方案相比，采用无源双绞线视频传输器可以极大地降低成本，提高性能；与其他同类产品相比，优特普科技产品的性能更强，稳定性更好，性价比优势更为明显。
【产品特点】
★传输效果好：实时传输清晰的AV信号，视频效果质量高。
★传输距离远：无需电源传输距离300米。
★安全性能高：干扰抑制，3级防雷，耐火耐高温，抗静电、低EMI、线路瞬态冲击保护。
★外观设计科学：带线头，便于安装在硬盘录像机上，接口方便美观、SMT表贴工艺设计。
★安装简便：无需使用工具，徒手可安装
【产品售后服务】
一年保换（详情请浏览保修卡）
【通过认证】
【产品性能参数】
|
项目 |
安全要求 |
符合标准 |
|
视频传输性能 |
兼容视频制式 |
PAL,NTSC,SECAM等基带信号 |
|
信号传输带宽 |
0-6MHz |
|
最大传输距离 |
300米（UTP102P）/900米（UTP101AR）
选用UTP CAT5E标准线材 |
|
抗干扰 |
>60db |
|
信号
接口
部分 |
视频输入端口 |
卡针公制BNC座，75欧姆阻抗 |
|
视频输出端口 |
卡线固定型接线端子，50欧姆阻抗 |
|
视频输入端口防护 |
2KV（共模）
执行标准:
10/700us波 IEC6100-4-5 ,
1955(GB/T 17626.5-1999) |
|
视频输出端口防护 |
执行标准:
10/700us波 IEC6100-4-5 ,
1955(GB/T 17626.5-1999) |
|
静电
防护 |
整机静电防护 |
6KV接触放电，8KV空气放电
|
|
可靠性 |
平均故障间隔
时间(MTBF) |
>50000小时 |
|
机械材料特性 |
外观尺寸 |
35mm×205mm×20mm
包括BNC接头的体积 |
|
外壳材料 |
ABS工程塑料 |
|
外观颜色 |
黑色 |
|
环境
要求 |
工作温度 |
－20℃～70℃ |
|
相对湿度 |
0～95%（非冷凝） |
|
储存温度 |
－40℃～150℃ |
|
包装 |
包装材料 |
K2K |
|
包装体积 |
122mm*86mm*30mm |
|
认证 |
CE认证，ROHS认证 |
CE认证，ROHS认证 |
|
环保
要求 |
可提供环保产品 |
通过ROHS认证 |

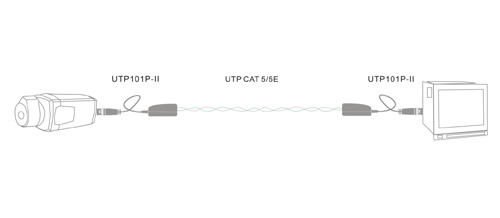

【产品应用示意图】
【产品应用范围】
安防监控系统
多媒体网络教学系统 |
