概述
UHZ-54型系列磁翻球液位计是以磁浮子为测量元件、经磁系统耦合将受压或敞口容器中的被测介质液位传递至指示器的液位或界位测量仪表。其基本型为现场指示型，现场指示具有两种指示方式，一种翻球式（UHZ-54），另一种翻柱式（UHZ-52）。基本型配上液位报警器可实现远距离液位或界位的上下越位报警，限位控制或联锁；与远传（变送）装置配合可将液位的变化转换成标准直流信号4~20mA（两线制），成为DDZ-III型电动单元组合仪表的变送单元，实现液位或界位的远距离指示、检测或控制。
浮子液位计具有结构简单，检测功能齐全、读数直观、醒目、测量范围大等优点。尤其对在大量程、强腐蚀性、易燃、易爆等场合，更为适用。
浮子液位计有普通型，隔爆型和本质安全型三种结构形成，用户可以根据现场防爆要求选用相应的产品。
根据浮子液位计的使用情况及用户的需求，在原有现场指示型的基础上增加了翻球式液位指示，使现场指示更加可靠、清晰。对远传装置亦作了改进，原来的三线制，改为两线制，并使之一体化，使仪表的各种性能提高。用户安装维修更加方便。
□主要技术参数
●测量范围：在500~8000mm测量范围内，用户可根据需要任意选择。
●现场指示精度：±10mm
●介质温度：-80~＋120℃
●介质密度：≥0.45g/cm3
●工作压力：PN1.6 2.5 4.0 6.4 10.0 16.0 MPa。压力≥PN10.0MPa，请订货时注明。
●介质粘度：≥1St（10-4/m2/S）
●连接法兰：DN20 DN25，可根据用户要求定做。
□产品选型表
|
序号 |
型号 |
规格编号 |
内容 |
|
1 |
UHZ-54 |
|
|
|
|
|
|
|
基本型、仅有现场指示 |
|
2 |
液位界位 |
A |
|
|
|
|
|
|
液位测量 |
|
B |
|
|
|
|
|
|
界位测量 |
|
3 |
压力等级PN MPa |
|
1 |
|
|
|
|
|
PN1.6 |
|
2 |
|
|
|
|
|
PN2.5 |
|
3 |
|
|
|
|
|
PN4.0 |
|
4 |
|
|
|
|
|
PN6.4 |
|
5 |
|
|
|
|
|
PN10.0 |
|
6 |
|
|
|
|
|
PN16.0 |
|
4 |
报警器 |
|
|
0 |
|
|
|
|
无 |
|
A |
|
|
|
|
带上限报警 |
|
B |
|
|
|
|
带下限报警 |
|
C |
|
|
|
|
带上、下限报警 |
|
5 |
远传（变送）装置 |
|
|
|
0 |
|
|
|
无 |
|
A |
|
|
|
输出4~20mA.DC |
|
6 |
供电电源 |
|
|
|
|
1 |
|
|
24V.DC |
|
2 |
|
|
220V.AC50HZ |
|
7 |
防爆方式 |
|
|
|
|
|
0 |
|
普通型（无防爆要求） |
|
C |
|
隔爆型（防爆标志dII BT4） |
|
A |
|
本质安全型
（防爆标志ibII BT4） |
|
8 |
附加规格 |
|
|
|
|
|
|
/E |
带蒸汽夹套 |
|
/R |
带散热片（介质入口处） |
|
/LB |
配带安全栅
（仅用于本质安全型） |
注：订货时还应注明介质密度、温度及测量范围。
□主要结构及工作原理

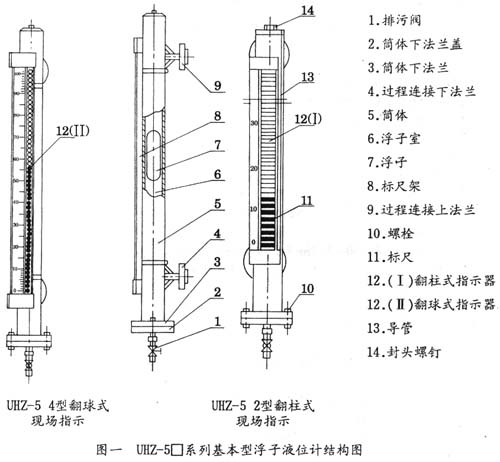

基本型结构见图一，由筒体5、浮子7、浮子室6、法兰4.9、标尺11、标尺架8、指示器12、导管13等部分组成。它经上、下过程连接法兰安装于容器的侧面，根据浮子重量和浮子排开液体体积重量相等的原理，使装有永久磁钢的浮子浮在被测介质中，并随液位或界位的变化而上、下移动。浮子内磁钢所在的位置（即实际液位或界位的高度）通过磁系统的耦合被传递到现场指示器，并从标尺上读出液位或界位的高度。
□订货须知
●型号规格 ●介质密度
●测量范围 ●工作压力
●工作温度 ●材质
