□  概述 UQK-71系列干簧式浮球液位控制器，广泛用于民用建筑用水 池、水塔、水箱，
以及石油化工、造纸、食品、污水处理等行业内 开口或密闭储罐，地下池槽中各种
液位的液位测量，被检测的介质 可分水、油、酸、碱、工业污水等各种导电及非导
电液体，本控制 器可对液位进行自动控制。

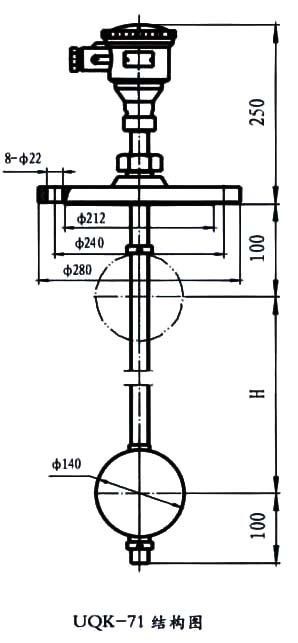

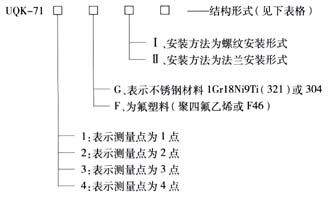

□  型号说明

结构形式 （型号）	结  果	功  能
a	一只常开干簧（上位） 一只常闭干簧（下位）	高水位开泵 低水位停泵
b	一只常开干簧（上位） 一只常闭干簧（下位）	高水位开泵 低水位停泵
c	一只常开干簧管（上位） 一只常闭干簧管（下位）	自动控制
d	三只常开干簧 一只常闭干簧	用于上、下位液位控制和高低极限液位报警
e	一只常开干簧 三只常闭干簧	用于上、下位液位控制和高低极限液位报警
f	四只常开干簧管	自动控制



  □  主要技术指标

1、测量范围

G型（不锈钢）≤4m，（4m以上协商解决）

F型（氟塑料）≤4m

2、被测介质温度

国产干簧管－10℃~+80℃，进口干簧管－10℃~+100℃

3、被测介质比重：＞0.7g/cm³

4、工作压力：≤1.6MPa

5、干簧管触点容量：220VAC，1A

□  工作原理

在控制器中装若干只GAG-5型大功率干簧管，当装有磁钢的浮球随液位上、下
时干簧管的触点随着发生动作，从而达到控制液位的目的。可驱动泵对液位进行全自
动控制

□  安装和接线

1、  法兰安装G－法兰标准HG20592－97DN150、PN1.6（其它法兰标准协商解决）螺纹
安装螺纹尺寸M30×2

2、  传感器与显示仪之间的联接线不能与交流电源同路敷设，因为感应交流电有可能会
影响仪表，同时为了避免干扰信号，尽可能使用屏蔽电缆在铁管内敷设。

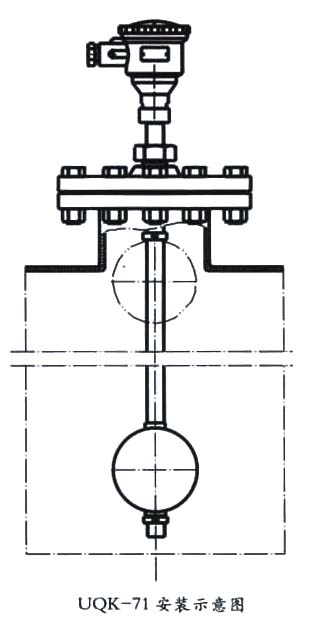

3、  传感器装在被测容器上，其安装方法见图二，传感器下端最好与容器底部固定牢。

4、  由于受铁路运输的限制，大于4m以上采取分段装箱，安装时由用户自行焊接，焊接
后段将焊缝锉平正，并做好水压试验（压力小于0.6MPa）确定不漏方可使用，F型的
传感器还须将随箱来的氟塑料套管套上并固定；或用户自行解决运输问题。

□  订货须知

1、  写明传感器的规格、型号、数量

2、  写明传感器的材质、测量点L₁、L₂……L₃的具体位置及传感器总长，应提供L₁、L₂……
L₃触点形式（常开或常闭），如不确定则以常开触点生产。

3、  传感器在安装前须进行检查，用万用表棒接在传感器接线端子，当浮球上下移动时，相
应地使干簧管动作。
