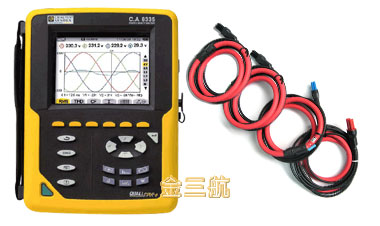

CA8335主机+A193（450mm） 柔性电流钳4支;A193柔性电流钳量程：30-6500Aac 长度：450mm;
CA8335谐波分析仪的特点:
- 4路电压及4路电流输入
- 可同时捕捉及记录所有的电量参数，暂态波形和告警。
- 标配超大容量2G SD存储卡，可同时连续记录所有的电量参数达1个月。
- CA8335菜单含21种语言包括简/繁体中文，操作简便而精确。
- 新增“启动电流”记录
- 实时显示电压电流波形
- 可测谐波至50次
- 闪变计算
CA8335谐波分析仪的主要功能：
⑴波形实时显示（4路电压/4路电流）
⑵半周期有效值测量（电压和电流）
⑶操作直观
⑷自动识别电流钳
⑸可测量直流成分
⑹各相谐波的测量、计算与显示可达50次
⑺总谐波失真度（THD）的计算
⑻快速暂态捕捉（每周期的采样256点）
⑼相量图显示
⑽可测量总VA、W和Var电量值及其各相值
⑾可测量总VAh、Wh和Varh电量值及其各相值
⑿K因数计算
⒀COSφ位移功率因数(DPF)和功率因数√(PF)的计算
⒁300次的暂态捕捉
⒂闪变计算
⒃三相不平衡度计算（电流和电压）
⒄可设置告警监控电网
⒅备份和储存截屏（图像和数据）
⒆趋势图记录可输出到PC
⒇PC软件支持数据恢复读取、可实时与仪器保持通讯
谐波分析仪设置
用户可设定仪器的通用参数（日期和时间，显示屏对比度等），
然后选择仪器的接线方式及电网类型，
接入的电流传感器会被自动识别
所有的设置均可由屏幕确认。
检测
CA8335谐波分析仪能同时显示4路输入通道
波形模式
一览表
相量图
谐波分析仪分析 谐波模式
可显示总谐波畸变率及各相的相电压(U)、线电压(V)、电流(I)，视在功率(VA)的谐波分析和相对基波的百分比、有效值及相对基波成分的相位角等。
另外独具“专家模式”，可以对造成中性线和旋转电机发热的谐波次数直接显示、分析。
总谐波畸变率
各相总谐波畸变率
功率/电能模式
可计算显示所有相关的功率和电能值。
可通过“START”和“STOP”键
启动和停止电能的计量统计。
可测参数：W,Var,VA, Wh,Warh,VAh, PF,DPF或cosφ和tanφ
功率测试 某区间内电能积算统计
监测
所有的监测功能可同时执行!
告警模式
告警是在设定仪器时事先定义，用户可直接设定所有的参数及临界值。每次有告警触发时，仪器会记录日期、时间并记录报警持续时间及最大/最小值。
记录模式（Min/Max仅适用于CA8335）
当进行记录模式时，所选择的电量参数是以图形形式储存。
除此之外，屏幕上方的条形图可显示总记录时间。
记录的区间（时间）及记录时间间隔皆可自定义设置。
暂态模式
暂态模式可用来捕捉电压电流事件，经由设定的触发值所捕捉到的事件波形(4个周期)，其每周期为256点，并可放大或缩小。
谐波分析仪启动电流 CA8335新功能
启动电流是电气设备启动时的最大电流。这个测量模式有助于正确地设计装机容量。
包络曲线 有效值 波 形

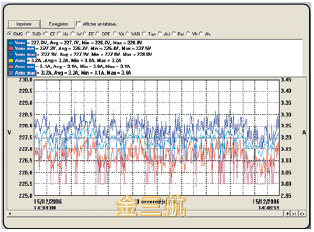

软件:
CA8335系列产品可以运用两种软件产品来进行数据处理：
Power Analyzer Transfr 可进行基本信息处理，
Dataview 则适用于更全面的数据处理。
Power Analyzer Transfr
仪器编程：设置，记录，告警
对已记录的数据和告警进行处理
数据分析符合EN50160标准
截屏快照和暂态的传输波形
数据导出为Excel格式
在Windows视窗系统中将数据导出为图形格式
DataView
DataView软件，操作简单，可自动识别与PC相连的仪器，并打开相应的菜单。
用户可直接存取：
√仪器内记录的数据
√仪器的设置
√各种实时测量
√打印报告
√数据库管理
仪器可经由USB或RS232接口
与PC连接。它与CA公司其他产品相互兼容。
最低配置要求：
Windows 2000/ Windows XP/ Windows Vista\
详细技术参数 标准配置
| 产品型号 |
C.A 8334 |
Qualistar+
C.A 8335 |
|
通道数 |
3U/4I |
4U/4I |
| 电压(有效值AC+DC) |
线电压 |
6V-960V |
10V-1000V |
|
相电压 |
6V-480V |
10V-1000V |
|
电流(有效值AC+DC) |
100mA-6500A |
|
MN 钳头 |
MN93:2-240A; MN93A:0.005A-5A/0.1A-120A |
|
C 钳头 |
3A-1200A |
|
AmpFLEX或MA 钳头 |
30A-6500A |
|
PAC 钳头 |
10A-1000AAC/10A-1400ADC |
|
频 率 |
40Hz-69Hz |
|
电力电量参数 |
W,VA,var,PF,DPF,cosφ,tanφ |
|
电能参数 |
Wh,varh,VAh |
|
谐 波 |
有 |
|
THD |
有，0-50次，各相 |
|
专家模式 |
有 |
|
暂态记录次数 |
50 |
300 |
|
电压闪变 |
有 |
|
启动电流模式 |
4周期 |
有，>1分钟 |
|
三相不平衡度 |
有 |
|
记录
（所有参数，每秒记录1点） |
42分钟 |
1个月 |
|
最小/最大记录值 |
- |
有 |
|
告 警 |
10种不同类型4000次 |
40种不同类型10000次 |
|
电流传感器识别 |
8 |
8+ |
|
峰 值 |
有 |
|
相量图显示 |
自动 |
|
显示屏 |
1/4VGA LCD彩屏，320×240，对角线148mm |
|
截屏快照容量 |
12个 |
50个 |
|
电气安规 |
IEC 61010 1000V CATⅢ/600V CATⅣ |
|
菜单语言 |
6 |
20+ |
|
通讯接口 |
RS232/USB |
B型USB |
|
电 源 |
9.6V镍氢可充电电池 |
9.6V镍氢可充电电池，外部充电器/600V CAT Ⅳ |
|
外形尺寸 |
240×180×55mm |
|
重 量 |
2.1Kg |
1.9Kg |
仪器单独设计描述(不包括电流传感器)
下面的数据是建立在理想的电流传感器（完全线形并且没有相位移）基础上的。电流指标（以及相关参数）分为两类：“除AmpFLEX/TM和Mini-AmpFLEX 电流传感器外”和“AmpFLEX/TM和 Mini-AmpFLEX电流传感器”，来分别介绍。
|
测量 |
测量范围 |
显示分辨率 |
参考范围内的
最大误差 |
|
最小值 |
最大值 |
|
频率 |
40 Hz |
69 Hz |
0.01 Hz |
±(1pt) |
|
相电压
真有效值（TRMS） |
10V |
1,000V(1) |
0.1 V
V < 1000 V |
±(0.5%+2pts) |
|
1 V
V ³ 1000 V |
±(0.5%+1pt) |
|
线电压
真有效值（TRMS) |
10V |
2,000V(2) |
0.1 V
V < 1000 V |
±(0.5%+2pts) |
|
1 V
V ³ 1000 V |
±(0.5%+1pt) |
|
直流电压 |
10V |
1000V |
0.1 V
V < 1000 V |
±(1%+5pts) |
|
1 V
V ³ 1000 V |
±(1%+1pt) |
|
电流
真有效值（TRMS） |
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外 |
Inom÷1000
[A] |
1.2×Inom
[A] |
0.1 A
I < 1000 A |
±(0.5%+2pts) |
|
1 A
I ³ 1000 A |
±(0.5%+1pt) |
|
Ampflex/TM
和Mini-AmpFLEX电流传感器 |
10A |
6500A |
0.1 A
I < 1000 A |
±(0.5%+1A) |
|
1 A
I ³ 1000 A |
|
直流电流 |
1A |
1200A(3) |
0.1 A
I < 1000 A |
±(1%+1A) |
|
1 A
I ³ 1000 A |
|
电流极值 |
除Ampflex/TM
和Mini-AmpFLEX电流传感器外 |
Inom÷1000
[A] |
1.7×Inom
[A](4) |
0.1 A
I < 1000 A |
±(1%+1A) |
|
Ampflex/TM和 Mini-AmpFLEX电流传感器 |
10A |
9,190 A(5) |
1 A
I ³ 1000 A |
|
半个周期电流TRMS(7) |
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外 |
Inom÷100
[A] |
1.2×Inom
[A] |
0.1 A
I < 1000 A |
±(1%+1A) |
|
1 A
I ³ 1000 A |
|
Ampflex/TM
和Mini-AmpFLEX电流传感器 |
100A |
6500A |
0.1 A
I < 1000 A |
±(1.5%+4A) |
|
1 A
I ³ 1000 A |
|
相电压极值 |
10V |
1414V(6) |
0.1 V
V < 1000 V |
±(1%+1V) |
|
1 V
V ³ 1000 V |
|
线电压极值 |
10V |
2828V(7) |
0.1 V
U < 1000 V |
±(1%+1V) |
|
1 V
U ³ 1000 V |
(1) 1000 VRMS, category III, 前提是每个端子与地之间的电压不超过1000 VRMS
(2) 两相 (相反的相) – 也需要满足 (1).
(3) PAC 电流钳的限制。
(4)
(5)
(6)
(7)
|
测量 |
测量范围 |
显示分辨率 |
参考范围内的
最大误差 |
|
最小值 |
最大值 |
|
半个周期相电压TRMS(3) |
10 V |
1,000 V(1) |
0.1 V
V < 1000 V |
±(0.8 % + 1 V) |
|
1 V
V ³ 1000 V |
|
半个周期线电压 TRMS
(3) |
10 V |
2,000 V(2) |
0.1 V
U < 1000 V |
±(0.8 % + 1 V) |
|
1 V
U ³ 1000 V |
|
峰值因数 |
1 |
3,99 |
0,01 |
±(1 % + 2 pts) |
|
4 |
9,99 |
0,01 |
±(5 % + 2 pts) |
|
有功功率 |
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外 |
0 W |
9999 kW |
1 V
U ³ 1000 V |
±(1 %)
Cos f ³ 0.8 |
|
±(1.5 %+10 pts)
0,2 £ Cos f < 0.8 |
|
Ampfflex/TM
和Mini-AmpFLEX电流传感器 |
0 W |
9999 kW |
4 digits |
±(1 %)
Cos f ³ 0.8 |
|
±(1.5 %+10 pts)
0.5 £ Cos f < 0.8 |
|
无功功率
电感性
&
电容性 |
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外 |
0 VAR |
9999 kVAR |
4 digits |
±(1 %)
Sin f ³ 0.5 |
|
±(1.5 %+10 pts)
0.2 £ Sin f < 0.5 |
|
Ampflex/TM
和Mini-AmpFLEX电流传感器 |
0 VAR |
9999 kVAR |
4 digits |
±(1.5 %)
Sin f ³ 0.5 |
|
±(2.5 %+20 pts)
0.2 £ Sin f < 0.5 |
|
视在功率 |
0 VA |
9999 kVA |
4 digits |
±(1 %) |
|
功率因数 |
-1 |
1 |
0,001 |
±(1.5 %)
Cos f ³ 0.5 |
|
±(1.5 %+10 pts)
0,2 £ Cos f < 0.5 |
(1) 1000 VRMS, category III, 前提是每个端子与地之间的电压不超过1000 VRMS
(2) 两相 (相反的相) – 也需要满足 (1).
(3) 警示：: 偏差的绝对值不超过最大振幅的95% 。
换言之，, s(t) = S × sin(t)+ O, we have|O|0.95 × S (S为正).
在波形模式下的最大值与最小值， 在报警和启动电流模式下的VRMS 和 ARMS (不包括中性线通道)，都是半个周期值。
|
Measuring |
Measurement scope |
Display
resolution |
Maximum error
in
the field of reference |
|
Minimum |
Maximum |
|
有功
电能 |
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外 |
0 Wh |
9999 MWh |
4 digits |
±(1 %)
Cos f ³ 0.8 |
|
±(1,5 %)
0,2£ Cos f < 0.8 |
|
Ampflex/TM
和Mini-AmpFLEX电流传感器 |
0 Wh |
9999 MWh |
4 digits |
±(1 %)
Cosf ³ 0.8 |
|
±(1,5 %)
0,5£Cosf< 0.8 |
|
无功
电能
电感性
&
电容性 |
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外 |
0 VARh |
9999 MVARh |
4 digits |
±(1 %)
Sin f ³ 0.5 |
|
±(1,5 %)
0,2£ Sin f < 0.5 |
|
Ampflex/TM
和Mini-AmpFLEX电流传感器 |
0 VARh |
9999 MVARh |
4 digits |
±(1.5 %)
Sin f ³ 0.5 |
|
±(2,5 %)
0,2£ Sin f < 0.5 |
|
视在电能 |
0 VAh |
9999 MVAh |
4 digits |
±(1 %) |
|
相位角 |
-179° |
180° |
1° |
±(2°) |
|
Tangent
VA³50VA |
-32.76 |
32.76 |
0.001
Tan f < 10 |
±(1°) for f |
|
0.01
Tan f ³ 10 |
|
功率因数位移
(DPF) |
-1 |
1 |
0.001 |
±(1°)forf
&
±(5 pts) for DPF |
|
谐波比
∈[1;50]
(Vrms>50V) |
0 % |
999,9 % |
0,1 % |
±(1%+5pts) |
|
除Ampflex/TM和Mini-AmpFLEX电流传感器外
(Irms>3×Inom÷100) |
|
flex/TM
和Mini-AmpFLEX电流传感器(Irms>Inom÷10) |
|
谐波角
(Vrms>50V) |
-179° |
180° |
1° |
±(3°)
∈[1;25] |
|
除Ampflex/TM和Mini-AmpFLEX电流传感器外
(Irms>3×Inom÷100) |
|
Ampflex/TM
和Mini-AmpFLEX电流传感器(Irms>Inom÷10) |
±(10°)
∈[26;50] |
|
整体谐波比
(THDorTHD-F)
rank£50 |
0 % |
999,9 % |
0,1 % |
±(1%+5pts) |
|
失真度
(DForTHD-R)
£50 |
0 % |
999,9 % |
0,1 % |
±(1%+10pts) |
|
K因数 |
1 |
99,99 |
0,01 |
±(5 %) |
|
不平衡
(三相系统) |
0 % |
100 % |
0,1 % |
±(1 %) |
电流传感器特性 (线性化之后)
经过仪器内的典型校正，传感器的误差将会相互抵消。根据传感器的类型和电路的增益（自动检测）， 仪器会自动校正相位和幅度。
|
传感器类型 |
电流 TRMS |
电流IRMS最大误差 |
相位角f最大误差 |
|
PAC93钳头
1000A |
[1 A～10 A] |
±(1.5 % + 1 A) |
N.S. |
|
[10 A～100 A] |
±(2°) |
|
[100 A～800 A] |
±(3 %) |
±(1,5°) |
|
[800 A～1200 A] |
±(5 %) |
|
C193钳头
1000A |
[1 A～3 A] |
±(0,8 %) |
N.S. |
|
[3 A～10 A] |
±(1°) |
|
[10 A～100 A] |
±(0,3 %) |
±(0,5°) |
|
[100 A～1200 A] |
±(0,2 %) |
±(0,3°) |
|
AmpFLEX/TMA193
6500A |
[10 A～100 A] |
±(3 %) |
±(1°) |
|
[100 A～6500 A] |
±(2 %) |
±(0,5°) |
|
Mini-AmpFlexMA193
6500A |
[10 A～100 A] |
±(3 %) |
±(1°) |
|
[100 A～6500 A] |
±(2 %) |
±(0,5°) |
|
MN93钳头
200A |
[0.5 A～2 A] |
±(3 % + 1 A) |
N.S. |
|
[2 A～10 A] |
±(6°) |
|
[10 A～100 A] |
±(2.5 % + 1 A) |
±(3°) |
|
[100 A～240 A] |
±(1 % + 1 A) |
±(2°) |
|
MN93A钳头
100A |
[100 mA～300 mA] |
±(0.7 % + 2 mA) |
N.S. |
|
[300 mA～1 A] |
±(1,5°) |
|
[1 A～120 A] |
±(0,7 %) |
±(0,7°) |
|
MN93A钳头
5A |
[5 mA～50 mA] |
±(1 % + 0.1 mA) |
±(1,7°) |
|
[50 mA～500 mA] |
±(1 %) |
±(1°) |
|
[500 mA～6 A] |
±(0,7 %) |
|
Adapter
5A |
[5 mA～50 mA] |
±(1 %) |
±(1°) |
|
[50 mA～6 A] |
±(0,5 %) |
±(0°) |
N.S. = "未规定"
标准配置

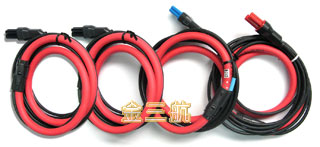

1）CA8335主机+A193（450mm） 柔性电流钳4支;A193柔性电流钳量程：30-6500Aac 长度：450mm
2）安全导线(带黑色香蕉插头)5个
3）鳄鱼夹(黑色)5个
4）用户手册光盘1个
5）USB连接线1个
6）专用8芯电池(9.6V可充电镍氢电池,容量4000毫安时)1个（已经装入仪器）
7）专用适配器(600VRVS CAT IV)1个
8）专用硬箱1个
9）色环12个
10）检定证书1个
11）安全记录1个
12）PAT测试软件1个
13）2G SD存储卡1个（已经装入仪器）
选配附件：
MN钳头.................P01120425B
MN93A钳头..............P01120534B
C 钳头.................P01120323B
PAC钳头................P01120079B
AMP450钳头.............P01120526B
AMP800钳头.............P01120531B
5A BOX.................P01101959
DataView...............P01102058
CA8335电源适配器.......P01102057
