产品编号： 6131025816
产品名称： PG90
规 格： 背隙度：8～15
产品备注： 详细说明请浏览“下载中心”里的产品说明书或联系我们。
产品类别： Golden Sky行星减速机

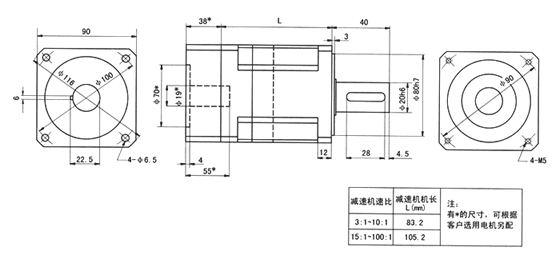

PG 90外形尺寸图
PG 90系列性能表(1)
|
型号 |
减速比 |
工作寿命5000小时 |
工作寿命10000小时 |
最大扭矩
Nm
Tspeak |
转动惯量
kg-cm2
J |
抗扭刚度
Nm/arc-min |
重量
kg
G |
背隙
arc-min |
|
单位：Nm 符号：Tr |
单位：Nm 符号：Tr |
|
1000
rpm |
3000 rpm |
5000
rpm |
1000 rpm |
3000
rpm |
5000 rpm |
|
PG90-003 |
3:1 |
50.6 |
39.7 |
35.1 |
45.1 |
35.4 |
31.3 |
150 |
1.89 |
4.7 |
2.4 |
10 |
|
PG90-004 |
4:1 |
69.4 |
55 |
45 |
62.1 |
45.5 |
39 |
150 |
1.46 |
4.8 |
2.4 |
10 |
|
PG90-005 |
5:1 |
74.8 |
55.4 |
47.5 |
62.5 |
46.3 |
39.5 |
150 |
2.1 |
4.8 |
2.4 |
10 |
|
PG90-006 |
6:1 |
72 |
53.2 |
45.5 |
60.5 |
44.2 |
37.6 |
150 |
2.21 |
4.8 |
2.4 |
10 |
|
PG90-007 |
7:1 |
60.8 |
48.1 |
42.7 |
56.8 |
45 |
40 |
150 |
1.85 |
4.8 |
2.4 |
10 |
|
PG90-008 |
8:1 |
60.8 |
48.1 |
42.7 |
56.8 |
45 |
40 |
150 |
2.25 |
4.7 |
2.4 |
10 |
|
PG90-010 |
10:1 |
54.5 |
43.2 |
38.4 |
50.9 |
40.4 |
35.9 |
150 |
2.47 |
4.7 |
2.4 |
10 |
|
PG90-015 |
15:1 |
80 |
64.6 |
58.1 |
71.2 |
57.5 |
51.8 |
125 |
3.82 |
4.7 |
3 |
15 |
|
PG90-020 |
20:1 |
84.4 |
68.4 |
61.7 |
75.2 |
60.9 |
55 |
125 |
3.23 |
4.7 |
3 |
15 |
|
PG90-025 |
25:1 |
84.5 |
71.5 |
64.6 |
78.3 |
63.7 |
57.5 |
125 |
3.92 |
4.8 |
3 |
15 |
|
PG90-030 |
30:1 |
90.1 |
74 |
67 |
81 |
66 |
60 |
125 |
4.15 |
4.8 |
3 |
15 |
|
PG90-035 |
35:1 |
93.5 |
76.2 |
69.1 |
83.3 |
68 |
61 |
125 |
3.61 |
4.7 |
3 |
15 |
|
PG90-040 |
40:1 |
94 |
85.4 |
79.2 |
88.7 |
80.2 |
70.9 |
125 |
3.56 |
4.7 |
3 |
15 |
|
PG90-050 |
50:1 |
88.1 |
81.6 |
75 |
86.2 |
72.7 |
65 |
125 |
4.24 |
4.7 |
3 |
15 |
|
PG90-060 |
60:1 |
92 |
80.8 |
73.4 |
87.9 |
72 |
65.4 |
125 |
4.31 |
4.7 |
3 |
15 |
|
PG90-070 |
70:1 |
86.6 |
70.6 |
64 |
77.1 |
62.9 |
57 |
125 |
3.94 |
4.7 |
3 |
15 |
|
PG90-080 |
80:1 |
92.7 |
75.7 |
68.7 |
82.6 |
67.5 |
61.2 |
125 |
4.34 |
4.7 |
3 |
15 |
|
PG90-100 |
100:1 |
75.8 |
65.1 |
59 |
70.9 |
59.4 |
53.4 |
125 |
4.56 |
4.7 |
3 |
15 |
|
注：（1）减速比是精确的。
（2）Tr表示在指定的寿命期限内在批定的转速时的额定扭矩。
（3）J表示减速机的转动惯量，从输入轴处测定（包括齿轮、输出轴等）。
（4）3：1到10：1减速机传送效率为89%；15：1到100：1减速机传送效率为84%。 |
轴向负载表（表3）
|
n(rpm) |
Fa(N) |
|
50 |
4506 |
|
100 |
3482 |
|
250 |
2357 |
|
500 |
1980 |
|
1000 |
1327 |
注：

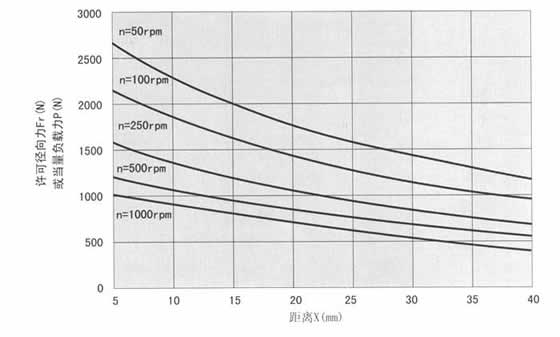

（1）上述（表2）表示轴向力Fa=0时的许可径向力，（表3）表示径向力Fr=0时的许可轴由力，当即有径向力又有轴向力时，（表2）表示当量许可负载力P，这时可用公式P=0.56Fr+2Fa对实际径向力和实际轴向力进行验算。
（2）上述三表内的数据的解释权，属于本公司，并保留产品更新时的数据变更权利，数据变更时恕不另行通知。
