产品编号： 61310451516
产品名称： PG115
规 格： 背隙度：8～15
产品备注： 详细说明请浏览“下载中心”里的产品说明书或联系我们。
产品类别： Golden Sky行星减速机

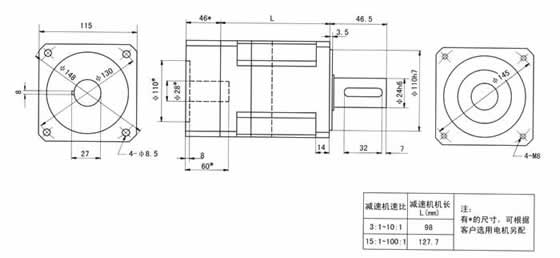

PG 115外形尺寸
PG 115系列性能表(1)
|
型号 |
减
速
比 |
工作寿命5000小时 |
工作寿命10000小时 |
最大
扭矩
Nm
Tspeak |
转动
惯量
kg-cm2
j |
抗扭
刚度
Nm/ar
c-min |
重
量
kg
G |
背
隙
arc-
min |
|
|
单位：Nm 符号：Tr |
单位：Nm 符号：Tr |
|
|
1000
rpm |
3000
rpm |
5000
rpm |
1000
rpm |
3000
rpm |
5000
rpm |
|
|
PG115-003 |
3:1 |
101.7 |
77 |
67.7 |
84.7 |
62.5 |
54 |
270 |
5.95 |
14 |
6 |
8 |
|
|
PG115-004 |
4:1 |
105 |
79 |
68.7 |
90.7 |
68.6 |
58 |
270 |
4.78 |
14 |
6 |
8 |
|
|
PG115-005 |
5:1 |
116.47 |
84 |
75 |
95.2 |
70.1 |
60 |
270 |
6.87 |
14 |
6 |
8 |
|
|
PG115-006 |
6:1 |
114.1 |
83 |
74 |
94.3 |
69.5 |
59 |
270 |
7.1 |
14 |
6 |
8 |
|
|
PG115-007 |
7:1 |
105.3 |
78.2 |
70.2 |
91.2 |
68.7 |
58.7 |
270 |
5.98 |
14 |
6 |
8 |
|
|
PG115-008 |
8:1 |
103.2 |
76.1 |
68.3 |
89.3 |
67 |
58 |
270 |
7.22 |
14 |
6 |
8 |
|
|
PG115-010 |
10:1 |
91.2 |
75 |
67.1 |
83.2 |
66.8 |
56.8 |
270 |
7.7 |
14 |
6 |
8 |
|
|
PG115-015 |
15:1 |
157.5 |
123.8 |
110.2 |
130.9 |
98.5 |
87.3 |
270 |
12.32 |
14 |
7.5 |
10 |
|
|
PG115-020 |
20:1 |
160 |
130.4 |
117.7 |
143.4 |
113.2 |
102.8 |
270 |
10.74 |
14 |
7.5 |
10 |
|
|
PG115-025 |
25:1 |
168 |
135.5 |
125 |
154 |
115.1 |
105.1 |
270 |
12.81 |
14 |
7.5 |
10 |
|
|
PG115-030 |
30:1 |
179.3 |
145.7 |
131.6 |
159.8 |
129.8 |
117.3 |
270 |
13.15 |
14 |
7.5 |
10 |
|
|
PG115-035 |
35:1 |
172.5 |
140.6 |
127.3 |
153.7 |
115 |
104 |
270 |
11.89 |
14 |
7.5 |
10 |
|
|
PG115-040 |
40:1 |
182.8 |
149.2 |
135.2 |
162.8 |
132.9 |
120.5 |
270 |
11.57 |
14 |
7.5 |
10 |
|
|
PG115-050 |
50:1 |
164.2 |
133.2 |
120.2 |
146.3 |
118.7 |
107.1 |
270 |
13.64 |
14 |
7.5 |
10 |
|
|
PG115-060 |
60:1 |
159.2 |
130.2 |
118.1 |
141.8 |
116 |
105.2 |
270 |
13.86 |
14 |
7.5 |
10 |
|
|
PG115-070 |
70:1 |
155.6 |
126.7 |
114.6 |
145.4 |
118.4 |
107.5 |
270 |
12.73 |
14 |
7.5 |
10 |
|
|
PG115-080 |
80:1 |
140.6 |
114.5 |
103.8 |
125.3 |
102.1 |
92.5 |
270 |
13.96 |
14 |
7.5 |
10 |
|
|
PG115-100 |
100:1 |
122.5 |
100.5 |
91.3 |
113.6 |
94.5 |
86.6 |
270 |
14.44 |
14 |
7.5 |
10 |
|
|
注：（1）减速比是精确的。
（2）Tr表示在指定的寿命期限内在批定的转速时的额定扭矩。
（3）J表示减速机的转动惯量，从输入轴处测定（包括齿轮、输出轴等）。
（4）3：1到10：1减速机传送效率为89%；15：1到100：1减速机传送效率为84%。 |

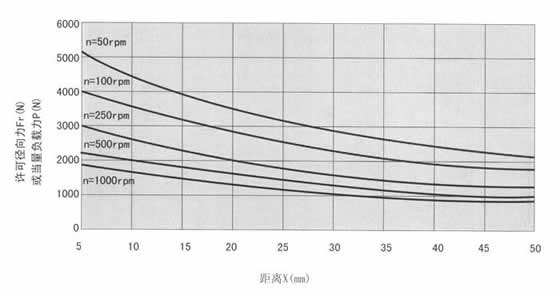

PG 115径向负载表（表2）
轴向负载表（表3）
|
n(rpm) |
Fa(N) |
|
50 |
8721 |
|
100 |
6452 |
|
250 |
4404 |
|
500 |
3689 |
|
1000 |
2480 |
注：
（1）上述（表2）表示轴向力Fa=0时的许可径向力，（表3）表示径向力Fr=0时的许可轴由力，当即有径向力又有轴向力时，（表2）表示当量许可负载力P，这时可用公式P=0.56Fr+2Fa对实际径向力和实际轴向力进行验算。
（2）上述三表内的数据的解释权，属于本公司，并保留产品更新时的数据变更权利，数据变更时恕不另行通知。
