产品名称：
|
HB5135A 数字电流表
|
|
型 号：
|
HB5135A
|
|
价 格：
|
|
|
品 牌：
|
|
|
|
|
| HB5135A HB5130A HB5140A HB5145A 数显面板表 数字电压表 数字电流表 | |
|
一、产品用途：
直接用于直流电流、直流电压测量显示，也可间接显示速度、压力、流量、温度等参数。
|
|
|
三、技术指标 |
|
·工作电源: |
DC5V±10% |
·采样速率: |
5次/秒 |
|
·工作环境: |
0-50℃；≤85%RH |
·超限显示: |
“EEEE”或“-EEEE” |
|
·消耗电流: |
≤80mA |
·外形尺寸: |
79*43*23mm |
|
·测量量程: |
电流≤2ADC，电压≤500VDC |
·开孔尺寸: |
76*39.5mm | |
|
|
输入量程（直流） |
显示量程 |
|
型号 |
HB5130B/HB5140B |
HB5135B/HB5145B |

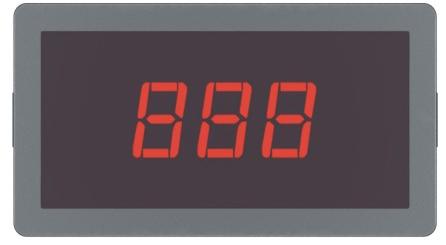

HB5130B（三位） |

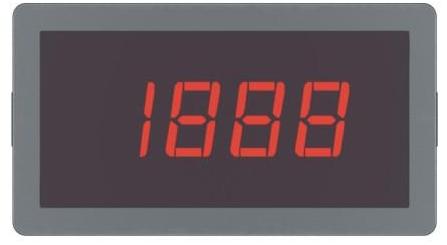

HB5135B（三位半） |

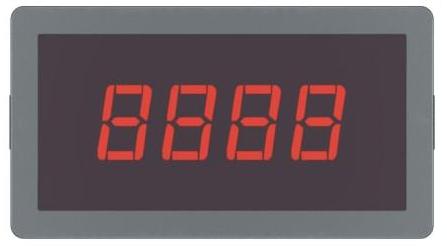

HB5140B（四位） |

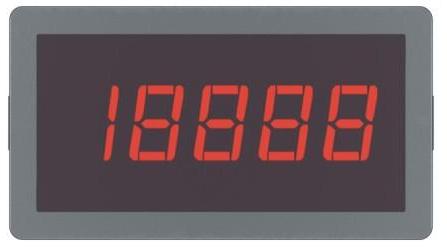

HB5145B（四位半） |
|
电压表 |
-200～200mV |
-20～100mV |
-19.9～99.9 |
-199.9～199.9 |
-19.9～99.9 |
-199.99～199.99 |
|
-2～2V |
-0.2～2V |
-199～999 |
-1.999～1.999 |
-199.9～999.9 |
-1.9999～1.9999 |
|
-200～200V |
-20～100V |
-19.9～99.9 |
-19.99～19.99 |
-19.99～99.99 |
-19.999～19.999 |
|
-500～500V |
-500～500V |
-500～500 |
-100.0～500.0 |
-500～500 |
-500.0～500.0 |
|
电流表 |
-2～2mA |
-0.2～1mA |
-199～999 |
-1.999～1.999 |
-199.9～999.9 |
-1.9999～1.9999 |
|
-20mA～20mA |
-2～10mA |
-1.99～9.99 |
-19.99～19.99 |
-1.999～9.999 |
-19.999～19.999 |
|
-200mA～200m A |
-20～100mA |
-19.9～99.9 |
-199.9～199.9 |
-19.99～99.99 |
-199.99～199.99 |
|
-2～2A |
-0.2～1A |
-199～999 |
-1.999～1.999 |
-199.9～999.9 |
-1.9999～1.9999 |
|
标准信号 |
-75～75mV |
-15～75mV |
在-199～999范围内指定 |
在-1999～1999范围内指定 |
在-1999～9999范围内指定 |
在-19999～19999范围内指定 |
|
-5～5V |
-1～5V |
|
-10～10V |
-2～10V |
|
-10～10mA |
-2～10mA |
|
精度 |
-- |
-- |
0.5%FS±2个字 |
0.2%FS±2个字 |
0.1%FS±2个字 |
0.05%FS±2个字 | |
| 四、量程调整： |
|
五、使用介绍： |
|
1、旋动电位器，可进行满量程微调，调整范围约为±100个字；
2、用户可根据下表自行更改输入量程和显示范围：
| |
输入信号 |
显示范围 |
R1 |
R2 |
R3 |
| 电压 |
-200～200mV |
-199.9～199.9 |
10K |
|
|
| -2～2V |
-1.999～1.999 |
100K |
|
11K |
| -20～20V |
-19.99～19.99 |
1M |
|
10K |
| -200～200V |
-19.99～19.99 |
1M |
|
1K |
| 电流 |
-2～2mA |
-1.999～1.999 |
10K |
100Ω |
|
|
-20mA～20mA |
-19.99～19.99 |
10K |
10Ω |
|
|
-200mA～200mA |
-199.9～199.9 |
10K |
1Ω |
|
|
-2～2A |
-1.999～1.999 |
10K |
0.1Ω |
|
| 标准信号 |
-5～5V |
用户指定 |
1M |
|
（0.1V*R1）/（5V-0.1V）[KΩ] |
|
-10～10V |
1M |
|
（0.1V*R1）/（10V-0.1V）[KΩ] |
|
-10～10mA |
10K |
10Ω |
|
|
-75～75mV |
订货时，直接向厂家指明 |
|
4-20mA |
|
1-5V | |
IN： +：输入信号正极 -：输入信号负极
5V： +：供电电源正极 -：供电电源负极
H：显示保持，用短路块短接后，显示值被保持， 不再刷新
F：数字滤波，用短路块短接后，滤波加重，显示更稳定。
小数点位置确定：
空：都不短接，显示没有小数
D1：显示一位小数 D2：显示两位小数
D3：显示三位小数 D4：显示四位小数
特别注意：
1、当用户系统电源与信号不共地时，须将A、B点连接，每个表必须使用隔离电源，不可共用一个电源
2、当用户系统电源与信号不共地时，须将A、B点断开，这时，可以共用一个电源 | | | | | | | |
