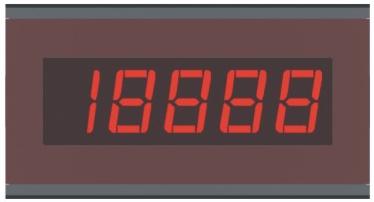

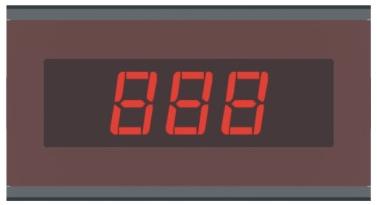

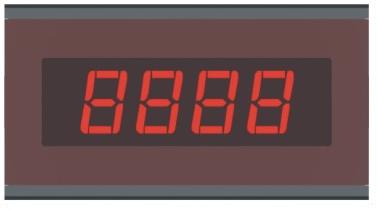

1、旋动电位器，可进行满量程微调，调整范围约为±100个字；
2、用户可根据下表自行更改输入量程和显示范围：
| |
输入信号 |
显示范围 |
R1 |
R2 |
R3 |
| 电压 |
-200～200mV |
-199.9～199.9 |
10K |
|
|
| -2～2V |
-1.999～1.999 |
100K |
|
11K |
| -20～20V |
-19.99～19.99 |
1M |
|
10K |
| -200～200V |
-19.99～19.99 |
1M |
|
1K |
| 电流 |
-2～2mA |
-1.999～1.999 |
10K |
100Ω |
|
|
-20mA～20mA |
-19.99～19.99 |
10K |
10Ω |
|
|
-200mA～200mA |
-199.9～199.9 |
10K |
1Ω |
|
|
-2～2A |
-1.999～1.999 |
10K |
0.1Ω |
|
| 标准信号 |
-5～5V |
用户指定 |
1M |
|
（0.1V*R1）/（5V-0.1V）[KΩ] |
|
-10～10V |
1M |
|
（0.1V*R1）/（10V-0.1V）[KΩ] |
|
-10～10mA |
10K |
10Ω |
|
|
-75～75mV |
订货时，直接向厂家指明 |
|
4-20mA |
|
1-5V | |
IN： +：输入信号正极 -：输入信号负极
5V： +：供电电源正极 -：供电电源负极
H：显示保持，用短路块短接后，显示值被保持， 不再刷新
F：数字滤波，用短路块短接后，滤波加重，显示更稳定。
小数点位置确定：
空：都不短接，显示没有小数
D1：显示一位小数 D2：显示两位小数
D3：显示三位小数 D4：显示四位小数
特别注意：
1、当电源与信号不共地时，须将A、B点连接，每个表必须使用隔离电源，不可共用一个电源
2、当电源与信号共地时，须将A、B点断开，这时可以共用一个电源 |
