特点
◎ 测量并显示电压、电流、有功功率、无功功率、功率因数和工频
◎ 可带两组继电器报警输出和两路电能脉冲输出
◎ 可带RS485通讯接口，将仪表联接到监测中心计算机网络
◎ 开关电源模块供电，整机采用SMT贴片制造工艺
◎ 工作电源AC 90-260V 50/60Hz
一、 型号及含义
二、 技术参数
|
性能 |
参数 |
|
输
入
测
量
显
示 |
网 络 |
三相三线（3P3L）、三相四线（3P4L）（订货时请注明） |
|
电
压 |
额 定 值 |
AC100V、400V、600V（订货时请注明） |
|
过 负 荷 |
测量：1.2 倍 瞬时：2 倍/10S |
|
功 耗 |
<1VA (每相) |
|
阻 抗 |
>400k＆#8486; |
|
精 度 |
RMS测量，精度等级0.2% |
|
电
流 |
额 定 值 |
AC1A、5A、20A（订货时请注明） |
|
过 负 荷 |
持续：1.2 倍 瞬时：10 倍/10S |
|
功 耗 |
<0.4VA (每相) |
|
阻 抗 |
<20m＆#8486; |
|
精 度 |
RMS测量，精度等级0.2% |
|
频 率 |
40~60Hz，精度0.1Hz |
|
功 率 |
有功、无功、视在功率，精度0.5% |
|
电 能 |
四象限有功、无功电能计量，精度0.5% |
|
显 示 |
可编程设置、切换、循环 LED |
|
电源 |
工作范围 |
AC或DC 80V～270V |
|
功 耗 |
≤5VA |
|
输出 |
数字接口 |
RS-485、MODBUS-RTU 协议 |
|
脉冲输出 |
2路电能脉冲输出，光耦继电器 |
|
环境 |
工作环境 |
-10℃～55℃ |
|
储存环境 |
-20℃～75℃ |
|
安全 |
耐 压 |
输入和电源>AC 2kV 输入和输出>AC 2kV |
|
绝 缘 |
输入、输出、电源对机壳>5MΩ |
|
外形 |
尺 寸 |
96mm×96mm×108mm（长×宽×深） |
|
重 量 |
0.4kg |
三、 操作说明
1、仪表面板部位功能
①三排LED 显示测量的电量信息或编程时提示信息，分6页分别显示UA B C；IA B C；P Q PF；有功电能无功电；频率。在电压模式下按
可切换显示相电压和线电压
②4个按键用于显示切换或编程设置，▲、▼为切换键；
为选择确认键。
③K-千；M-兆为测量数据的数量级。例如，在电压测量模式下，LED显示220.2，同时K灯亮表示220.2kV，K 暗则电压数值为220.2V。
④分别对应的测量项目：分别对应三相电压；三相电流；有功功率、无功功率、功率因数；有功电能、无功电能、频率信息。
2、编程操作
在编程操作下，仪表提供了PT参数设置(PT)、CT参数设置(CT)、额定电压选择(U-IN)、额定电流选择(I-IN)、接线方式选择(NET)、循环显示方式控制(CYCL)、脉冲常数选择(INNP)、通讯数据格式选择 (DATA)、通讯波特率选择(BAUD)和本机通讯地址设置(ADDR)共10 项设置菜单项目，采用LED 显示的单层全透明菜单结构管理方式：进入编程模式时，第1排LED显示菜单信息项目号并闪烁；第2排LED显示项目菜单信息，第3 排LED显示当前项目菜单下的参数数据。
编程按键操作方法：按住
键持续2秒，本仪表自动进入设定状态，每按一下自动进入下一项参数设定，若退出设定，按住
键持续2秒即可；在设定状态，每按一下▲键，设定值循环增加，按住不放，设定值快速循环增加，每按一下▼键，设定值循环减小，按住不放，设定值快速循环减小。
3、功能菜单
四、 接线图及连接方式
1、接线图
说明：1）、接线图中的“*”表示电流或电压信号进线端
2）、根据用户实际需求,会改动某些端子的功能,用户以供货产品的技术协议或机壳后面的接线指示图为准。
3）、仪表采用交流供电，建议在火线一侧安装1A 的保险丝。
4）、对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。
5）．仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。
2、连接方式
以下接线方式请订货时，预先注明，无说明时我们提供方式1（三相四线）!
1）、三相四线
2）、三相三线
说明：1）、电压输入：输入电压应不高于产品的额定输入电压（100V、400V或600V)，否则应考虑使用PT，在电压输入端须安装1A 保险丝。
2）、电流输入：标准额定输入电流为5A，大于5A 的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT 一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便于拆装。
3）、要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！
4）、仪表输入网络的配置根据系统的CT 个数决定，在2 个CT 的情况下，选择三相三 线两元件方式。在3 个CT 的情况下，选择3 相3 线三元件方式。仪表接线、仪表编程中设置的输入网络NET 应该同所测量的负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在3P3L 中，电压测量和显示的为线电压；而在3P4L 中，电压能够测量和切换显示电网的相电压和线电压。

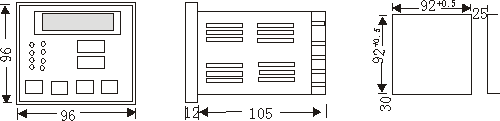

五、 外形及开孔尺寸
六、报警输出时序图

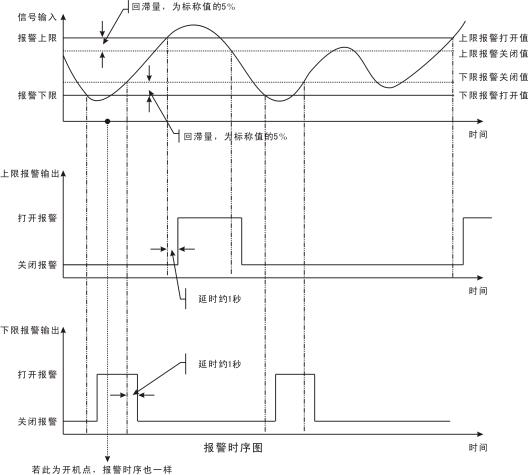

两路无源触点输出。对同一电量（如电压）进行区间报警，常开触点报警输出，在继电器吸合的同时，指示灯交替闪烁显示当前值。下图为报警时序图
七、通讯附件：（略）
八、使用与订货注意事项
1、用户在使用前必须仔细阅读使用手册，严格按照手册规定的方法进行接线和操作整定，否则会影响到使用安全和仪表的正常运行；
2、用户订货前必须事先参考有关产品说明书或产品介绍，然后再根据实际需要作功能选择；
3、签定合同时,请详细写明所需型号、输入信号变比,输出要求以及扩展功能模块等相关内容；
4、请按照规定的相位接入电流、电压信号，切勿接反；
5、未经许可，不得擅自拆开仪表；
6、本产品附件：安装配件 1付，说明书 1份，合格证 1份；
7、本产品自出厂之日起质保1年，终身维修。
