产品特点:


无固定装置热电偶	固定螺纹式热电偶	活动法兰式热电偶	固定法兰式热电偶	活络管接头式热电偶	固定螺纹锥形热电偶	直形管接头式热电偶	固定螺纹接头式热电偶	活动螺纹管接头式热电偶

本厂主要生产热电偶、热电阻等一次仪表、生产的装配式热电偶采用国际IEC标准。同时，采用机械电子工业部热电偶统一设计的系列、型谱。

概述
    工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。
    根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。
    装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

可选型号

B型、S型、K型、E型

主要技术参数

测量范围及基本误差限

热电偶类别	代号	分度号	测量范围	基本误差限
镍铬－康铜	WRK	E	0－800℃	±0.75%t
镍铬－镍硅	WRN	K	0－1300℃	±0.75%t
铂铑₁₃-铂	WRB	R	0-1600℃	±0.25%t
铂铑₁₀－铂	WRP	S	0－1600℃	±0.25%t
铂铑₃₀－铂铑₆	WRR	B	0－1800℃	±0.25%t

注：t为感温元件实测温度值（℃）

热电偶时间常数

热惰性级别	时间常数（秒）	热惰性级别	时间常数（秒）
^Ⅰ	90－180	^Ⅲ	10－30
^Ⅱ	30－90	^Ⅳ	＜10

?   ◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
   ◆热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
   ◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
   ◆高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。

规定的长时间使用温度（℃）	试验温度（℃）	绝缘电阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

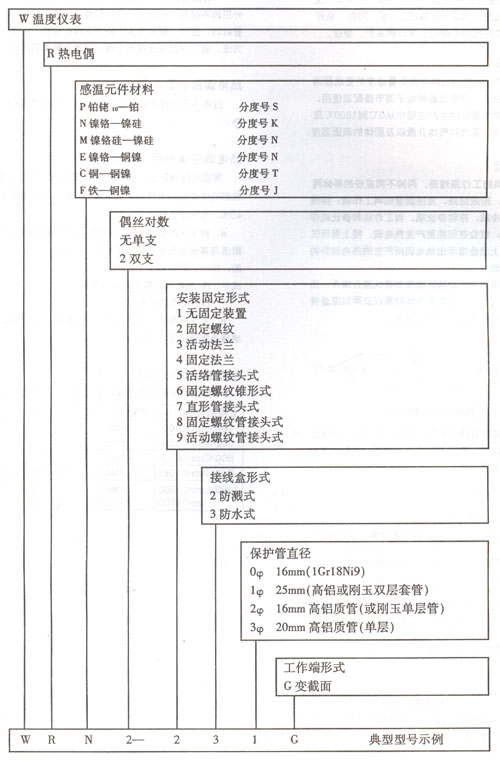

型号命名方法


无固定装置热电偶	固定螺纹式热电偶	活动法兰式热电偶

固定法兰式热电偶	活络管接头式热电偶	固定螺纹锥形热电偶

直形管接头式热电偶	固定螺纹接头式热电偶	活动螺纹管接头式热电偶
