威盛 CN896 整合型芯片组已经通过微软® Vista™ Basic 商标认证，为 OEM 厂商提供一个节能、价格合理的嵌入式和桌面平台，采用威盛高效的 V4 总线，拥有先进的电源管理功能，支持 DDR2 和 PCI Express，提供灵活的显示输出选择。

威盛 CN896 芯片组支持威盛 V4 800MHz 总线，支持通过微软 Vista 认证的威盛 C7® 和威盛 Eden™(V4) 嵌入式处理器和威盛 C7®-D 桌面型处理器，威盛 CN896 芯片组可支持威盛 PowerSaver™ 技术，当工作负荷减轻时，它将降低 CPU 频率和电压，从整体上降低 40% 的 CPU 功耗。

威盛 CN896 芯片组采用高带宽威盛 Ultra V-link，使南北桥通讯速度达到 533MB/s，配合市场领先的威盛 VT8237S 或是 VT8251 南桥和一系列的辅助芯片，可提供全面的存储、多媒体和连接功能，包括原生 Serial ATA II，支持 6 声道或 8 声道威盛 Vinyl 音效芯片、威盛 Velocity™ 千兆以太网和无线 LAN 连接、USB2.0、IEEE 1394。

威盛 CN896 芯片组拥有很高的灵活性，提供 1 个 x16 PCI Express 插槽连接高端显卡和 1 个 x1 PCI Express 插槽连接其他外设。

威盛 CN896 芯片组采用独立的 CRT 接口和灵活的视频接口，如 DVI 收发器，LVDS 收发器，SDTV 和 HDTV TV 编码器。为客户提供足够的灵活性选择显示输出，如纯屏、LCD、TFT 真彩 DVI 和电视显示，独立的显示引擎可根据不同的信息同时输出不同分辨率、象素色深和刷新率的视频，为设计瘦客户机、工业电脑、POS 机和电子看板的客户提供了更大的视频选择灵活性。威盛 CN896 芯片组在基本配置价格合理的同时，还有一个 16 通道的 PCI Express 接口以提供更多升级选择。

威盛 CN896 芯片组集成威盛 Chrome9™ HC IGP ，内置高性能 DirectX™ 9.0 3D 加速器和办公应用的 2D 加速器。

威盛 CN896 芯片组 3D 图形引擎可实现业内独有的单通道多纹理贴图与单周期三线过滤同时运作，且没有任何性能损失，提供绝佳的图像效果。集成视频加速器还可以减轻播放 MPEG 文件时 CPU 负荷。

Chromotion CE 视频播放引擎采用多层级方式来处理多媒体文件内容，它在视频处理的每一步骤上都运行一系列先进技术，例如，整合 MPEG-2 解码技术，在实现超低 CPU 占有率下，进行无错数字视频播放技术；采用反逐行扫描技术（Adaptive De-interlacing）以及视频消除马赛克（Video Deblocking）技术，这些先进的译码工具确保所有播放装置能更清晰地播放数字文件，这些播放装置包括 CRT、LCD、标准 TV 和分辨率为 1080i 的 HDTV。*

威盛 CN896 性能

特性	威盛 CN896 芯片组
北桥
处理器支持	威盛 C7®、 C7®-D 和 Eden™ (V4) 处理器
支持 PowerSaver™	支持
前端总线	800/400MHz
内存支持	DDR2 667/533 DDR 400/333
最大内存	4GB
PCI Express	1 个 16 通道和 1 个通道
南北桥连接	Ultra V-link (1GB/s)
图形核心	威盛 Chrome9 HC IGP
视频加速	支持
双屏显示支持	同时支持 LCD 和纯平（LVDS 和 DVI 或接口），TV 显示 * 和 CRT
视频消马赛克	支持
电源管理	支持动态 CKE 和动态时钟选择

威盛 CN896 优势

威盛 Chrome9™ IGP DirectX 9.0 图形核心
128 位的 2D 图形引擎支持高质量的绘图加速技术，在办公应用上表现尤佳，同时丝毫不影响系统运作效率。128 位的 3D 图形引擎为 3D 贴图提供双通道的像素解析，同一通道可同时支持两路纹理传输，其三角形生成率为 450 万个/秒，像素填充率为 2 亿个/秒，双向纹素填充率达到 4 亿个/秒。

威盛 Chrome9 IGP 图形核心集成 Chromotion 3.0 视频显示引擎，支持 MPEG-2 解码加速，反逐行扫描技术、视频消马赛克和一系列高清输出技术。

广泛的显示支持
威盛 CN896 芯片组支持威盛 DuoView+™ 功能，支持多屏显示和扩展的桌面，其中包括一个专门的分辨率高达 1920x1440 的 CRT 显示接口。威盛 CN896 还拥有 2 个数字视频接口，连接 DVI/LVDS 收发器（VT1632A/VT1636）和电视编码器（VT1622A/VT1625）。

先进的存储控制器
威盛推出的 FastStream64 内存控制器支持 4GD 的 DDR333/ 400 或 DDR2 533/667 内存格式，拥有极快的内存访问速度，保持系统最高效的运行。

高性能的 CPU 接口
威盛 CN896 移动芯片支持最新威盛 C7®、C7®-D 和 Eden™ 处理器，支持高效的威盛 V4 总线。

威盛 Vinyl 多声道音频组件
通过 6 声道或 8 声道音频输出技术，威盛 Vinyl Audio 5.1 和威盛 Vinyl Gold Audio 7.1 支持采样高达 24/96 的丰富而逼真的立体环绕声效，其质感而清新的音效，成为主流集成解决方案和板载解决方案中最高音质水平的代表。

威盛一体化驱动 Hyperion Pro
威盛一体化驱动已经为八代的芯片组所使用，能够让最终用户从硬件与软件的无缝兼容中获得益处。

    * 需要连接分辨率为 1080p 的 HDTV 兼容电视输出或 DVI 解码芯片
    ** 需要连接 LVDS 收发器，如威盛 VT1637，或者连接 DVI 收发器，如 VT1632A
    *** 需要连接外接 TV 编码器，如威盛 VT1623

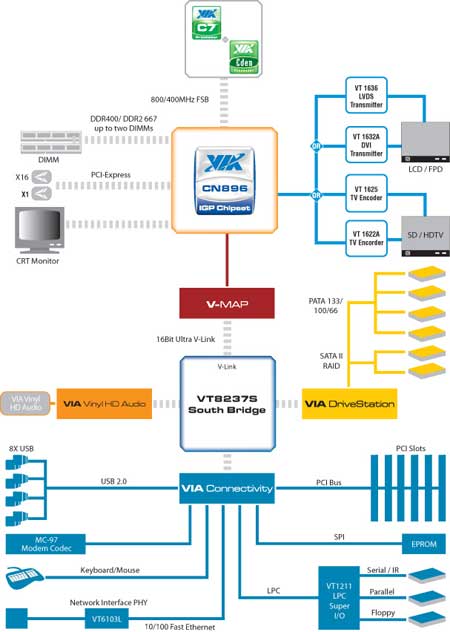

结构图

主要性能

» 全面支持威盛 C7、威盛 C7®-D 和威盛 Eden (V4) 处理器
» 支持 667/533/400 前端总线
» 支持 x16 PCI Express 和 x1 PCI Express 插槽
» 支持高达 4GB 的 DDR2 533/400MHz 或是 DDR400/333/266MHz SDRAM
» 威盛 Ultra V-link 1GB/秒 8-bit 连接总线，支持 V-Map 模块架构
» 集成威盛 Chrome9 图形核心，支持 DirectX 9.0 3D 图形
» 200MHz 图形引擎时钟，独立的 128-bit 数据管线
» 128-bit 2D 和 3D 图形引擎
» Chromotion 3.0 CE 视频显示引擎
   » MPEG-2 解码
   » 视频反马赛克
   » 自适应反交错
   » DuoView+»
   » 全面 HDTV 支持，高达 1080i / 720p
» 优化统一存储架构（UMA）
» 12 位 DVI 收发器
» 24 位纯平显示接口和双 12 位纯平显示接口
» 12 位接口连接外接编码器，用于 SDTV 和 HDTV 显示
» 支持威盛 Vinyl Gold 8 声道 HD 音效控制芯片和集成威盛 Vinyl 6 声道 HD 音效
» Serial ATA，最多支持 2 个设备
» 集成 V-RAID 0, RAID 1, RAID0+1# 和 JBOD (SATA)
» 并行 ATA133/100/66，最多支持 4 个设备
» 支持最多 8 个 USB 2.0/USB 1.1 接口
» 支持威盛 Velocity Gigabit 以太网辅助芯片和集成 10/100 Mbps 快速以太网
» 先进的系统电源管理支持功能

# 搭配威盛 VT8237 南桥时，实现 RAID Level 0+1 需要 4 个串行 ATA 驱动器；如需支持两个额外的驱动器，则使用 SATALite™ PHY 提供的两个外部串行 ATA 端口进行连接。威盛 VT8251 南桥自身集成支持 RAID Level 0+1 支持功能。
