一、工作原理
YHL型位移传感器将机械位移量转换成可计量的、成线性比
例的电信号。被测物体产生位移时，拉动与其相连接的钢绳，
钢绳带动传感器传动机构和传感元件同步转动；当位移反向移
动时，传感器内部的弹簧回旋装置将自动收回绳索，并在绳索
伸收过程中保持其张力不变，从而输出一个与绳索移动量成正
比例的电信号。
本品是基于震动环境设计安装使用的小型，工业级+（自动排
线）的产品。
二、主要特点
YHL系列传感器的设计精密合理，采用高精密传感元件，传
感器具有体积小，使用方便，密封性好，测量精度高，温度误
差小，寿命长等优点。
该传感器不仅适宜于作直线运动的机械物体位移测量，更适宜
于机械物体作曲线运动的位移测量。
三、主要技术指标
1、位移有效测量范围：100、200、500、700、1000、
1500、2000、5000、8000mm等多种量程。
2、输入激励电压：+5VDC；+12VDC；+24VDC等
3、信号输出：电位计，电压，电流, 编码器脉冲、计算机接口
等
4、线性精度：200mm优于±0.5%，500mm以上优于±
0.28%（误差最大点，非综合精度）
5、工作温度：-15º-75ºC
6、制造材料：合金金属
7、绳索材料：高柔性金属芯丝
8、电缆长度：1米

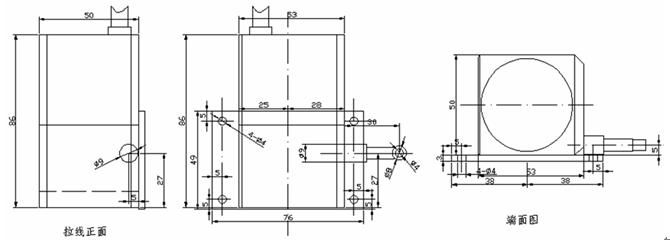

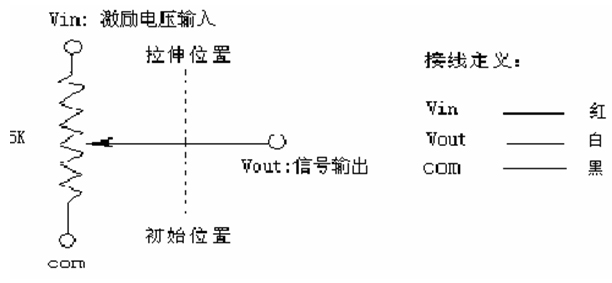

四、接线电路
五、使用注意事项
1、安装拉线式位移传感器时，应根据被测点的运动轨迹，使
拉线头拉出的拉绳尽量与传感器出口端面保持垂直。
2、当手动拉出传感器拉绳时（检查时请用手指勾入塑料扎带
拉环拉动绳索，实际使用时剪开拉环，安装固定螺丝），应轻
轻送回拉线头，严禁松手使拉绳自动收回，否则，拉线头所受
到的冲击加速度可能造成传感器损伤。钢绳拉出时，还应注意
防止用力过大扭曲拉绳，避免拉绳的永久变形。
3、传感器拉线头的拉出量应在其有效长度范围内工作，避免
拉出到极限，使拉绳受力过大遭受损伤。
4、传感器具有有效工作范围，在此范围段内的输出电压随拉
线头的拉出变化（或根据要求调整输出）。出厂时上述指标均
已调整校准。
5、出厂传感器所有器件均经过精密调整，需要专业特殊人员
进行维修，用户无需拆卸修理。出现任何故障，请联系我公司
技术人员，将产品原件邮寄回我公司，我们会尽快为用户检测
维修。如发现未经许可拆开、损坏或调整等现象，该产品将不
再列入我公司保修产品范围，对因由此引起的不便，请用户谅
解。
6、请勿将传感器输出线与动力线一起传输，也不能放在配电
盘附近使用
7、在高粉尘、高湿等恶劣环境中需增加防护措施
七、可根据客户要求对传感器的外形、精度、防护进行
非标订做。
