| 一、用途、功效： |
QB5735B系列数字交、直流电压、电流表采用大规模集成电路，产品设计合理，0.56英寸高亮度LED数码管显示，产品质量可靠、抗干扰能力强、长期稳定性好，适用于精密测量，广泛应用于各种仪器仪表、机电设备电压、电流等参数的测量和显示。

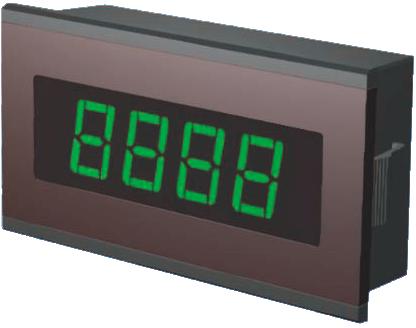

QB5735B仪表。显示窗为紫色高滤光透明玻璃，在强光照射下，仪表仍然清晰显示，用户可将显示窗从壳体上摘下，直接在线路板上调整零点和满度值。
QB5735B系列数字交、直流电压、电流表，可直接测量并显示交、直流电压、电流；配电流互感器可测量5-2000A交流电流，配电压互感器可测量500-2000V，配分流器可测量5-2000A直流电流；配标准信号变送器可显示温度、湿度、酸度、压力、液位、位移等测量。 |
| 二、特点、特征： |
·工作电源220Vac
·三位半显示（-1999～1999）
·可测量交流、直流电流、电压信号
·接线简单，仅4个端子
·外形小巧:79*43*52mm,开孔尺寸：76*32mm
·性能可靠，价格便宜 |
|
| 三、性能、参数： |
•工作电压：AC220V±10﹪ •基本误差：见仪表规格表 •显示量程：0-±1999
•环境湿度：≤85%RH •显 示 器：0.56英寸LED •环境温度：0-＋40℃
•重 量：150g •超限显示：EEEE |
| 四、产品规格： |
|
交流电流表 |
阻抗 |
直流电流表 |
阻抗 |
备 注 |
|
QB5735AA 0-19.99/20mA |
10欧 |
QB5735DA 0-±19.99/20mA |
10欧 |
如果客户测量交、直流电流表超过5A须配相应的电流互感器、分流器。 |
|
QB5735AA 0-199.9/200mA |
1欧 |
QB5735DA 0-±199.9/200mA |
1欧 |
|
QB5735AA 0-1.999A/2A |
0.1欧 |
QB5735DA 0-±1.999/2A |
0.1欧 |
|
QB5735AA 0-5.00A/5A |
0.01欧 |
QB5735DA 0-±5.00/5A |
0.01欧 |
|
基本误差：±1﹪ |
基本误差：±0.5﹪ |
|
交流电压表 |
阻抗 |
直流电压表 |
阻抗 |
|
QB5735AV 0-1.999V/2V |
100K |
QB5735DV 0-±199.9200mV |
100K |
|
QB5735AV 0-19.99V/20V |
1M |
QB5735DV 0-±1.999/2V |
1M |
|
QB5735AV 0-199.9V/200V |
2M |
QB5735DV 0-±19.99/20V |
1M |
|
QB5735AV 0-500/500V |
2M |
QB5735DV 0-±199.9/200V |
2M |
|
QB5735AV 0-1000V/1000V |
1M |
QB5735DV 0-±500/500V |
2M |
|
基本误差：±1﹪ |
基本误差：±0.5﹪ |
|
| |
| 五、仪表接线： |
六、应用举例： |
 |
 | |
| 六、使用说明： |
1、仪表满量程调整：线路板右上方有校准电位器,用于调整满量程
2、调零电位器用于调整零点（非4-20mA和1-5V表无此位器），调整范围约在±100个字
3、显示锁存：M点与＋5V短接显示被锁存
4、小数点位置确定：D1：0.000 D2：00.00 D3：000.0 |
| |
