工控产品-NHR-5400系列60段PID自整定调节器-NHR-5400

仪表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

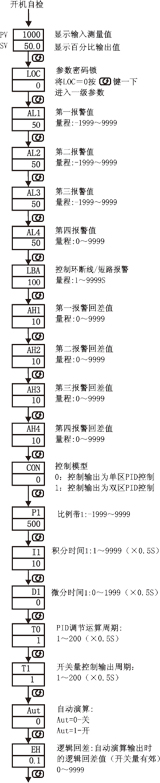

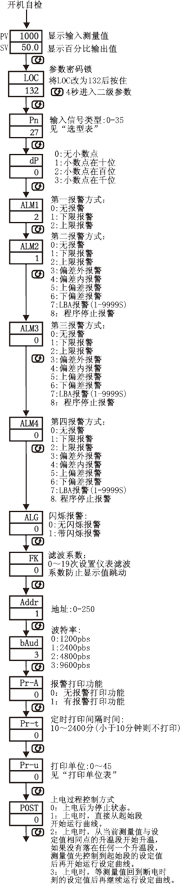

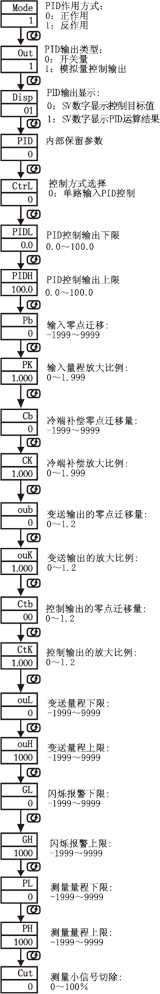

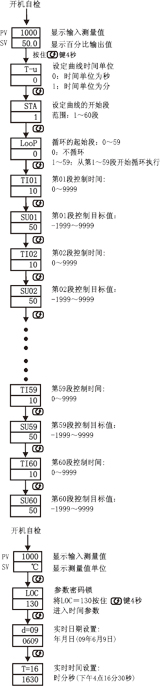

参数功能

★ 注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。

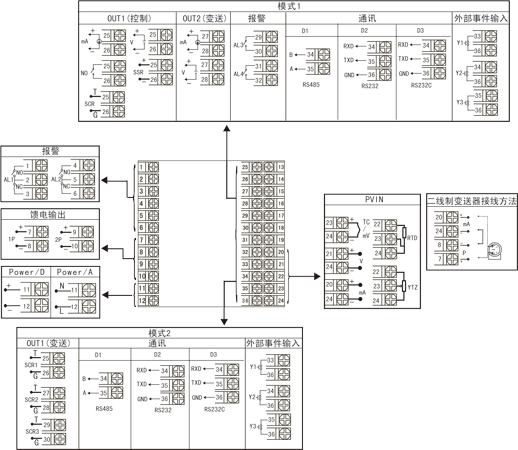

仪表接线图

规格尺寸为A、B、C型接线图
注：横竖式仪表后盖接线端子方向不一样，见示意图1。

图一

仪表选型
NHR-5400□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①规格尺寸		②第一路（测量）输入分度号
代码	宽高深	代码	分度号（测量范围）
A B C	16080110mm（横式） 80160110mm（竖式） 9696110mm（方式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃）线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换特殊规格
③控制输出1（OUT1）
代码	输出类型（负载电阻RL）
0 1 2 3 4 5 K1 K3 K4 K5 K6	4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 继电器接点输出可控硅过零触发脉冲输出固态继电器驱动电压输出双向可控硅通断输出三相可控硅过零触发脉冲输出
④变送输出2（OUT2）
代码	输出类型（负载电阻RL）
X 0 1 2 3 4 5	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ)
⑤报警输出（继电器接点输出）
代码	报警限数
X 1 2 3 4	无输出 1限报警 2限报警 3限报警 4限报警
⑥通讯输出/外部事件输入
代码	通讯接口/数字量输入接口
X D1 D2 D3 Y1 Y2 Y3	无输出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口外部事件输入（强制手动）外部事件输入外部事件输入
⑦馈电输出
代码	馈电输出（输出电压）
X 1P 2P	无输出 1路馈电输出 2路馈电输出如“2P（12/24）”表示第一路12V，第二路24V馈电输出。
⑧供电电源
代码	电压范围
A D	AC/DC 100-240V(AC/50-60Hz) DC 20-29V
⑨备注
无备注可省略

备注：
    1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
     2、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
        例1：NHR-5400A-55-0/0/2/X/1P(24)-A；
        例2：NHR-5400C-27-K2/X/X/D1/X-A
