仪表面板
 |
 |
 |
 |
 |
| 160*80mm(A型) |
80*160mm(B型) |
96*96mm(C型) |
96*48mm(D型) |
48*96mm(E型) |
| |
|
|
|
|
 |
 |
 |
 |
| 160*80mm(K型) |
80*160mm(L型) |
72*72mm(F型) |

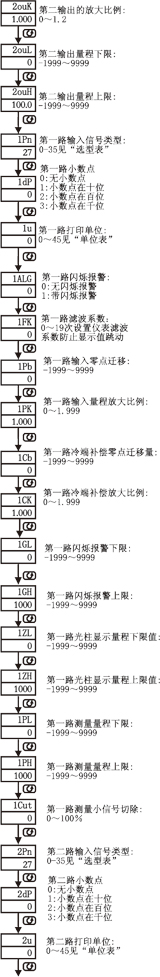

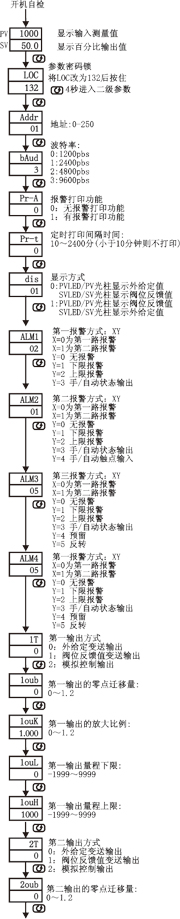

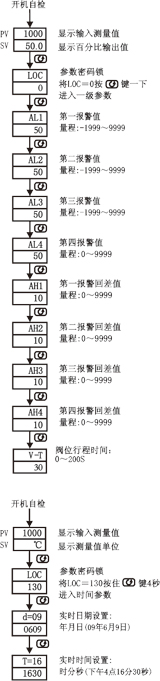

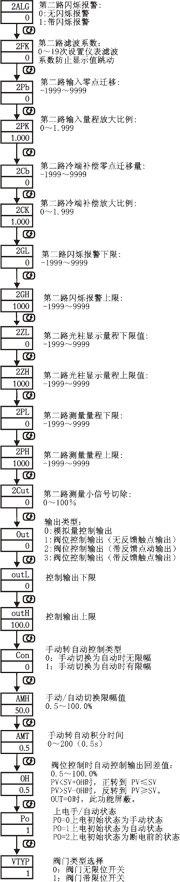

参数功能
★ 注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。
仪表接线图

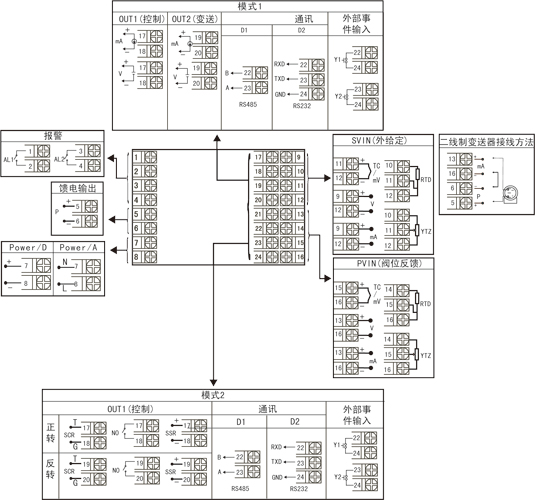

规格尺寸为A、B、C、D、E、K、L型接线图
注：横竖式仪表后盖接线端子方向不一样，见示意图1。 |
图一 |

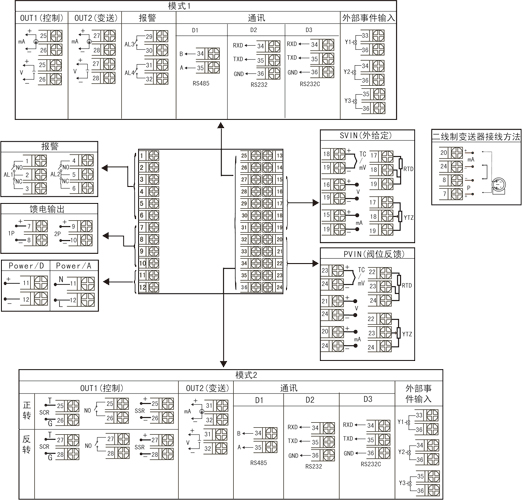

规格尺寸为F型接线图
★ 注：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。
仪表选型
NHR-5500□-□/□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
| ①规格尺寸 |
②PV第一路外给定输入分度号/③SV第二路阀位反馈输入分度号 |
| 代码 |
宽*高*深 |
代码 |
分度号（测量范围） |
A
B
C
D
E
F
K
L |
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
96*48*110mm（横式）
48*96*110mm（竖式）
72*72*110mm（方式）
160*80*110mm（横式/光柱）
80*160*110mm（竖式/光柱） |
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56 |
热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～400Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
全切换
特殊规格 |
| ④控制输出（OUT1） |
| 代码 |
输出类型（负载电阻RL） |
0
1
2
3
4
5
K1
K3
K4
K5 |
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
继电器接点输出
可控硅触发脉冲输出
固态继电器驱动电压输出
双向可控硅通断输出 |
| ⑤变送输出（OUT2） |
| 代码 |
输出类型（负载电阻RL） |
X
0
1
2
3
4
5 |
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ) |
| ⑥报警输出（继电器接点输出） |
| 代码 |
报警限数 |
X
1
2
3
4 |
无输出
1限报警
2限报警
3限报警
4限报警 |
| ⑦通讯输出/外部事件输入 |
⑧馈电输出 |
| 代码 |
通讯接口/数字量输入接口 |
代码 |
馈电输出（输出电压） |
X
D1
D2
D3
Y1
Y2
Y3 |
无通讯输出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口
外部事件输入1（强制手动）
外部事件输入2
外部事件输入3 |
X
1P
2P |
无输出
1路馈电输出
2路馈电输出
如“2P（12/24）”表示第一路
12V，第二路24V馈电输出。 |
| ⑨供电电源 |
⑩备注（无可省略） |
| 代码 |
电压范围 |
|
A
D |
AC/DC 100-240V(AC/50-60Hz)
DC 20-29V |
备注：
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、规格尺寸为F型的仪表不带RS232C打印接口。
3、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
例1：NHR-5500A-27/27-0/0/2/X/X-A(模拟量控制)。
