仪表面板
 |
 |
 |
 |
| 160*80mm |
80*160mm |
96*96mm |

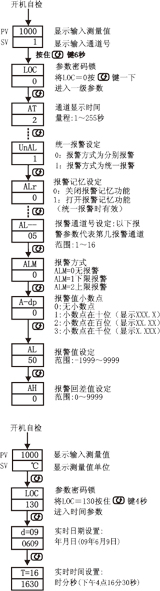

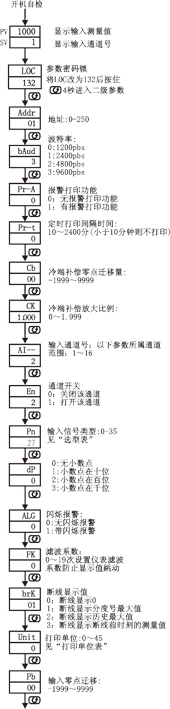

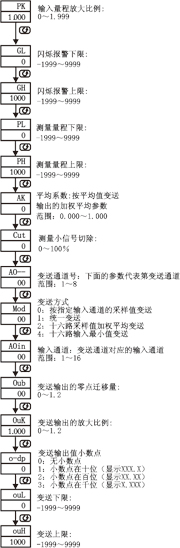

参数功能
★ 注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。

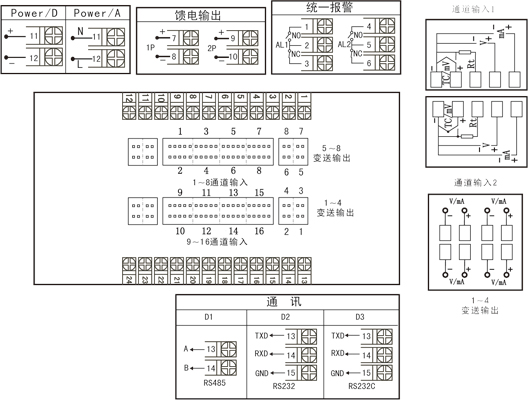

仪表接线图

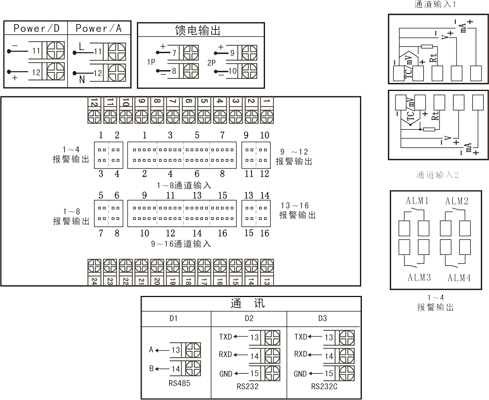

分别报警接线图
分别变送接线图
仪表选型
NHR-5710□-□-□/□/□/□( )-□-( )
8回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
NHR-5720□-□-□/□/□/□( )-□-( )
16回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
| ①规格尺寸 |
②输入分度号 |
| 代码 |
宽*高*深 |
代码 |
分度号（测量范围） |
A
B
C |
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式） |
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56 |
热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～400Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
全切换
特殊规格 |
| ③变送输出 |
| 代码 |
输出类型（输出方式） |
0
1
2
3
4
5
00
01
02
03
04
05 |
4-20mA(统一变送)
1-5V(统一变送)
0-10mA(统一变送)
0-5V(统一变送)
0-20mA(统一变送)
0-10V(统一变送)
4-20mA(分别变送)
1-5V(分别变送)
0-10mA(分别变送)
0-5V(分别变送)
0-20mA(分别变送)
0-10V(分别变送) |
| ④报警输出（继电器接点输出） |
| 代码 |
报警通道 |
X
1
2 |
无输出
统一报警
分别报警 |
| ⑤通讯输出 |
| 代码 |
通讯接口（通讯协议） |
|
X
D1
D2
D3 |
无输出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口 |
| ⑥馈电输出 |
| 代码 |
馈电输出（输出电压） |
X
1P
2P |
无输出
1路馈电输出
2路馈电输出
如“2P（12/24）”
表示第一路12V，第二路24V馈电输出。 |
| ⑦供电电源 |
| 代码 |
电压范围 |
A
D |
AC100-240V(AC/50-60Hz)
DC 20-29V |
| ⑧备注(无可省略) |
| |
备注：
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、选型时如果变送输出选择统一变送则报警输出可选择统一报警和分别报警，如果变送输出选择分别变送则报警输出只能选择统一报警。
3、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
例1：NHR-5710A-27-0/1/X/X-A(统一变送输出/和统一报警输出)
例2：NHR-5720A-14-X/1/D1/X-A(统一报警输出)
例3：NHR-5710A-14-X/2/D1/X-A(分别报警输出)
例4：NHR-5710A-14-00/X/D1/X-A(分别变送输出)
