详细描述：
单通道、双通道。
触点开关，接近开关输入。
继电器,晶体管输出。
输入/输出/电源三隔离。
模块化设计，体积小，功耗低。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。

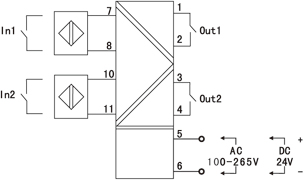

接线图

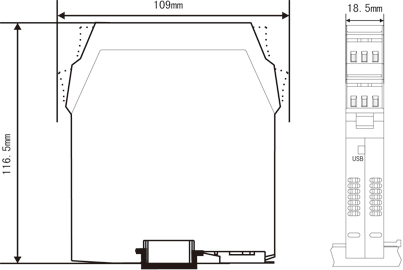

结构外型图
技术参数
| 输入 |
| 输入信号 |
触点开关、接近开关(频率≤5KHZ) |
| 配电电压 |
≈8V(开路时) |
| 短路电流 |
≈8mA |
| 输出 |
| 输出信号 |
继电器或晶体管输出 |
| 继电器输出 |
容量：DC30V/2A,AC125V/0.6A |
| 继电器响应时间 |
≤5ms |
| 晶体管输出电压 |
集电极输出时：高电平VCC（≤30V），低电平≤2.5V
发射极输出时：高电平VCC-2.5V，低电平≤0.5V |
| 输入和输出特性（设置为同相控制时） |
| 现场开关闭合或输入回路电流＞2.1mA，输出继电器或晶体管导通，通道绿色指示灯亮 |
| 现场开关开路或输入回路电流＜1.2mA，输出继电器或晶体管不导通，通道红色指示灯亮 |
| 输入和输出反相控制设置 |
| 由面板拨码开关J5设置(详见随机说明书) |
| 电源 |
| 电源 |
DC24V(±10%)，AC100-265V 50-60Hz |
| 功耗 |
DC24V 单路输出功耗：≤1.7W，双路输出功耗：≤2.2W
AC100-265V 单路输出功耗：≤2.5W，双路输出功耗：≤3W |
| 其它参数 |
绝缘强度
(输入/输出/电源之间) |
2500Vrms (1 min，无火花) |
| 工作温度 |
0～50℃ |
| 相对湿度 |
≤85%RH |
| 安装方式 |
35mmDIN导轨安装 |
| 安装尺寸 |
18.5*109*116.5mm(宽*高*深) |
| 响应时间 |
≤1S |
| 重量 |
约140克 |
仪表选型
| |
|
7 |
|
8 |
|
9 |
| M3 系列智能开关量转换器 NHR-M35 |
- |
□ |
/ |
□ |
- |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
↓
□ |
/ |
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
↓
A
D |
| 7/8 |
<输出> |
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出 |
| K1 |
继电器接点 |
| K2 |
晶体管 |
| 9 |
<电源> |
|
|
| AC100-265V 50-60Hz |
| DC24V |
型号举例：NHR-M35-K1/K1-D
三端子智能开关量转换器，双路输入/输出都为继电器接点信号，供电电源为DC24V。 |
