| 详细描述：
安全认证
| 证书号 |
GYB081554 |
| 防爆标志 |
【Exia】IIC（国家级仪器仪表防爆安全监督检验站认证） |
| 认证参数 |
|
| 端子 |
8-7、11-10 |
| 最大允许电压 |
Um=250V |
| 电压 |
Uo=29.4V |
| 电流 |
Io=100mA |
| 功率 |
Po=0.74mW |
| 电容 |
Co=0.071μF |
| 电感 |
Lo=3.0mH |
接线图

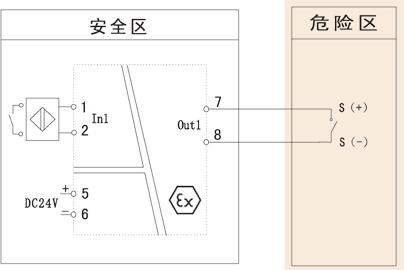

单输入单输出接线图

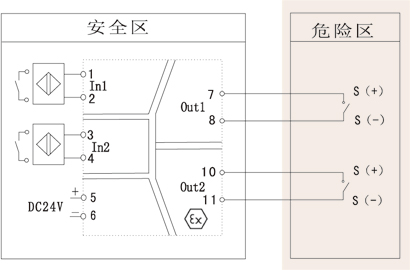

双输入双输出接线图
| 端子号 |
端子说明 |
| 安全区（绿色） |
1 |
IN1A |
| 2 |
IN1B |
| 3 |
IN2A |
| 4 |
IN2B |
| 5 |
POW（+） |
| 6 |
POW（-） |
| 危险区（蓝色） |
7 |
OUT1A（S+） |
| 8 |
OUT1B（S-） |
| 10 |
OUT2A（S+） |
| 11 |
OUT2B（S-） |

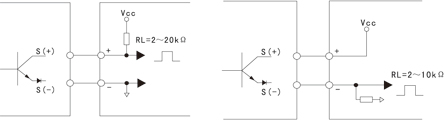

应用1：晶体管集电极输出 应用2：晶体管发射极输出
结构外型图

EVT1/EVT2：工作指示灯：当输入信号短接时，指示灯为绿色；当输入信号断开时，指示灯为红色
35mm导轨式安装，安装时请注意卡位稳定、牢固。
请尽可能垂直安装，以利于仪表内部热量散发。
技术参数
| 电源 |
| 额定工作电压范围 |
24V±10% DC |
| 功耗 |
单路输出:≤0.8W,双路输出≤1.2W |
| 安全侧 |
| 输入信号类型 |
触点开关、接近开关（频率≤5KHZ） |
| 配电电压 |
≈8V(开路时) |
| 短路电波 |
≈8mA |
| 危险侧 |
| 输出信号类型 |
继电器/晶体管 |
| 继电器输出驱动能力 |
125VAC/0.6A 30VDC/2A |
| 继电器响应时间 |
＜5ms |
| 晶体管输出 |
集电极输出时(接线方式见应用1)：高电平VCC(≤30V)，低电平≤2.5V |
| |
发射极输出时(接线方式见应用2)：高电平VCC-2.5V，低电平≤0.5V |
| 输入和输出特性(设置为同相控制时) |
| 现场开关闭合或输入回路电流＞2.1mA，输出继电器或晶体管导通，通道绿色指示灯亮 |
| 现场开关开路或输入回路电流＜1.2mA，输出继电器或晶体管不导通，通道红色指示灯亮 |
| 输入和输出反相控制设置 |
| 由面板拨码开关J5设置(详见随机说明书) |
| 绝缘强度 |
| 本安端与非本安端 |
2500V,a.c;1min |
| 环境条件 |
| 环境温度 |
0～50℃ |
| 环境湿度 |
5%～95%RH（非结露） |
| 标准 |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求 |
仪表选型
| |
|
7 |
|
8 |
|
9 |
|
10 |
| 开关量输入操作端隔离栅 NHR-B35 |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
| 位 |
规格 |
注释 |
|
|
|
|
↓
□
|
/
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7/8 |
<输入类型> |
|
| 输入I/输入II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输入 |
| 36 |
开关量 |
| 9/10 |
<输出类型> |
|
|
| 输出I/输出II(从列表中选择代码) |
| 代码 |
类型 |
| X |
无输出 |
| K1 |
继电器接点 |
| K2 |
晶体管 |
型号举例：NHR-B35-36/36-K1/K1。
开关量输入操作端隔离栅，双路输入信号为开关量，双路输出为继电器接点信号。 |
