产品概述
ZK-WG弯管流量计是利用流体通过弯管（圆管或方管）时，由于惯性离心力的作用，在弯管的内侧和外侧之间形成差压，差压△P=P1-P2；流体流量Q与△P成比例，故从差压测量可推算出流量。ZK-WG弯管流量计根据测量介质的不同分为气体弯管流量计（ZK-WGQ系列）和液体弯管流量计（ZK-WGY系列）。适于测量空气、煤气、高温含尘烟气、自来水、工业用水、污水、泥浆等流体的流量。应用于电力、化工、石油、治金、轻纺、食品等行业。
性能特点
结构简单，传感器内空无一物，无附加阻力损失
坚固耐用抗磨损、可长周期保持足够高的测量精度，结合智能型二次仪表使用，弯管流量计完全可以用来作为计量考核仪表使用
重现精度高，这个特点特别适用于过程流量和控制流量的测量
焊接式安装方式，保证弯管传感器长周期、无泄露安全运行
对直管段要求低，十分方便在狭小的装置内使用，适应性强
配合不同的弯管材质和合适的几何尺寸，弯管流量计可以适应制碱系统绝大多数工艺介质和工艺条件的流量测量
技术参数
|
测量介质 |
空气、煤气、高温含尘烟气、工业用水、污水、泥浆等流体 |
|
测量精度 |
±2.5 % |
|
公称通径 |
Φ50～Φ1600mm |
|
测量范围 |
液体150～160000m3/h，气体12～10000m3/h，量程比（4～10）：1。 |
|
适用压力 |
≤6.4MPa |
|
适用温度 |
≤500℃ |
|
连接方式 |
法兰或焊接 |
一、ZK-WG型弯管流量计选型
ZK-WGQ气体弯管流量计选型表 ZK-WGY液体弯管流量计选型表
|
型号 |
弯管内径（mm） |
测量范围（ m3/h） |
|
ZK-WGQ-100 |
100 |
150～600 |
|
ZK-WGQ-200 |
200 |
800～2400 |
|
ZK-WGQ-300 |
300 |
1300～5000 |
|
ZK-WGQ-500 |
500 |
4000～16000 |
|
ZK-WGQ-800 |
800 |
10000～40000 |
|
ZK-WGQ-1000 |
1000 |
15000～60000 |
|
ZK-WGQ-1300 |
1300 |
25000～100000 |
|
ZK-WGQ-1600 |
1600 |
40000～160000 |
|
型号 |
弯管内径（mm） |
测量范围（ m3/h） |
|
ZK-WGY-50 |
50 |
12～50 |
|
ZK- WGY -100 |
100 |
50～200 |
|
ZK- WGY -200 |
200 |
200～800 |
|
ZK- WGY -300 |
300 |
400～1600 |
|
ZK- WGY -400 |
400 |
600～2400 |
|
ZK- WGY -500 |
500 |
1000～4000 |
|
ZK- WGY -600 |
600 |
1500～6000 |
|
ZK- WGY -800 |
800 |
2500～10000 |
| 二、气体流量计配置表 |
| 组 件 |
数量（台） |
| 弯管传感器 |
1 |
| 液晶弯管流量计主机 |
1 |
| 差压变送器 |
1 |
| 温度传感器 |
1 |
| 压力变送器 |
1 |
| 三阀组 |
1 |
| 根部阀（三通旋塞阀） |
3 |
| 排污阀 |
2 |
| 冷凝圈 |
1 | |
| |

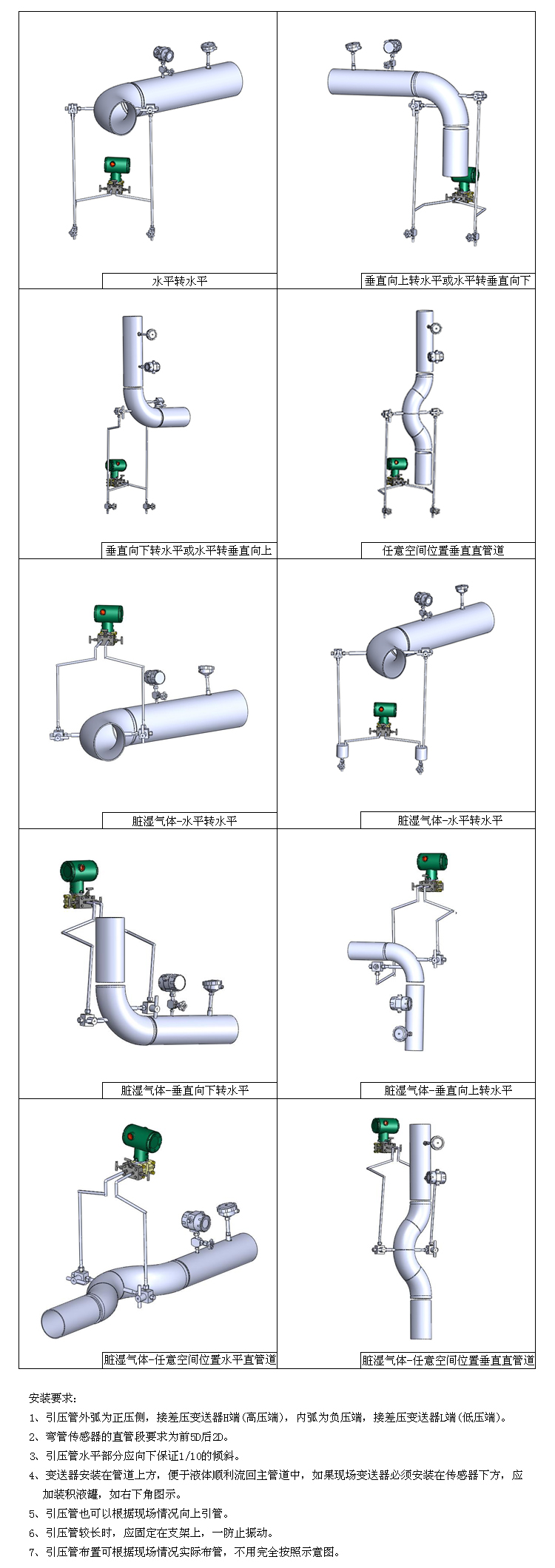

| 三、安装示意图 |
 |

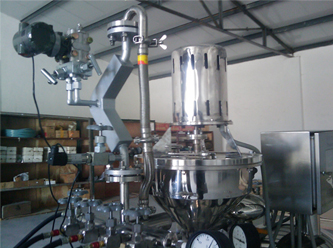

| 四、现场照片 |
 |
