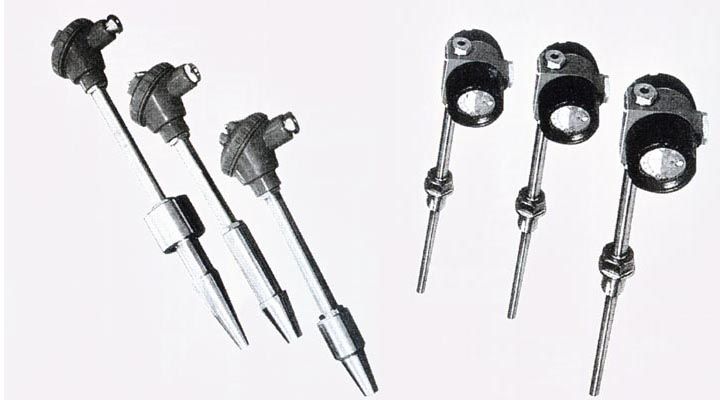

◆ZK-SBW系列一体化温度变送器特点
·ZK-SBW系列一体化温度变送器采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的
补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；
·热电偶变送器具有冷端温度自动补偿功能；
·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；
·ZK-SBW系列一体化温度变送器适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和
仪表盘上使用；
·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程
进行远程信息管理、组态、变量监测、校准和维护功能；
·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变
化、输出电流和百分比例；
◆ZK-SBW系列一体化温度变送器工作原理
热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。
◆ZK-SBW系列一体化温度变送器主要技术参数
1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100（三线制、四线制）。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50（Vmin-12）,例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境：a:环境温度-25-+80℃（常规型）
-25-+70℃（数显型）
-25-+75℃（智能型）
b:相对湿度：5%-95%
c:机械振动f≤50Hz, 振幅≤0.15mm
d:无腐蚀气体或类似的环境；
9、 环境影响系数：δ≤0.05%/℃。
| ◆测量范围 |
| |
|
| 类 别 |
材 质 |
分 度 号 |
测 量 范 围 |
|
热
电
偶 |
镍铬-康铜 |
E |
0-1000℃范围内任选 |
| 镍铬-镍硅 |
K |
0-1300℃范围内任选 |
| 铂铑10-铂 |
S |
0-1600℃范围内任选 |
| 铂铑30-铂铑6 |
B |
0-1800℃范围内任选 |
| 铜-康铜 |
T |
0-400℃范围内任选 |
| 铁-康铜 |
J |
0-1200℃范围内任选 |
|
热
电
阻 |
铜热电阻 |
Cu50 |
-50-+150℃范围内任选 |
| 铜热电阻 |
Cu100 |
-50-+15℃范围内任选 |
| 铂热电阻 |
Pt100 |
-200-+600℃范围内任选 | |
| |
| |
◆型号命名方式 |
| |
|
|
|
| |
|
型号 |
类别 |
感温元件
材料 |
温度
变送
器 |
安装固定
方式 |
接线
盒形式 |
保护
管直径 |
工作
端形式 |
显示
形式 |
附加安
装形式 |
说 明 |
| W |
|
|
|
|
|
|
|
|
|
温度仪表 |
| |
|
R |
|
|
|
|
|
|
|
|
热电偶 |
| Z |
|
|
|
|
|
|
|
|
热电阻 |
|
M |
|
|
|
|
|
|
|
镍铬硅-镍铬 |
|
N |
|
|
|
|
|
|
|
镍铬-镍硅 |
| E |
|
|
|
|
|
|
|
镍铬-铜镍 |
| F |
|
|
|
|
|
|
|
铁-铜镍 |
| C |
|
|
|
|
|
|
|
铜-铜镍 |
| P |
|
|
|
|
|
|
|
铂 |
| C |
|
|
|
|
|
|
|
铜 |
|
B |
|
|
|
|
|
|
温度变送器 |
|
1 |
|
|
|
|
|
无固定装置 |
| 2 |
|
|
|
|
|
固定螺纹 |
| 3 |
|
|
|
|
|
活动法兰 |
| 4 |
|
|
|
|
|
固定法兰 |
| 5 |
|
|
|
|
|
活络管接头式 |
| 6 |
|
|
|
|
|
固定螺纹锥形式 |
| 7 |
|
|
|
|
|
直形管接头式 |
| 8 |
|
|
|
|
|
固定螺纹管接头式 |
| 9 |
|
|
|
|
|
活动螺纹管接头式 |
|
2 |
|
|
|
|
防喷式 |
| 3 |
? |
|
|
|
防水式 |
| 4 |
? |
|
|
|
防爆式 |
| |
0 |
|
|
|
Ф16 |
| 1 |
|
|
|
Ф12 |
| 2 |
|
|
|
Ф16高铝质管 |
| 3 |
|
|
|
Ф20高铝质管 |
| |
G |
|
|
变截面 |
| |
M |
|
模拟显示 |
| S |
|
数字显示 |
| |
无 |
正常安装 |
| Z |
分离安装 |
| W |
R |
N |
B |
2 |
4 |
0 |
G |
S |
Z |
典型型号选型 | |
