一、概述
ZK-SBL型是新一代智能靶式流量计，集流量、温度、压力检测功能于一体，采用先进的单片机技术和电容式压力传感器，产品无可动部件，抗振动、抗杂质、抗干扰能力强；具有操作简单，安装容易，免维护，故障自检，运行费用低等一系列特点。已广泛应用于半水煤气、焦炉煤气、重油、渣油计量、沥青、液体石蜡、甲苯、硫酸、天然气、甲烷氯化物、烟道气、氯气、污水、纯净水等以及其它特殊介质的计量，解决了多年来业内疑难流量计量。
二、工作原理
当介质在测量管中流动时，因其自身的动能与靶板产生压差，而产生对靶板的作用力，使靶板产生微量的位移，其作用力的大小与介质流速的平方成正比，靶板所受的作用力经靶杆传递，使传感器的弹性体产生微量变化，从而打破贴片电容组成的电桥平衡。产生与流量在靶板上作用力对应的电压信号：由流体流量特征的影响，流量与电桥产生的电压的平方成正比。
三、产品特点
1、整台仪表在设计中无可动部件，插入式结构，拆卸方便；
2、可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；
3、整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐 42MPa 高压；
4、仪表内设自检程序，故障现象一目了然；
5、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；
6、可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；
7、具有多种安装方式供选择，如选择在线插入式，安装费用低；
8、具有一体化温度、压力补偿，直接输出质量或标方；
9、具有可选小信号切除、非线性修正、滤波时间可选择；
10、能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量；
11、计量准确，精度可达到 0.2%；
12、重复性好，一般为 0.05～0.08%，测量快速；
13、压力损失小，仅为标准孔板的 1/2△P 左右；
14、抗干扰，抗杂质能力特强；
15、可根据实际需要更换阻流件（靶片）而改变流量范围；
16、低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；
17、安装简单方便，极易维护；
18、多种输出形式，能远传各种参数；
19、抗震动性强，一定范围内可测脉动流；
主要技术参数
|
被测介质 |
液体；气体；蒸汽 |
|
公称直径 |
法兰式 15～500mm |
夹装式 15～500mm |
插入式 65～3000mm |
|
公称压力 |
0．6～42MPa |
0.6～42MPa |
0.6～42MPa |
|
介质温度 |
-200℃～+500℃或更高温度 |
|
精确度 |
±0.2% |
±0.5% |
±1.0% |
±1.5% |
|
范围度 |
1：3（液体）
1：10（蒸汽） |
1：5（液体、气体） |
1：10（液体、气体） |
1：10（蒸汽） |
|
补偿形式 |
温度补偿；压力补偿 |
|
重复性 |
0.05%～0.08% |
|
供电电源 |
机内自备锂电池（3.6V）；外供电源 24VDC |
|
输出形式 |
现场显示；4～20mA 二线制；脉冲 0～5V；RS485/RS232；GPRS 无线远传 |
|
测量管材料 |
碳钢；不锈钢；亦可按用户要求协商提供 |
|
防爆等级 |
本安型（ExiaIICT4）； 隔爆型（ExdIICT4） |
|
防护等级 |
IP65；IP67 |
|
法兰规格 |
流量计连接法兰规格执行 GB/T 系列标准，也可以根据用户要求特殊加工。 |
ZK-SBL 数显靶式流量计选型
|
SBL |
－ |
（Ｘ） |
－ |
Ｘ |
Ｘ |
Ｘ |
Ｘ |
－ |
Ｘ |
Ｘ |
Ｘ |
Ｘ |
|
|
|
｜ |
|
｜ |
｜ |
｜ |
｜ |
|
｜ |
｜ |
｜ |
｜ |
|
代号 |
|
Ａ |
|
Ｂ |
Ｃ |
Ｄ |
Ｅ |
|
Ｆ |
Ｇ |
Ｈ |
Ｉ |
A—公称口径，见流量范围表
例如：150代表口径DN150mm
B—连接方式
1．管道螺纹式
2．管道法兰式
3．夹装式
4．插入式
5．在线可拆卸式
C—介质类型
1．气体
2．液体
3．蒸汽
D—介质温度
1．常温-20°C~ +70°C
2．高温196°C~ +450°C
E—补偿内容
0． 表体中无温度压力传感器
1． 表体中有温度压力传感器
2． 表体中有温度传感器、无压力传感器（饱和蒸汽温度补偿）
3． 表体中有压力传感器、无温度传感器（饱和蒸汽压力补偿）
F—输出方式
1． 4~20mA输出
2．脉冲输出
G—通讯方式：
1. RS485通讯
2． 带HART协议
G—公称压力
例如：2代表口径1.0MP
|
代号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
8 |
10 |
11 |
12 |
13 |
14 |
15 |
|
MPa |
0.6 |
1.0 |
1.6 |
2.0 |
2.5 |
4.0 |
5.0 |
6.3 |
10 |
11 |
15 |
16 |
20 |
25 |
42 |
H—外壳材料
1． 碳钢
2． 不锈钢
I—防爆形式
B． 防爆型（非防爆型不带B）

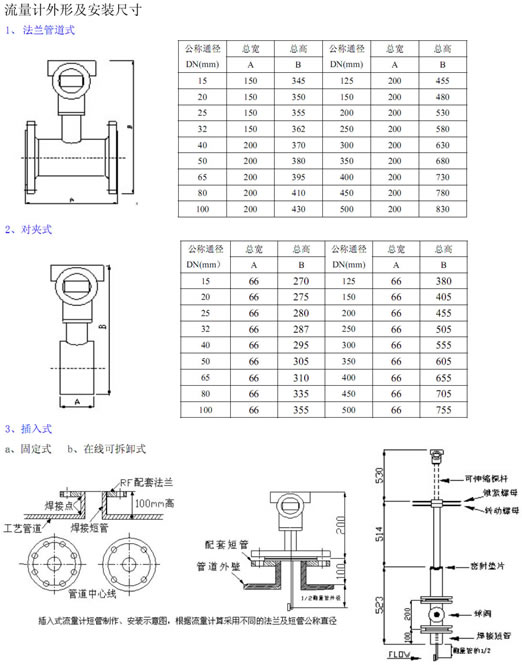

ZK-SBL 数显靶式流量计外形尺寸图

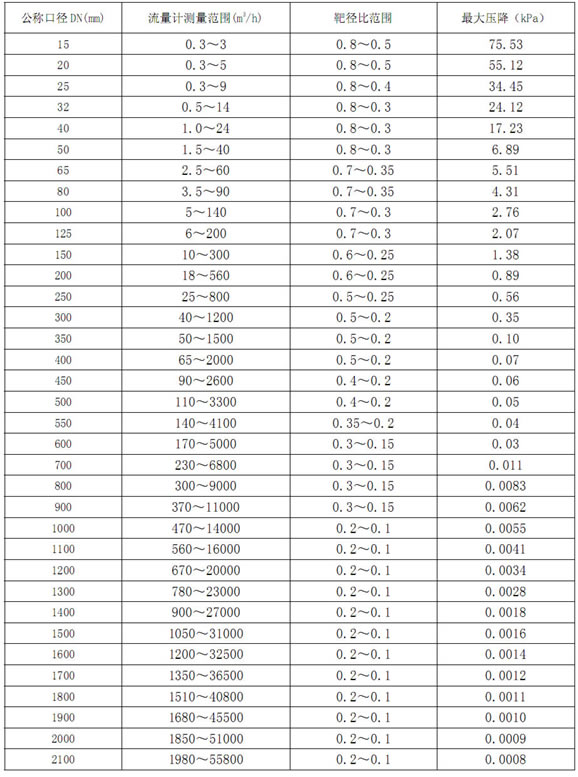

ZK-SBL 数显靶式流量计标准水流量范围表
|
