产品名称：
|
直流输出隔离安全栅(支持HART协议）
|
|
型 号：
|
TM5905
|
|
价 格：
|
|
|
品 牌：
|
|
|
|
|
概述
直流电流输出操作端隔离安全栅
接受来自处于安全区的 DCS/PLC 系统或其它操作器的直流电流4～20mA信号，经安全栅隔离传送，输出直流电流4～20mA  ，驱动处于危险现场的电气转换器、阀门定位器、显示设备等本安仪表。
该产品支持 HART 数字信号双向通讯。
该隔离安全栅采用独立的直流电源供电，供电电源-输入-输出之间隔离。
特性
- 一路通道输入 4~20mA，一路通道输出 4~20mA。
- 支持 HART 通讯协议通过
- 配合DCS/PLC等控制系统或其它单元组合仪表应用。
- 连接至控制系统：各款DCS/PLC 的AO卡，输出电流信号
- 适用于连接的现场设备：阀门定位器，电气转换器以及其它本安显示设备。
- 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区。
- 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接。
技术参数
- 供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：<50mA
- 非本安侧输入
输入信号： 4～20mA
输入阻抗： 50Ω
输入压降： 20mA时，<4V
- 本安侧输出
输出电流信号：4～20mA
电流输出允许最大负载：750Ω
输出阻抗：>2MΩ
输出纹波： < 10mVp-p
- 综合主要技术参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
开机响应时间：< 1s （10～90％）
电源变化影响：±0.1% （20~30VDC 允许电压范围）
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
外形尺寸：厚度×高度×长度＝16×116×110（mm）
- 安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数：    Um = 250V    Uo = 28V     Io = 93mA
                         Po = 0.65W    Lo = 2.4mH    Co = 0.05μF

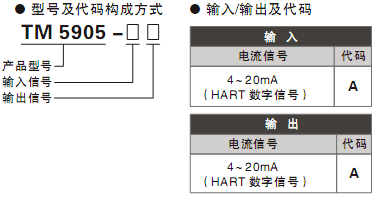

选型、订货代码

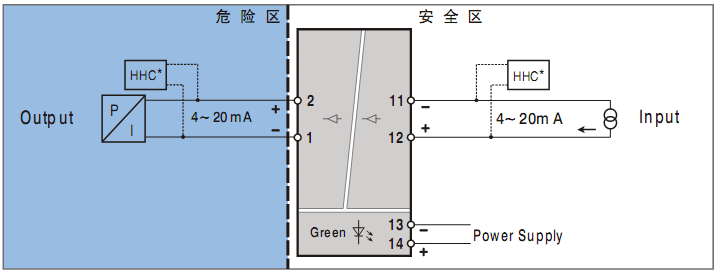

端子接线图


|
|
|
