技术参数

特性项目	具体参数
最大显示	1999
输入方式	单端输入
S/D转换	双重积分
测量速度	约2.5次秒
频率范围	直流
溢出范围	“1”  or  “-1”
极性显示	极性相反显示“-”
显    示	红色数码管
电    源	AC    110/220V±10%,  50/60Hz
功    耗	≤4.5VA
耐    压	AC  1500V    1min
绝缘电阻	DC  500V≥100MΩ
重    量	500g

产品型号

型号规格	量程	分辨力	互感器变比	测量精度	最大允许输入
DP3-DA0.0002	200uA	100nA	直接输入	±0.5%F.S±2Digit	10mA
DP3-DA0.002	2mA	1uA	直接输入	±0.5%F.S±2Digit	100mA
DP3-DA0.02	20mA	10uA	直接输入	±0.5%F.S±2Digit	500mA
DP3-DA0.2	200mA	100uA	直接输入	±0.5%F.S±2Digit	1A
DP3-DA2	2A	1mA	直接输入	±0.5%F.S±2Digit	5A
DP3-DA20	20A	10mA	20A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3-DA30	30A	100mA	30A:75mV	±1%F.S±2Digit	1.5F.S
DP3-DA50	50A	100mA	50A:75mV	±1%F.S±2Digit	1.5F.S
DP3-DA100	100A	100mA	100A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3-DA150	150A	100mA	150A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3-DA200	200A	100mA	200A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3-DA300	300A	1A	300A:75mV	±1%F.S±2Digit	1.5F.S
DP3-DA500	500A	1A	500A:75mV	±1%F.S±2Digit	1.5F.S
DP3-DA1000	1000A	1A	1000A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3-DA1500	1500A	1A	1500A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3-DA2000	2000A	1A	2000A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3I-DA0.0002	200uA	100nA	直接输入	±0.5%F.S±2Digit	10mA
DP3I-DA0.002	2mA	1uA	直接输入	±0.5%F.S±2Digit	100mA
DP3I-DA0.02	20mA	10uA	直接输入	±0.5%F.S±2Digit	500mA
DP3I-DA0.2	200mA	100uA	直接输入	±0.5%F.S±2Digit	1A
DP3I-DA2	2A	1mA	直接输入	±0.5%F.S±2Digit	5A
DP3I-DA20	20A	10mA	20A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3I-DA30	30A	100mA	30A:75mV	±1%F.S±2Digit	1.5F.S
DP3I-DA50	50A	100mA	50A:75mV	±1%F.S±2Digit	1.5F.S
DP3I-DA100	100A	100mA	100A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3I-DA150	150A	100mA	150A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3I-DA200	200A	100mA	200A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3I-DA300	300A	1A	300A:75mV	±1%F.S±2Digit	1.5F.S
DP3I-DA500	500A	1A	500A:75mV	±1%F.S±2Digit	1.5F.S
DP3I-DA1000	1000A	1A	1000A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3I-DA1500	1500A	1A	1500A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3I-DA2000	2000A	1A	2000A:75mV	±0.5%F.S±2Digit	1.5F.S

备注：带 I 的型号表示带4-20mA或0-20mA变送功能输出。

外形和接线图：

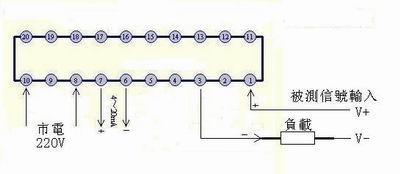

图1：仪表本身工作电源为220V时的接线示意图

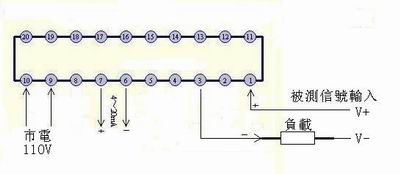

图2：仪表本身工作电源为110V时的接线示意图

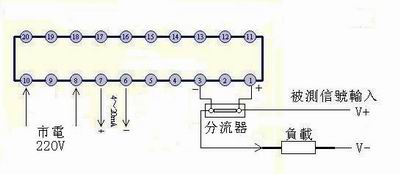

图3：外接分流器的接线示意图(仪表本身工作电源是220V)

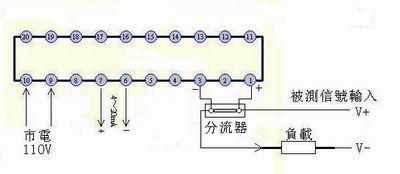

图4：外接分流器的接线示意图(仪表本身工作电源是110V)
