技术参数

特性项目	具体参数
最大显示	1999  (显示有效值)
输入方式	单端输入
A/D转换	双重积分
测量速度	约2.5次/秒
频率范围	40～200Hz
溢出显示	“1”  or  “-1”
极性显示	不分极性
显    示	红色数码管
电    源	AC    110/220V±10%,  50/60Hz
功    耗	≤4.5VA
耐    压	AC  1500V    1min
绝缘电阻	DC  500V≥100MΩ
重    量	500g

产品型号

型号规格	量程	分辨力	互感器变比	测量精度
DP3-AA0.2	200mA	100uA	直接输入	±0.5%F.S±2Digit
DP3-AA2	2A	1mA	直接输入	±0.5%F.S±2Digit
DP3-AA20	20A	10mA	20A:5A	±0.5%F.S±2Digit
DP3-AA50	50A	100mA	50A:5A	±1%F.S±2Digit
DP3-AA100	100A	100mA	100A:5A	±0.5%F.S±2Digit
DP3-AA150	150A	100mA	150A:5A	±0.5%F.S±2Digit
DP3-AA200	200A	100mA	200A:5A	±0.5%F.S±2Digit
DP3-AA500	500A	1A	500A:5A	±1%F.S±2Digit
DP3-AA1000	1000A	1A	1000A:5A	±0.5%F.S±2Digit
DP3-AA1500	1500A	1A	1500A:5A	±0.5%F.S±2Digit
DP3-AA2000	2000A	1A	2000A:5A	±0.5%F.S±2Digit
DP3I-AA0.2	200mA	100uA	直接输入	±0.5%F.S±2Digit
DP3I-AA2	2A	1mA	直接输入	±0.5%F.S±2Digit
DP3I-AA20	20A	10mA	20A:5A	±0.5%F.S±2Digit
DP3I-AA50	50A	100mA	50A:5A	±1%F.S±2Digit
DP3I-AA100	100A	100mA	100A:5A	±0.5%F.S±2Digit
DP3I-AA150	150A	100mA	150A:5A	±0.5%F.S±2Digit
DP3I-AA200	200A	100mA	200A:5A	±0.5%F.S±2Digit
DP3I-AA500	500A	1A	500A:5A	±1%F.S±2Digit
DP3I-AA1000	1000A	1A	1000A:5A	±0.5%F.S±2Digit
DP3I-AA1500	1500A	1A	1500A:5A	±0.5%F.S±2Digit
DP3I-AA2000	2000A	1A	2000A:5A	±0.5%F.S±2Digit

外形和接线图

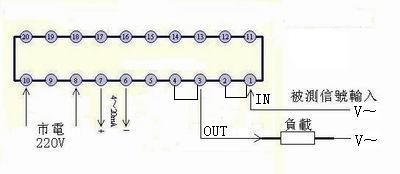

图1：仪表本身工作电源为220V时的接线示意图

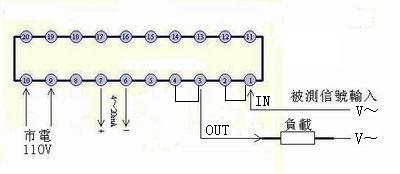

图2：仪表本身工作电源为110V时的接线示意图

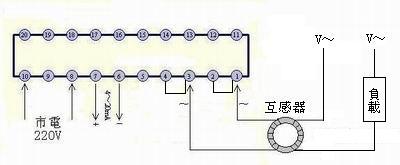

图3：外接互感器接线示意图(仪表本身工作电源220V)

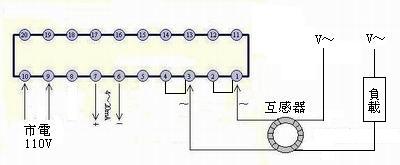

图4：外接互感器接线示意图(仪表本身工作电源110V)
