1 個通路之荷重元模組，具20位元解析度
简介

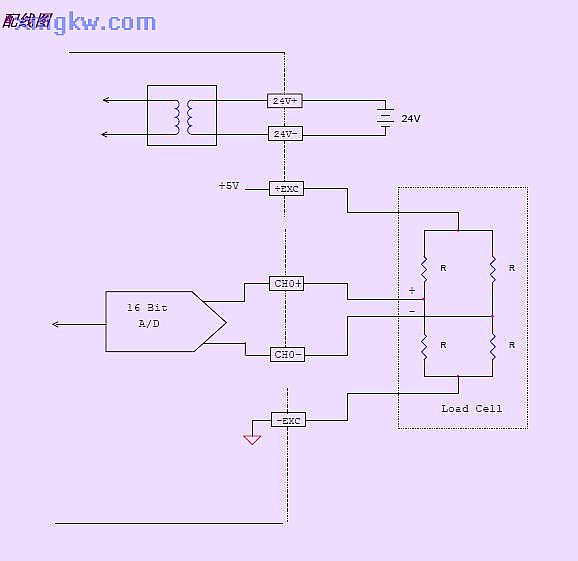

FBs-1LC 是FATEK FBs 系列PLC 的模拟输入模块的成员.可用于量测负荷元(loadCell)产生之微弱信号.本模块将量测信号以
16 位带正负号数来表示.为了能将伴随于信号之现场噪声滤除,本模块内也提供了取样信号平均的功能..

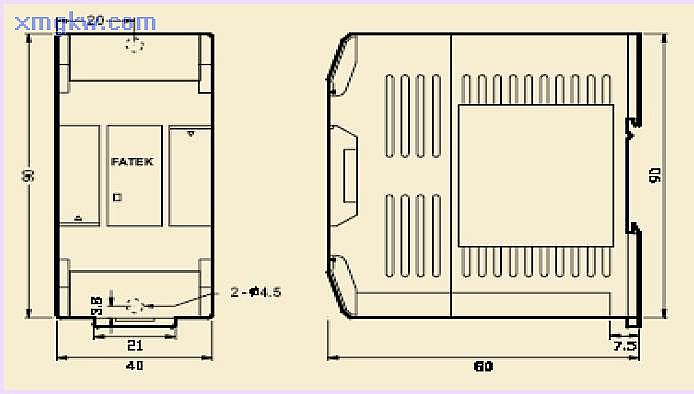

外型尺寸
规格
信道数- 单信道
分解能力- 16 位(含符号位)
占用点数- 1 个RI(输入缓存器)及8 点 DO
转换速率- 5/10/20/25 Hz 可选
非线性度- 0.01% 满刻度(@25℃)
零点漂移- 0.2 μV/℃
增益漂移- 10 ppm/℃
激励电压– 5V, 最大可推250Ω 负载
灵敏度- 2mV/V, 5mV/V, 10mV/V, 20mV/V
软件滤波- 移动式平均
取样平均次数- 1~8 可选
隔离- 变压器(电源)及光藕合器(信号)
指示灯- 5V 电源 LED
外部供应电源- 24V-15%/+20%, 2VA
内部功率损耗- 5V, 100mA
工作温度- 0 ~ 60 ℃
储存温度- -20 ~ 80 ℃
尺寸- 40(W)x90(H)x80(D) mm
转换结果是以带正负号的 16 位数表示. 若要得到真实之工程单位值则须在阶梯程序中加入LCNV(FCN33)或MLC(FCN34)指令来作转换.由于负荷元的信号非常微弱,通常应用时须作零点调校的动作以克服电路的零点漂移现象.
PLC 控制
PLC 与1LC 模块间系透过8 点DO 及1 个输入缓存器(RI)来沟通.

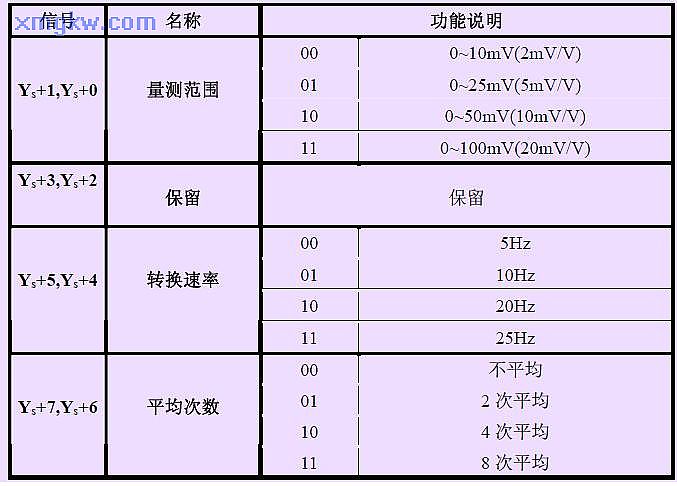

藉由DO 信号使用者可选择转换速率,输入范围及平均的次数.详细的DO 控制请参考下表. Ys是模块配置到的DO 起始号码. 转换的结果置于输入缓存器中.
