通用型变频器DLT-G11
关键字：通用型变频器,变频器,通用型
(功率范围:0.4KW-800KW)

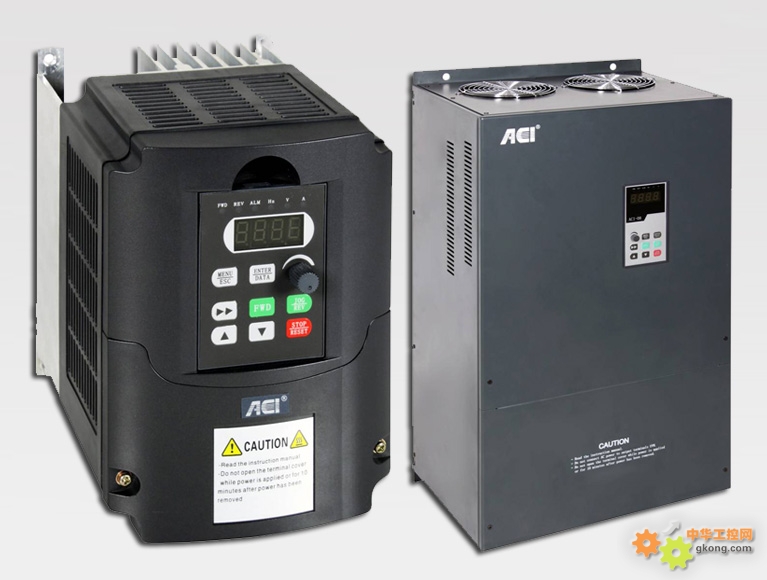

一、操作面板示意图：
二、技术特点：
1、具SVPWM控制功能计数功能,跳频功能；
2、16段的简易PLC,多段速及PID控制.摆频功能；
3、提供多功能4路数字量输入,1路高速脉冲输入,2路模拟量输入,2路继电器输出(2.2KW以下1路)1路模拟量输出；
4、瞬时停电不停机功能；
5、自动电压调整:当电网电压变化时,能自动保持输出电压恒定；
6、转速变化再起动功能.实现对旋转中的电机的无冲击平滑起动；
7、提供RS485物理通讯端子接口,采用标准Modbus协议,支持RTU和ASC11两种传输格式,可方便组网,实现上位机控制；
8、提供可选的LED操作面板，实现方便快捷的操作。
三、行业应用：
1.冶金、电力、石化、水泥、采矿、建材、制药、造纸、塑料
2.锅炉送风机、煤矿排风机、排气送风控制、水处理控制
3.精确定位控制系统、零伺服系统、造纸、化纤生产线、包装、机械
4.陶瓷厂、化工厂、油田油厂、破碎机、压铸机、压缩机
四、产品技术规范：
|
项目
|
标准规范
|
|
输入
|
额定电压/频率
|
单相220V、三相220V、三相 380V；50Hz/60Hz
|
|
变动容许值
|
电压：-20% ～ +20％ 电压失衡率：<3% 频率：±10％
|
|
输出
|
额定电压
|
0～220V/380V/
|
|
频率范围
|
0Hz～500Hz
|
|
频率解析度
|
0.01Hz
|
|
过载能力
|
P:120%IN, G:150% IN QF、Z、L: 180% IN 1分钟
|
|
主要控制功能
|
调制方式
|
优化空间电压矢量SVPWM调制
|
|
控制方式
|
空间电压矢量SVPWM控制（具有最优低频死区补偿特性）
|
|
频率精度
|
数字设定：最高频率×±0. 01%；模拟设定：最高频率×±0.2%
|
|
频率分辨率
|
数字设定：0.01Hz；模拟设定：最高频率×0.1%
|
|
起动频率
|
0.40Hz～20.00Hz
|
|
转矩提升
|
自动转矩提升，手动转矩提升0.1%～30.0%
|
|
V/FFFFF曲线
|
五种方式：恒转矩V/F曲线、1种用户定义多段V/F曲线方式和3种降转矩特性曲线方式(2.0次幂、1.7次幂和1.2次幂)
|
|
加减速曲线
|
两种方式：直线加减速、S曲线加减速；七种加减速时间，时间单位(分/秒)可选 ，最长6000分钟
|
|
直流制动
|
直流制动开始频率：0～15.00Hz
制动时间：0～60.0秒 制动电流：0～80％
|
|
能耗制动
|
内置能耗制动单元，可外接制动电阻
|
|
点动
|
点动频率范围：0.1Hz～50.00Hz,点动加减速时间0.1～60.0秒
|
|
内置PI
|
可方便地构成闭环控制系统
|
|
多段速运行
|
通过内置PLC或控制端子实现多段速运行
|
|
纺织摆频
|
可实现预置频率、中心频率可调的摆频功能
|
|
自动电压调整(AVR)
|
当电网电压变化时，维持输出电压恒定不变
|
|
自动节能运行
|
根据负载情况，自动优化V/F曲线，实现节能运行
|
|
自动限流
|
对运行期间电流自动限制，防止频繁过流故障跳闸
|
|
定长控制
|
到达设定长度后变频器停机
|
|
通讯功能
|
具有RS485标准通讯接口，支持ASCII和RTU两种格式的MODBUS通讯协议。具有主从多机联动功能
|
|
项目
|
标准规范
|
|
运行功能
|
运行命令通道
|
操作面板给定；控制端子给定；串行口给定；可三种方式切换
|
|
频率设定通道
|
键盘模拟电位器给定；键盘▲、▼键给定；功能码数字给定；串行口给定；端子UP/DOWN给定；模拟电压给定；模拟电流给定；脉冲给定；组合给定；可多种给定方式随时切换
|
|
开关输入通道
|
正、反转指令；8路可编程开关量输入，可分别设定35种功能。
|
|
模拟输入通道
|
2路模拟信号输入，4～20mA、0～10V可选
|
|
模拟输出通道
|
模拟信号输出， 4～20mA或0～10V可选，可实现设定频率、输出频率等物理量的输出
|
|
开关、脉冲输出通 道
|
1路可编程开路集电极输出；1路继电器输出信号；1路0～20KHz脉冲输出信号，实现各种物理量输出
|
|
操作
面板
|
LED数码显示
|
可显示设定频率、输出电压、输出电流等参数
|
|
外接仪表显示
|
输出频率、输出电流、输出电压显示等物理量显示
|
|
按键锁定
|
实现按键的全部锁定
|
|
参数拷贝
|
使用远控键盘可以实现变频器之间的功能码参数拷贝功能。
|
|
保护功能
|
过流保护；过压保护；欠压保护；过热保护；过载保护等
|
|
任选件
|
制动组件；远程操作面板；远程电缆；键盘安装座等
|
|
环境
|
使用场所
|
室内，不受阳光直射，无尘埃、腐蚀性气体、油雾、水蒸汽等
|
|
海波高度
|
低于1000米（高于1000米时需降额使用）
|
|
环境温度
|
－10℃～＋40℃
|
|
湿度
|
小于90%RH，无结露
|
|
振动
|
小于5.9米/秒2（0.6G）
|
|
存储温度
|
－20℃～＋60℃
|
|
结构
|
防护等级
|
IP20（在选用状态显示单元或键盘的状态下）
|
|
冷却方式
|
强制风冷
|
|
安装方式
|
壁挂式，柜内安装
|

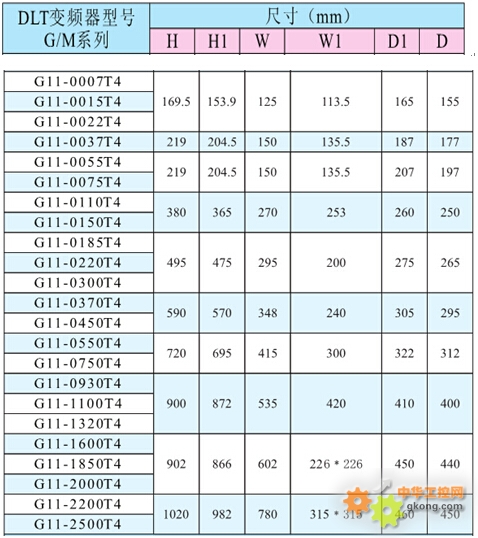

五、外形尺寸：
