1、简介
工业电子称重是近年来刚刚兴起的一门新兴技术，它是从计量用衡器基础上发展而来，普通计量用衡器主要是示值显示，而工业称重一般直接参与控制，对精度和稳定性的要求都很高，精度和稳定性直接决定产品的质量。由于发展时间比较短，应用还不是很成熟，各厂家在组成系统和信号处理上各不相同，为方便系统互连，往往牺牲最关键的精度指标。为此，我们开发了智能数字接线盒以适应日益增长的工业需求。
该产品通过A/D 转换模块对有源或无源模拟传感器信号进行A/D 转换，并对转换结果进行硬件处理和软件规格化处理测量结果通过总线串行方式输出，以实现在数字接线盒内部将测量信号数字化和整合化，从而形成一个完整的数字式秤台。该模块的输入信号范围很宽，最大量程可从±10mV 到±5V，分辨率可达200000/mV。并可通过软件设置接口参数、测量参数(转换速率、数字滤波、防抖动强度等)、标定参数、线性修正参数、温度补偿参数、零点参数、检测参数及特殊功能参数。
2、主要特性
半双工RS-485 串口传输；
特性参数非易失性存储；
所有设定工作都通过串口完成；
测量速率可选择；
数字滤波；
可设置防抖动强度(0％…100％)；
数字化定标和标定；
线性修正点的个数可选(4 到8 个点)；
自动温度修正；
去皮功能；
可设置秤台最大量程(Max)和分度值(d)；
测量数值输出收敛快、稳定；
实时监控电路的温度；
3、主要技术指标
工作电压：9…12VDC
工作电流(仅Hirs-8 模块)： < 100mA(典型) < 120mA (最大)；
测量信号最大量程： ±10mV ~±5V；
传感器数量：最多四个；
通讯距离：不加中继器50米；
最高测量分辨率：200000/mV(@12.5Hz)；
测量速度(取决于输出格式和波特率)：400Hz、200Hz、100Hz、50Hz、25Hz、12.5Hz、6.25Hz、3.125Hz (可选)；
滤波方式：标准低通滤波器和FIR 滤波器；
非线性：±0.001％F·S；
波特率：1200bps、2400 bps、4800 bps、9600 bps、19200 bps、38400 bps (可选)；
自动零点跟踪范围：禁止、+/-0.5d、+/-1.0d、+/-2.0d(可选)；
自动零点跟踪速率：0.5d/2s、0.5d/s、1.0d/s、1.5d/s、2.0d/s、3.0d/s、4.0d/s、6.0d/s(可选)；
手动清零范围：禁止、+/-2%Max、+/-4%Max(可选)；
开机自动置零范围：禁止、+/-2%Max、+/-5%Max、+/-10%Max、+/-20%Max(可选)；
静止检测范围：+/-0.5d、+/-1.0d、+/-1.5d、+/-2.0d、+/-3.0d(可选)；
静止检测时间：0.1s-9.9s；
零位检测范围：+/-0.25d、+/-0.5d、+/-1.0d、+/-4.0d(可选)；
空秤检测范围：+/-0.25d、+/-0.5d、+/-1.0d、+/-4.0d(可选)；
使用温度范围：-40℃～+70℃；
存储温度范围：-60℃～+90℃；
模块接线盒尺寸(mm)：普通：220×145×60(长×宽×高)；隔爆：200×135×100(长×宽×高)；
4、接线

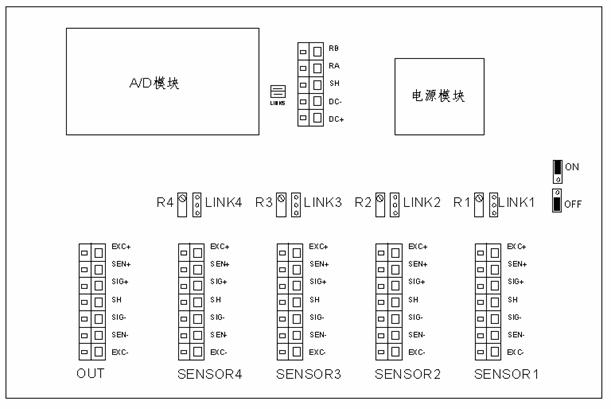

内部结构

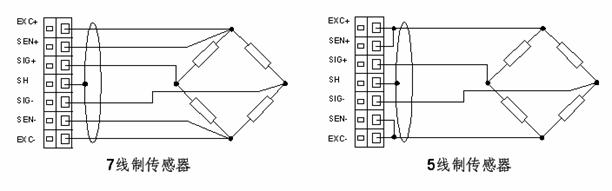

传感器接法
7线制和5线制传感器分别按上图接线。
DC+/DC-为直流电源端子，可直接输入18~36V直流电，此时LINK5断开。
如果传感器安装不平衡导致信号差异很大，可将接线端子上部的短路块插到ON位置，调节旁边的电位器可使各传感器信号平衡。
RA/RB端子为RS485通讯接线端子。
5、指令
详见《指令手册》
6、注意事项
电缆进线口必须拧紧，必要时进行密封以防腐蚀性物料侵入。
