产品名称: DP5上下限电流电压表
型  号: DP5-AA
价  格: 0.00
品  牌:

收藏此产品     查看收藏
产品介绍:

DP5上下限电流电压表

的特 点

          ◎ 5位显示,真有效值测量

       ◎ 上下限报警继电器输出

       ◎ 具有报警回差设定功能

       ◎ 带4-20mA变送输出功能

       ◎ 工作电流AC 110/220V 50/60Hz

一.DP5上下限电流电压表的型号及含义       张毅   15061829426   0510-82845021



二、DP5上下限电流电压表的交流电压测量
型号 量程 分辩率 输入阻抗 互感器变比 测量不准确度 输入极限
DP5-PAV10 0-9.9999V 100uV >2MΩ 直接输入 ±0.1%F.S±3Digit 1.2 F.S
DP5-PAV100 0-99.999V 1mV >2MΩ 直接输入 ±0.1%F.S±3Digit 1.2 F.S
DP5-PAV600 0-600.00V 10mV >2MΩ 直接输入 ±0.1%F.S±3Digit 1.2 F.S
DP5-PAV3KV 0-3000.0V 100mV >2MΩ 3KV:100V ±0.1%F.S±3Digit 1.2 F.S
DP5-PAV10KV 0-10000V 1V >2MΩ 10KV:100V ±0.1%F.S±3Digit 1.2 F.S

三、DP5上下限电流电压表的交流电流测量

型号

量程

分辨力

互感器变比

测量不准确度

输入极限

DP5-PAA1

0-999.99mA

10uA

直接输入

±0.1%F.S±3Digit

2A

DP5-PAA5

0-5.0000A

100uA

直接输入

±0.1%F.S±3Digit

5A

DP5-PAA20

0-20.000A

1mA

20A:5A

±0.1%F.S±3Digit

1.2.F.S

DP5-PAA50

0-50.000A

1mA

50A:5A

±0.1%F.S±3Digit

1.2 F.S

DP5-PAA100

0-100.00A

10mA

100A:5A

±0.1%F.S±3Digit

1.2 F.S

DP5-PAA150

0-150.00A

10mA

150A:5A

±0.1%F.S±3Digit

1.2.F.S

DP5-PAA200

0-200.00A

10mA

200A:5A

±0.1%F.S±3Digit

1.2.F.S



四、DP5上下限电流电压表的直流电流测量

型号 量程 分辩率 互感器变比 测量不准确度 输入极限
DP5-PDA0.001 0-999.99uA 10nA 直接输入 ±0.1%F.S±3Digit 10mA
DP5-PDA0.01 0-9.9999mA 100nA 直接输入 ±0.1%F.S±3Digit 100mA
DP5-PDA0.1 0-99.999mA 1uA 直接输入 ±0.1%F.S±3Digit 200mA
DP5-PDA1 0-999.99mA 10uA 直接输入 ±0.1%F.S±3Digit 1A
DP5-PDA5 0-5.0000A 100uA 直接输入 ±0.1%F.S±3Digit 5A
DP5-PDA20 0-20.000A 1mA 20A:75mV ±0.1%F.S±3Digit 1.2 F.S
DP5-PDA30 0-30.000A 1mA 30A:75mV ±0.1%F.S±3Digit 1.2 F.S
DP5-PDA50 0-50.000A 1mA 50A:75mV ±0.1%F.S±3Digit 1.2 F.S
DP5-PDA100 0-99.999A 1mA 100A:75mV ±0.1%F.S±3Digit 1.2 F.S
DP5-PDA150 0-150.00A 10mA 150A:75mV ±0.1%F.S±3Digit 1.2 F.S
DP5-PDA200 0-200.00A 10mA 200A:75mV ±0.1%F.S±3Digit 1.2 F.S

五、DP5上下限电流电压表的直流电压测量

型 号

量 程

分辨率

输入阻抗

测量不准确度

输入极限

DP5-PDV1

0-999.99mV

10uV

> 2MΩ

±0.1%F.S±3Digit

2V

DP5-PDV10

0-9.9999V

100uV

> 2MΩ

±0.1%F.S±3Digit

20V

DP5-PDV100

0-99.999V

1mV

> 2MΩ

±0.1%F.S±3Digit

200V

DP5-PDV500

0-500.00V

10mV

> 2MΩ

±0.1%F.S±3Digit

750V



说明:1、如果用户需选用带4∽20mA变送输出的仪表,请在仪表型号后加“I”,比如 DP5-PAV20为不带4∽20mA变送输出。DP5I-PAV20为带4~20mA变送输出的型号,其他各型号相同。
2、在测量交流电流时,如需要配置电流互感器其二次端额定电流5A,在测量交流电压时,其互感器二次端额定电压100V。大于5A 电流输入时必须另外配置电流互感器,以及高于600V电压输入时必须配置电压互感器
3、在测量直流电流时,如需配置电流分流器其二次变比标准电压75mV,大于5A电流输入时必须另配分流器。

六、DP5上下限电流电压表的技术参数
测量部分 控制部分
测量方式 采用专用测量芯片、高精度和采样速度、可测量多种波形的信号的有效值 控制方式 8位高抗干扰能力微机控制
测量频率 <4KHz 设定范围 上限和下限 99999∽99999
噪声抑制 ≥40dB(50HZ/60HZ) 比较条件 1、设定值>上限值
2、上限值>设定值>下限值
3、设定值<下限值
电源电压 95∽250V AC或100∽260V DC 输出方式 继电器输出
电源功耗 <15W 继电器触点负载 3A 250V AC或3A 30V DC
测量速度 约2.5次/秒
显示方式 红色高亮度数码管(14.2mmH)
变送输出 4-20mA,0.5%R.D±3Digit
变送范围 测量范围之间任意设定
绝缘电阻 20MΩ
耐压 DC500V,≥20MΩ(电源端子与外接端子)
抗干扰性 IEC8013级
工作环境 -10∽50℃,<85%RH

七、DP5上下限电流电压表的连接图



八、DP5上下限电流电压表的外形及开孔尺寸

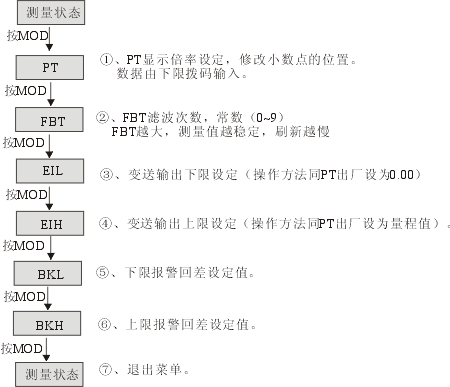

九、DP5上下限电流电压表的菜单操作说明



























十、DP5上下限电流电压表的使用保存注意事项

  1.使用前 ,仪表需通电予热15分钟.
  2.适宜使用环境温度0~+40℃,相对湿度85%以下.
  3.本仪表校准时间间隔为一年.
  4.若输入信号伴随高频干扰,应在线里用高频过滤器.
  5.输入导线不宜过长.如被测信号输出端与仪表距离不能缩短,请用双绞屏蔽线,屏蔽层与信号低端相连.
  6.若长期存放未使用,请每三个月通电一次,通电时间不少于4小时.
