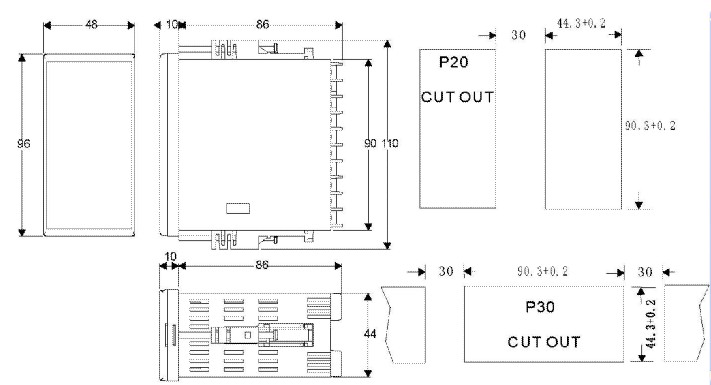

圖一:P20 圖二:P30 圖三:尺寸圖
型號說明 :
|
|
型號說明Item Explanation |
|
|
|
P20 |
━ |
1 |
0 |
1 |
0 |
━ |
０ |
０ |
０ |
Ａ |
|
1 |
|
2 |
3 |
4 |
5 |
|
6 |
7 |
8 |
9 |
|
|
1 |
機種 |
P20 |
48*96mm |
|
P30 |
96*48mm |
|
P21 |
程序控制 |
|
P31 |
程序控制 |
|
2 |
控制輸出1 |
0 |
無 |
1 |
RELAY |
2 |
邏輯電壓(SSR) |
3 |
4~20mA |
|
4 |
0~5V |
5 |
1~5V |
6 |
0~10V |
7 |
2~10V |
|
8 |
比例閥門控制 |
|
3 |
控制輸出2 |
0 |
無 |
1 |
RELAY |
2 |
邏輯電壓(SSR) |
3 |
4~20mA |
|
4 |
0~5V |
5 |
1~5V |
6 |
0~10V |
7 |
2~10V |
|
4 |
警 報 |
0 |
無 |
1 |
1組 |
2 |
2組 |
3 |
3組 |
|
A |
HBA (50A) |
B |
HBA+LA2 |
C |
HBA+AL2,3 |
|
D |
HBA(100A) |
E |
HBA+AL2 |
F |
HBA+AL2,3 |
|
5 |
輸入類型 |
0 |
熱電偶(TC) |
1 |
RTD |
3 |
4~20mA |
4 |
0~5V |
|
5 |
1~5V |
6 |
0~10V |
7 |
2~10V |
|
6 |
遠端 SV |
0 |
無 |
3 |
4~20mA |
4 |
0~5V |
|
5 |
1~5V |
6 |
0~10V |
7 |
2~10V |
|
7 |
傳送輸出 |
0 |
無 |
3 |
4~20mA |
4 |
0~5V |
|
5 |
1~5V |
6 |
0~10V |
7 |
2~10V |
|
8 |
通 訊 |
0 |
無 |
1 |
RS232 |
2 |
RS485 |
|
9 |
電 源 |
A |
AC 90~240V |
D |
DC24V |
規格說明 :
|
機型 |
P20 |
P30 |
|
尺寸 |
48X96mm(直) |
96X48mm(橫) |
|
電源 |
AC90~240V(60/50Hz),DC24V(選購) |
|
消耗功率()約 |
4 VA |
4 VA |
|
機體重量約() |
200g |
200g |
|
儲存操作環境 / |
0~65°C/0~50°C, 20~90%RH |
|
斷電記憶 |
EEPROM,10年 |
|
顯示精度 |
0.2%FS±1DIG ( TYPE: B,S )熱電偶除外 |
|
字形高度mm
SV(綠) PV(紅) |
8 |
13 |
|
8 |
10 |
|
警報輸出 |
繼電器接點8A,250VAC |
|
控制方式 |
ON/OFF,P,PI,PD,PID控制選擇 |
|
控制輸出 |
繼電器 |
A,B接點8A/250V |
|
邏輯電壓 |
PWM ( SSR):ON=24V,OFF=0V(20mA Max)脈衝電壓驅動 |
|
線性類比 |
電流輸入阻抗:0~20mA,4~20mA( 600Ω Max.)電壓輸入阻抗:0~5V,1~5V,0~10V,2~10V( 1KΩ Min.) |
|
輸入類別 |
熱電偶 |
K,J,R,S,B,E,N,T,W3,W5,PL-II( 1M )輸入阻抗約歐姆 |
|
RTD |
PT -100( DIN ),JPT-100(JIS) |
|
線性類比 |
0~10 mV ,0~20 mV ,0~50 mV ,4~20 mA ,0~10V... 參見輸入類別一覽表 |
|
