一、产品简介
　

FWP系列智能手操器是综合了多项新技术而研制成的新一代后备手操
器，用户通过键盘，便可设定为硬手操或后备手操方式的无扰动切换。本
手操器对大多数控制对象有较强的适应能力，可与国内外各种智能调节器
或计算机控制系统配套使用。抗干扰力强，可适合电源波动大的场合中使
用，供电电源范围100～260VAC/DC或24VDC。

仪表操作简单，通用性强，一表多用。用户通过键盘设置，可实现多种信
号类型输入，大大减少备用仪表的数量和费用。
先进的数字无扰动切换技术，使控制中手动、自动控制的切换快速平稳及
后备操作多种控制方案自由可选。
软件调零调满度，消除温漂和时漂引起的测量误差，显示精度优于0.2％FS。
仪表采用数字滤波技术，能够识别、抵制工况系统中测量信号伴随的低频
扰动及不规则干扰源，从而提高了抗干扰能力。
可分别带有一路模拟量控制输出，一路开关量控制输出一继电器正转、反
转控制或双向可控硅正、反转控制，及一路模拟量变送输出，可适用于各
种测量控制场合。
具有电机故障状态报警输出和自动停止电机工作功能。
具有软件自动监测手动/自动状态控制输出。
全新的贴片焊接技术，使仪表美观大方、抗干扰强。
采用卡入式结构设计，便于安装、维修、调换；安装尺寸可与国内外仪表
通用。

二、主要技术指标

输入信号	模拟量输入：电流－－0~10mA、4~10mA、0~20mA等（输入阻抗≤250Ω）电压－－0~5VDC、1~5VDC、0~10VDC等（输入阻抗≤250Ω）
测量范围	0～100.0%
测量精度	0.5％FS±1字或0.2％FS ±1字
分辨率	±1字
显示方式	0~100.0%控制输入显示 0~100.0设定值显示0～100.0％阀位反馈值显示 0～100.0％输出值显示发光二极管工作状态显示高亮度LED数字显示高亮度光柱显示
控制方式	电流/电压输出控制继电器正转/反转阀位控制可控硅正转/反转阀位控制位式ON/OFF带回差
输出信号	模拟量输出： · 0～10mA（负载电阻≤750Ω） · 0～20mA（负载电阻≤500Ω） · 4～20mA（负载电阻≤500Ω） · 0～5V（输出电阻≤250Ω）· 1～5V（输出电阻≤250Ω） · 0~10V（输出电阻≤500Ω）
开关量输出	继电器控制输出（AC220V/3A，DC24V/5A，阻性负载） · 继电器正转、反转控制输出，双向可控硅正反转控制输出,触点容量: AC220V/3A；DC24/6A（阻性负载）
馈电输出	DC24V，负载≤30mA
通讯输出	接口方式－标准串行双向通信接口：RS-485，RS-232C，RS-422 等波特率－300～9600bps 内部自由设定 ★ 模拟量控制输出与变送输出相互隔离
报警方式	可选择继电器上限、下限报警输出， LED指示,可选择继电器上限、上上限报警输出，LED指示可选择继电器下限、下下限报警输出，LED指示
报警精度	±1字
联机通讯	通讯协议为二线制、三线制或四线制（如RS－485，RS－232C， Rs－422等），亦可由用户特殊要求，波特率300～9600bps可由仪表内部参数自由设定。接口和主机采用光电隔离，提高系统的可靠性及数据的安全性。通讯距离可达1公里。上位机可采集各种信号与数据，构成管理和控制系统。配用组态王工控组态软件，可实现多台FWP表与一台或多台微机进行联机通讯，系统采用主－从通讯方式，能方便的构成各种能源管理和控制系统。整个控制回路只需一根二（三、四）芯电缆，即可实现与上位机通讯，上位微机可呼叫用户设定的设备号，随时调用各台仪表现场数据，并可进行仪表内部参数设定笔。

FWP-N	D/TD835系列（横式）	S/TS835系列（竖式）

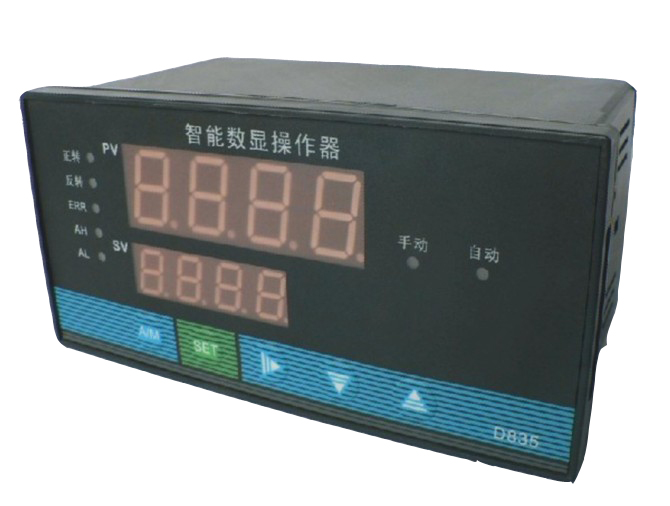

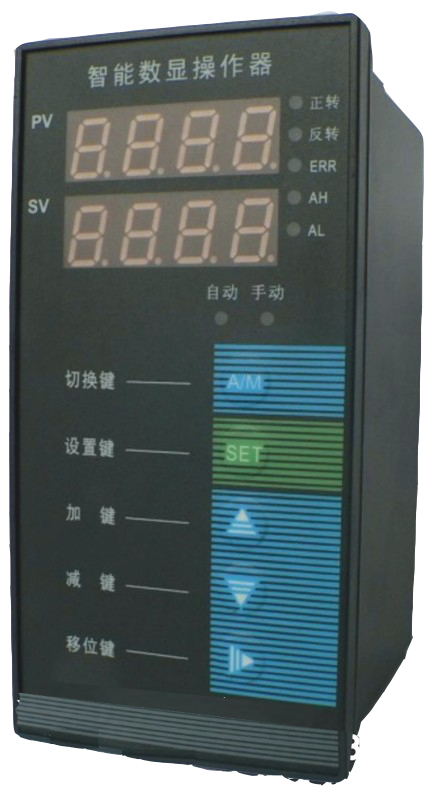

仪表外形
外形尺寸	宽×高×深：160×80×140mm	宽×高×深：80×160×140mm
开孔尺寸	单位：mm	单位：mm
重量	·常规型：850g ·特殊型：550g

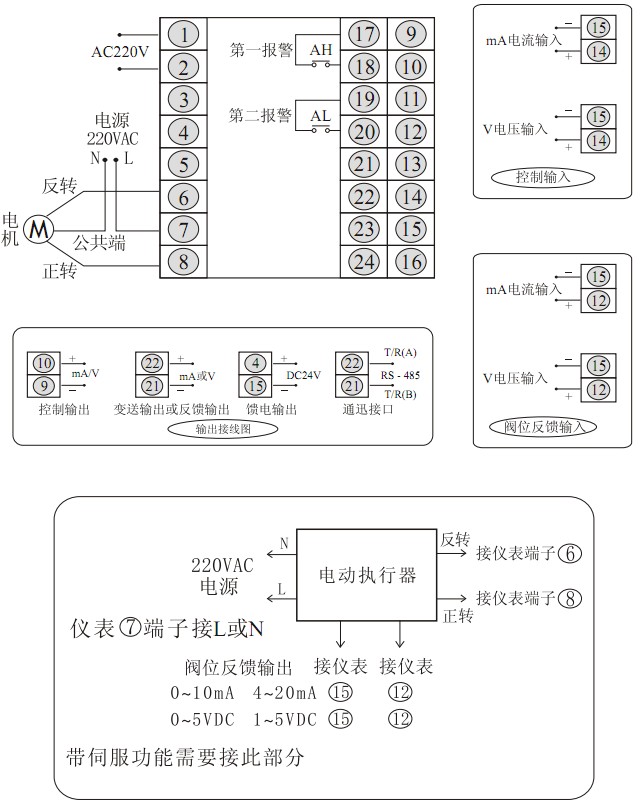

接线图	注：特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃，竖式光柱向右顺时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。
FWP-N	D435（横式）	S435（竖式）
仪表外形
外形尺寸	宽×高×深：96×48×105mm	宽×高×深：48×96×105mm
开孔尺寸	单位：mm	单位：mm
重量	·常规型：350g	·特殊型：240g

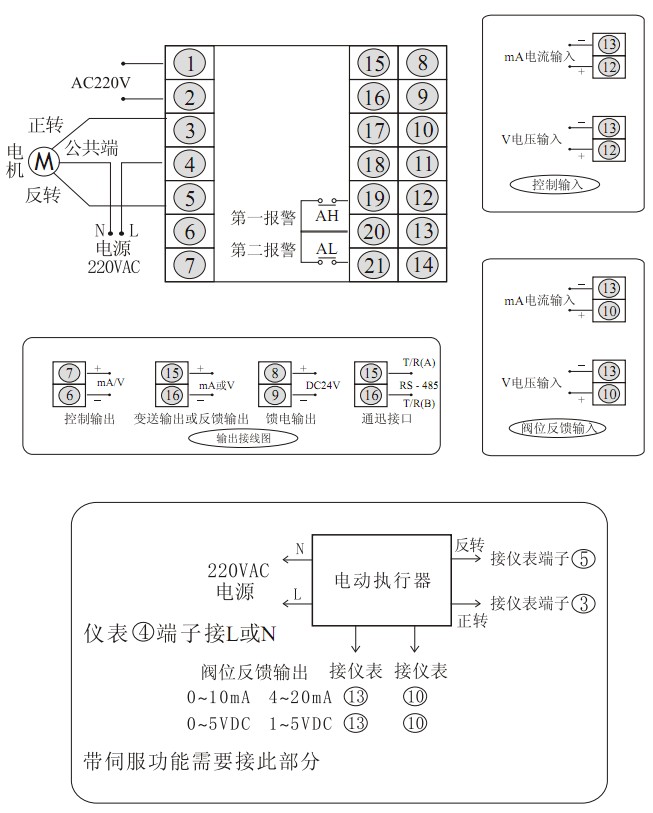

接线图	注：特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。
FWP-N	D935系列	D735系列

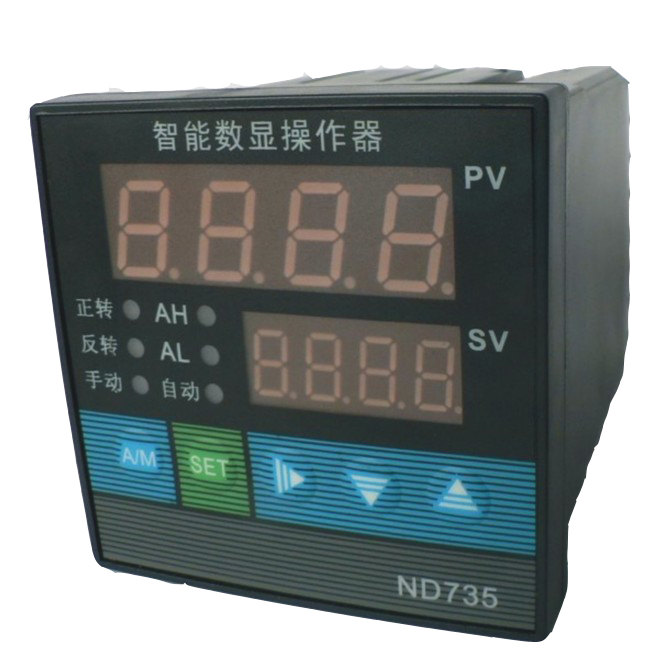

仪表外形
外形尺寸	宽×高×深:96×96×105mm	宽×高×深:72×72×112mm
开孔尺寸	单位：mm	单位：mm
重量	·常规型：500g	·特殊型：350g

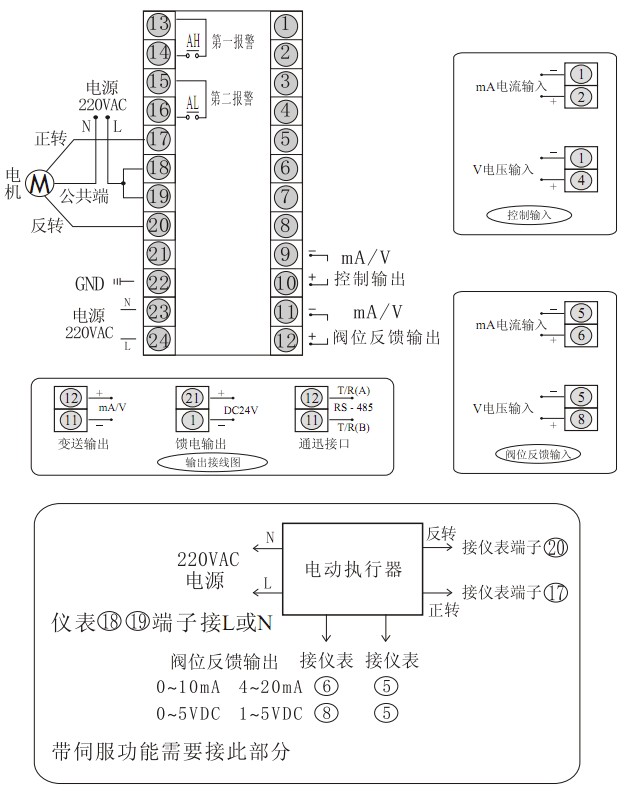

接线图	*9696手动操作器接线图备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。 7272手动操作器接线图* 备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

飞创仪表智能手动操作器/选型表

型号

说明

FWP-N

□

-□

□

-□

□

-□

□

-□

□

手动操作器（PV.SV双屏LED显示）

外形尺寸

D435
S435
D735
D835
S835
D935

96×48mm（横式）
48×96mm（竖式）
72×72mm
160×80mm（横式）
80×160mm（竖式）
96×96mm

通讯方式

□

参见“通讯方式”

控制输出方式

□

参见“输出方式”

变送输出方式

□

参见“输出方式”

外给定输入

□

参见“输入类型”

阀位反馈输入

□

参见“输入类型”

第一报警

H
L

上限报警输出(只能选其中一种报警方式)
下限报警输出

第二报警

H
L

上限报警输出(只能选其中一种报警方式)
下限报警输出

馈电输出

一路DC24V输出

手/自动状态输出指示

手/自动切换输出时带继电器触点输出

强制手动输入功能

外接强制手动输入功能

供电方式

T
W
A

AC90～265V（开关电源）供电
DC24V（开关电源）供电
AC220V供电（线性电源）

测量精度

0.5%FS±1字（可省略）
0.2%FS±1字（请注明）

备注: ① PV、SV输入类型在订货时请注明分度号。
        ② 手操器需带手动操作时，具有继电器触点输出功能，请在订货时注明。
        ③ 模拟量控制输出、阀位正、反转控制输出只能选择其中一种，订货时请注明。
        ④ D735、D435手操器带正、反转控制输出，只能带一个报警。如果带两路报警就不能正、反转控制输出。
        ⑤ 强制手动输入功能不适用于D/S435、D735手动操作器。

飞创仪表智能光柱显示手动操作器

型号

说明

FWP-N

□

-□

□

-□

□

-□

□

-□

□

光柱手动操作器

外形尺寸

TD835
TS835

160×80mm（横式）
80×160mm（竖式）

通讯方式

□

参见“通讯方式”

控制输出方式

□

参见“输出方式”

变送输出方式

□

参见“输出方式”

外给定输入

□

参见“输入类型”

阀位反馈输入

□

参见“输入类型”

第一报警方式

H
L

上限报警（只能选其中一种报警方式）
下限报警

第二报警方式

H
L

上限报警（只能选其中一种报警方式）
下限报警

馈电输出

一路DC24V输出

继电器触点输出

手/自动输出时带继电器触点输出

供电方式

T
W
A

AC90～265V（开关电源）供电
DC24V（开关电源）供电
AC220V供电（线性电源）

测量精度

0.5%FS±1字（可省略）
0.2%FS±1字（请注明）

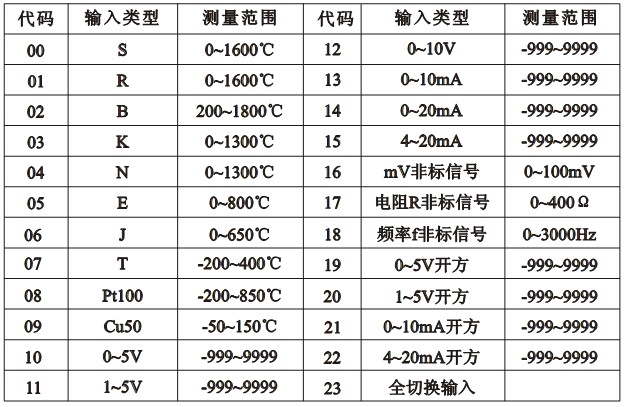

输入类型：SL0=36为全切换(特殊型号或要求的，请提供分度号或参考标准，定货时说明)

仪表通讯接口方式

代码	0	2	8
通讯方式	无通讯	RS-232通讯口	RS-485通讯口

变送输出方式

代码	0	2	3	4	5	8
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V	特殊规格

控制输出方式

代码	1	2	3	4	5	6	7	8	9
输出方式	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	特殊规格	SOT输出

备注：① SV为外给定输入测量，PV为阀位反馈信号测量，特殊型号或要求的，请提供分度号或参考标准，订货时
         说明。
       ② 光柱显示手动操作器只有TD835和TS835两种。
       ③ 型号举例：FWP-D835-822-19/19-A；
                   FWP-ND935-020-19/19-L-W；
                    FWP-NS835-820-19/19-H-T；
                    FWP-NTD835-820-19/19-A；
                    FWP-NTS835-822-19/19-H-T。
