昌晖仪表SWP-LED单回路数字显示控制仪/光柱显示控制仪
| 昌晖仪表SWP-LED系列数字显示控制仪/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。 |
| SWP-LED系列光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。 |
| 一、 主要特点 |
| 采用万能输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。 |
| 二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图） |
|
型号 |
SWP-C803系列 |

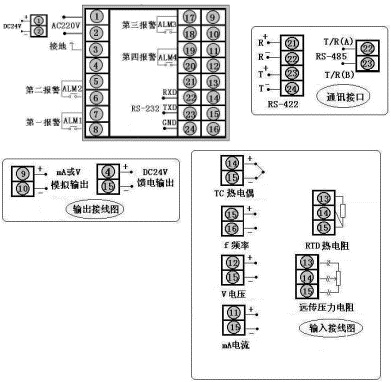

接 线 图 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
|
|
型号 |
SWP-T803系列（横式） |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
|
型号 |
SWP-S803系列 |
|
仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g |
|
型号 |
SWP-T801系列（竖式） |
|
仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g |
|
型号 |
SWP-C401、C403系列（横） |

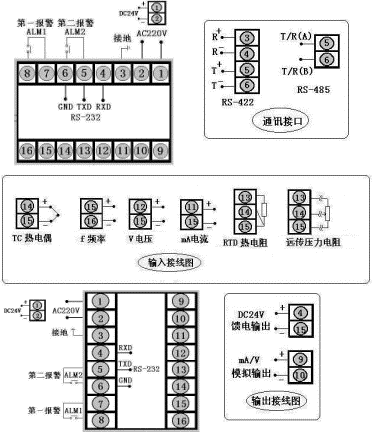

接 线 图 |
|
仪表外形 |
仪表尺寸:96×48×140mm
开孔尺寸:92×44mm
重 量:240g |
|
|
型号 |
SWP-S401、S403系列（竖） |
|
仪表外形 |
仪表尺寸:48×96×140mm
开孔尺寸:44×92mm
重 量:240g |
|
型号 |
SWP-C901、C903系列 |

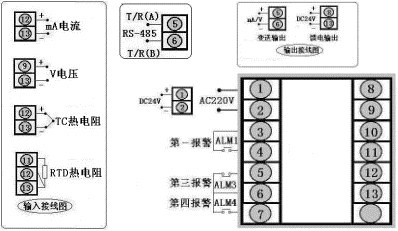

接 线 图 |
|
仪表外形 |
仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g
|
|
|
型号 |
SWP-C701、C703系列 |

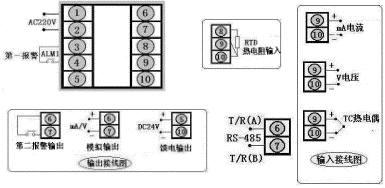

接 线 图 |
|
仪表外形 |
仪表尺寸:72×72×110mm
开孔尺寸:68×68mm
重 量:240g
|
|
|
型号 |
SWP-C101、C103系列 |

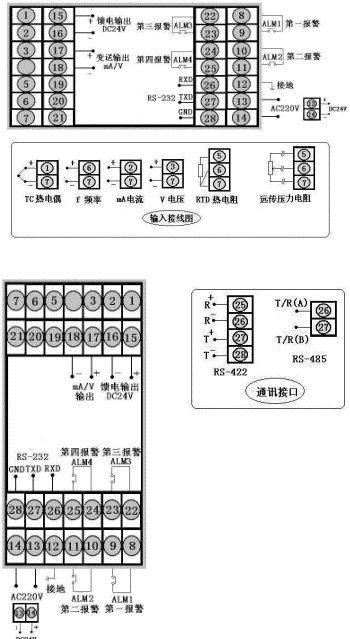

接 线 图 |
|
仪表外形 |
仪表尺寸:48×48×110mm
开孔尺寸:44×44mm
重 量:180g
|
|
三、 昌晖仪表SWP-LED系列数字显示控制仪型谱表
|
型 号 |
代 码 |
说 明 |
|
SWP - |
□ □ □□－□ □－□□－□ □ －□ □ |
新系列 |
|
外形特征 |
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
|
|
|
|
|
|
|
|
|
| 48×48mm |
| 96×48mm（横），48×96mm（竖） |
| 72×72mm |
| 160×80mm（横），80×160mm（式） |
| 96×96mm | |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
通讯方式 |
□ |
|
|
|
|
|
|
参见"通讯方式" |
|
输出方式 |
□ |
|
|
|
|
|
参见"变送输出方式" |
|
输入类型 |
□□ |
|
|
|
|
参见"输入类型" |
|
第一报警方式 |
|
|
|
|
| 无报警（可省略） |
| 上限控制/报警（四限控制/报警2H） |
| 下限控制/报警（四限控制/报警2L） | |
|
第二报警方式 |
|
|
|
| 无报警（可省略） |
| 上限控制/报警（四限控制/报警2H） |
| 下限控制/报警（四限控制/报警2L） | |
|
馈电输出 |
P |
|
DC24V馈电输出 |
|
供电方式 |
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） | |
四、 SWP-LED系列光柱测量显示控制仪型谱表
|
型 号 |
代 码 |
说 明 |
|
SWP - |
T □□□－□ □－□□- □ □ - □ □-□ |
|
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
160×80mm（横），80×160mm（竖） |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
|
通讯方式 |
□ |
|
|
|
|
|
|
|
参见"通讯方式" |
|
输出方式 |
□ |
|
|
|
|
|
|
参见"变送输出方式" |
|
输入类型 |
□□ |
|
|
|
|
|
参见"输入类型" |
|
第一报警方式 |
|
|
|
|
|
| 无报警（可省略） |
| 上限控制/报警（四限控制/报警2H） |
| 下限控制/报警（四限控制/报警2L） | |
|
第二报警方式 |
|
|
|
|
| 无报警（可省略） |
| 上限控制/报警（四限控制/报警2H） |
| 下限控制/报警（四限控制/报警2L） | |
|
馈电输出 |
P |
|
|
DC24V馈电输出 |
|
供电方式 |
|
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） | |
|
显示方式 |
|
| |
| ★ 输入类型 |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切换输入 |
详见下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
频率输入 |
0～5kHz | |
| ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下： |
|
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
18 |
1～ 5V开方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
19 |
0～5V开方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
16 |
4～20 mA开方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
17 |
0～10mA开方 |
|
| |
| ★ 变送输出方式 |
|
选型代码 |
0 |
2 |
3 |
4 |
5 |
8 |
|
输出方式 |
无输出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊规格 | |
| ★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | |
| ★ 注1：C80系列为0.8英寸LED显示，C90、S80、C70、C40系列为0.56英寸LED显示,C10系列为0.32英寸LED显示。 |
| ★ 注2：四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）。 |
| ★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。 |
| ★ 注3：C70、C10无频率信号输入。 |
| ★ 型号举例： |
| SWP-C803-21-08－HL-T |
| 测量显示，通讯方式为RS232,输出方式为继电器输出，输入类型为PT100,第一报警为上限报警，第二报警为下限报警，AC90～260V供电。 | |
| |
|
|
|
