SWP-LED系列数字显示双回路控制仪/光柱显示控制仪采用微处理器进行控制运算。

　　SWP-LED系列双回路光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。

一、主要特点

　　1、 SWP系列双回路数字显示控制仪/光柱显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。

　　2、可分别带有两路模拟量变送输出与继电器报警输出，适用于各种测试控制场合。

二、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）

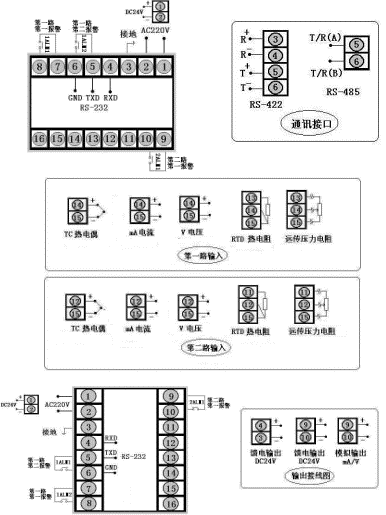

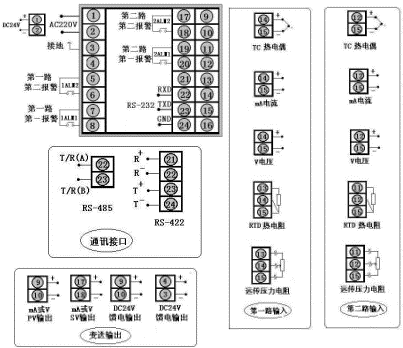

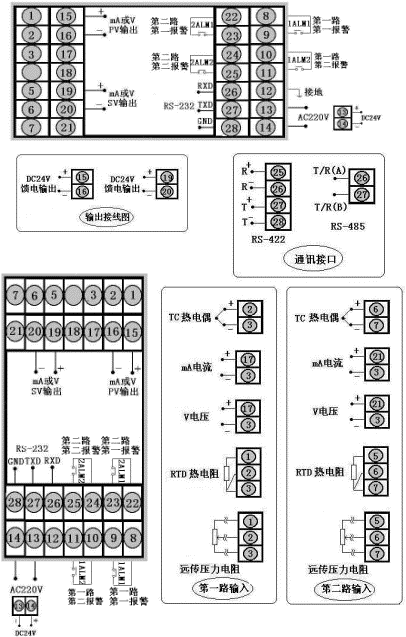

型号	SWP-D823系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	SWP-T823系列（横式）
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	SWP-S823系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g
型号	SWP-T823系列（竖式）
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g

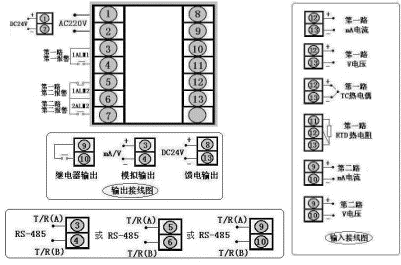

型号	SWP-D923系列	接线图
仪表外形	仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重量:400g
型号	SWP-D423系列	接线图
仪表外形	仪表尺寸:96×48×140mm 开孔尺寸:92×45mm 重量:240g
型号	SWP-S423系列
仪表外形	仪表尺寸:48×96×140mm 开孔尺寸:45×92mm 重量:240g
型号	SWP-D723系列	接线图
型号	仪表尺寸:72×72×110mm 开孔尺寸:68×68mm 重量:240g

三、 SWP-LED系列双回路数字显示控制仪型谱表

型号

代码

说明

SWP -

□ □□□-□ □ □-□□/□□□-□/□ □ -□-□

外形特征

横式显示仪表

竖式显示仪表

外形尺寸

96×48mm（横） 48×96mm（竖）

72×72mm

160×80mm（横） 80×160mm（竖）

96×96mm

控制作用

测量显示

三位式控制

通讯方式

□

参见"通讯方式"

第一路输出方式

□

参见"输出方式"

第二路输出方式

□

参见"变送输出方式"

第一路输入类型

□□

参见"输入类型"

第二路输入类型

□□

参见"输入类型"

第一路第一报警方式

无报警（可省略）

位式上限控制/报警

位式下限控制/报警

第一路第二报警方式

无报警（可省略）

位式上限控制/报警

位式下限控制/报警

第二路第一报警方式

无报警（可省略）

位式上限控制/报警

位式下限控制/报警

第二路第二报警方式

无报警（可省略）

位式上限控制/报警

位式下限控制/报警

馈电输出

DC24V馈电输出

2路DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

四、 SWP-LED系列光柱测量显示控制仪型谱表

型号

代码

说明

SWP -

T □□□-□ □ □-□□/□□□-□/□ □-□-□ □

外形尺寸

160×80mm（横） 80×160mm（竖）

控制作用

测量显示

三位式控制

通讯方式

□

参见"通讯方式"

第一路输出方式

□

参见"变送输出方式"

第二路输出方式

□

参见"变送输出方式"

第一路输入类型

□□

参见"输入类型"

第二路输入类型

□□

参见"输入类型"

第一路第一报警方式

无报警（可省略）

位式上限控制/报警

位式下限控制/报警

第一路第二报警方式

无报警（可省略）

位式上限控制/报警

位式下限控制/报警

第二路第一报警方式

无报警（可省略）

位式上限控制/报警

位式下限控制/报警

第二路第二报警方式

无报警（可省略）

位式上限控制/报警

位式下限控制/报警

馈电输出

DC24V馈电输出

2路DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

横式显示仪表

竖式显示仪表

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切换输入	详见下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	频率输入	0～5kHz

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	18	1～ 5V开方
02	S	06	J	10	Cu50	15	0～5 V	19	0～5V开方
03	K	07	WRe	12	4～20 mA	16	4～20 mA开方
04	E	08	Pt100	13	0～10 mA	17	0～10mA开方

★ 变送输出方式

选型代码	0	2	3	4	5	8
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V	特殊规格

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。

★ 注：D423只能做两个报警，即每路各一个报警。

★ 型号举例：

SWP-D823-212－10/09-HL/HL-P-W

测量显示，通讯方式为RS232，第一路输出方式为继电器输出，第二路输出方式为4～20mA，第一路输入类型为CU50，第二路输入类型为Pt100.1，第一路第一报警为上限报警，第一路第二报警为下限报警，第二路第一报警为上限报警，第二路第二报警为下限报警，DC24馈电输出，供电方式DC24V。
