| ★ 五位瞬时流量＋八位瞬时累积显示 |
| SWP-LED系列流量积算控制仪适用于各种液体、蒸汽、天然气、一般气体等的流量积算测量控制。 |
| 一、 主要特点 |
| 1、 万能无跳线输入技术，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。进一步提高了仪表的多用性与可靠性。 |
| 2、 流量系数K的自动演算具有多种输入信号功能，可配接各种差压、压力及频率式流量传感器（如涡街、涡轮、孔板等）,可自由选择多种补偿方式（如温度、压力补偿等）。 |
| 3、 具有极宽的显示测量范围，可切换显示温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等，及十二位的流量累积测量值（0--999999999999字），可精确到小数点后三位（0.001）进行累积，可设定仪表内部参数使最大累积达到9999999999.99′100。 |
| 4、 采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制。 |
| 5、 仪表面板增加了一组LED发光二极管状态指示，每一发光二极管对应一种状态，用以指明对应显示值的工程含义，方便用户观测。 |

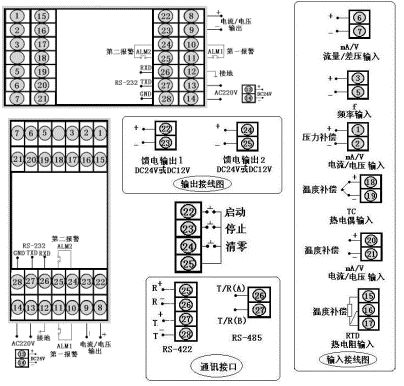

| 二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图） |
|
型号 |
SWP-LK80系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
 |
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g |
|

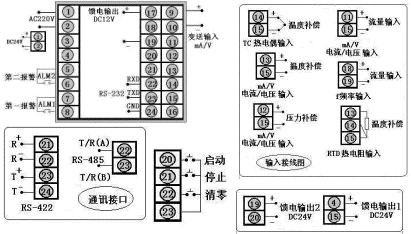

型号 |
SWP-LK90系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g
|
 | ★ SWP－LK系列与LE系列接线端子序号不同 |
| 三、 SWP-LED系列流量积算控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP -LK |
□ □□-□ □ -□ □ □- □ □- □- □- □ |
5位+8位流量积算控制仪 |
|
外形尺寸 |
|
|
|
|
|
|
|
|
|
|
|
|
| 160×80mm，80×160mm |
| 96×96mm | |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
|
| 无补偿输入 |
| 带补偿输入 |
| 过热蒸汽带温度压力补偿-查表法 |
| 饱和蒸汽带温、压补偿-查表法 |
| 用户特定曲线补偿输入-查表法 | |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
输出方式 |
□ |
|
|
|
|
|
|
|
|
参见"输出方式" |
|
流量信号类型 |
□ |
|
|
|
|
|
|
|
参见"输入类型" |
|
压力补偿类型 |
□ |
|
|
|
|
|
|
参见"输入类型" |
|
温度补偿类型 |
□ |
|
|
|
|
|
参见"输入类型" |
|
第一报警方式 |
|
|
|
|
|
| 无控制（或报警，可省略） |
| 上限控制（或报警） |
| 下限控制（或报警） |
| 流量定量到控制 --自动启动 |
| 流量定量过程控制--自动启动 |
| 流量定量到控制 --自动清零 | |
|
第二报警方式 |
|
|
|
|
| 无控制（或报警，可省略） |
| 上限控制（或报警） |
| 下限控制（或报警） |
| 流量定量到控制 --手动启动 |
| 流量定量过程控制--手动启动 | |
|
馈电输出 |
|
|
|
| 无馈电输出（可省略） |
| 单路DC24V馈电输出 |
| 双路DC24V馈电输出 | |
|
供电方式 |
|
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） | |
|
外形特征 |
|
| |
| ★ 输入类型：（出厂默认值） |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
说 明 |
|
A |
4～20 mA |
-1999～99999 d |
O |
脉冲-集电极开路 |
0～5KHz |
本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
|
B |
0～10 mA |
-1999～99999d |
G |
Pt100 |
-200～650℃ |
|
C |
1～5V |
-1999～99999d |
E |
热电偶E型 |
0～1000 ℃ |
|
D |
0～5V |
-1999～99999d |
K |
热电偶K型 |
0～1300 ℃ |
|
M |
0～20 mA |
-1999～99999d |
R |
用户特定 |
-1999～99999 d |
|
F |
脉 冲 |
0～5KHz |
N |
无补偿输入 |
| |
| ★ 输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V | | |
| ★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | | |
| ★ 注1：LK802、LK803、LK804系列可通过设定仪表二级参数互相切换。 |
| ★ 注2：仪表除0～20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。 |
| ★ 如用户选择特定曲线补偿输入（查表法）时，请在订货时提供相关技术参数或密度表格。 |
| ★ 型号举例： |
| ①SWP-LK802-02-AAG-NN |
| 补偿输入5位流量积算控制仪，流量输入类型为4～20mA，压力补偿输入类型为4～20mA，温度补偿输入类型为4～20mA，4～20mA变送输出，无报警输出。 |
| ②SWP-LK803-81-ACK-BL-P |
| 过热蒸汽带温度压力补偿的5位流量积算控制仪，流量输入类型为4～20mA，压力补偿输入类型为1～5V，温度补偿输入类型为热电偶K型，继电器控制输出，带RS-485通讯，带流量定量到控制报警输出，带下限报警输出，带DC24V馈电输出。 |
