HY-JY 系列激光液位计是一款非接触式测量仪器，有很强的抗干扰能力，安装、维护、使用非常方便，更适合于环境复杂的工业现场。它采用低功率、小盲区专用激光镜头，测量范围大、测量精度高，运行稳定。可广泛用于制造、冶金、建材、化工、自动化仓储、纺织、食品加工、水文水力等行业。
一、主要特点
1、准确的测量被测目标的距离，最远测量距离高达250米；
2、物位、距离互换功能；
3、可设置多种量程；
4、智能信号处理技术，可适应多种工作环境；
5、DC18V-DC30V工业标准供电；
6、模拟量、RS485串口多种输出形式；
7、大规模集成电路与模块化设计相结合，减少分立元件，提高了设备的可靠性；
8、过压及防雷保护设计，提高了设备的抗干扰能力；
9、标准支架结构，安装方便。
二、技术指标
通用指标：
防爆类型 不防爆
供电： DC18V-DC30V
最大量程： 40,50,70,100,150,200，250m
盲区： 0.2m
绝对精度 ±3mm(RS485输出)
激光类型 Ⅱ
平均测量周期 1次/秒
工作温度 0℃～＋40℃
工作湿度 0～85%RH
壳体材料 铝合金
安装连接 自配支架或定制
输出(模拟量) 4mA-20mA
输出(数字量) RS485(modbus RTU协议)
最大负载 500Ω
平均功耗 1.6W
三、使用说明
1、在理想工作条件下(环境光线不强，环境粉尘不多，目标表面反射能力较好)本产品的最大测量距离为250米；当工作条件较差时，最大测量距离将受到影响，具体情况示工作环境而定。
2、默认量程为0-40、50、70、100、150、200、250米，，测量量程可根据工程现场进行设置。
3、采用12位DAC输出模拟量(4mA-20mA)信号，相对精度为0.5%，绝对精度随设置量程的增大而降低，建议模拟量信号为监控系统的辅助测量手段。
4、数字量信号为RS485串口，绝对精度为±3mm，其精度不受量程大小的影响，建议数字量信号为监控系统的主要测量手段。
5、测量速度自动调节，工作条件越好测量速度越快，最快测量速度小于1次/秒。
四、注意事项
安装时请保持激光镜头的清洁以免影响使用，在使用过程中也要及时清洁激光镜头，无灰尘、无结露。

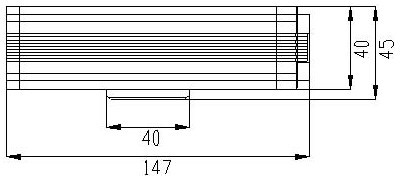

五、安装方式 （外形尺寸以实物为准，本图仅供参考）

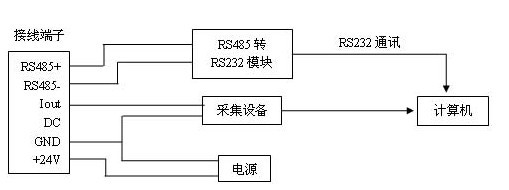

六、接线方式 （接线方式以随仪表说明书为准，本图示仅供参考）

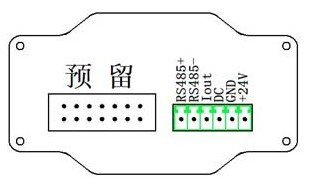

左面14位黑色端子是预留端子，请勿接线；右边6位绿端子的定义依次为：
485+：RS485通讯的正端；
485-：RS485通讯的负端；
Iout：模拟量(4mA-20mA)输出的信号端；
DC: 模拟量信号选择端；
GND：供电和模拟量信号的公共地；
+24V：DC 24V供电正。
在使用中DC端可选择悬空或者接GND端，当DC端悬空时，模拟量(4mA-20mA)信号的物理意义是测量距离，即变送器到被测目标之间的距离；当DC端接GND端时，模拟量(4mA-20mA)信号的物理意义是物位高度，即物位高度=测量量程-测量距离。
