HY-BSC巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。在液体流动过程中，非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。我公司专业生产HY-BSC系列与超声波明渠流量计配套使用的常用规格的量水堰槽（巴歇尔槽）。
一、材质类型：玻璃钢、PVC、不锈钢。 流量越大，相应增加壁厚。
二、选型注意事项：
1. 巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
2. 巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
3. 巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
4. 巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。（参见下图）
5. 巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。

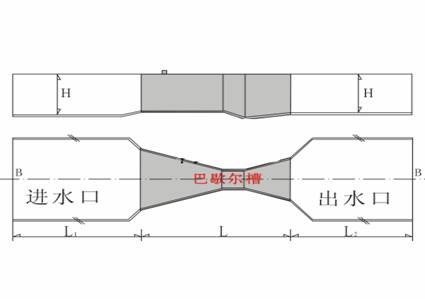

说明：以下图形仅供参考，具体尺寸按照表格中的1-15号标准型制作。有特殊要求请订货时说明 。
|
序号
|
流量范围（吨/小时）
|
适用渠道mm
|
水位范围（mm）
|
临界
淹没度%
|
|
Q（min）
|
Q（max）
|
>宽×高
|
h（min）
|
h（max）
|
|
1
|
0.3
|
19.4
|
>200×250
|
15
|
210
|
0.5
|
|
2
|
0.6
|
47.5
|
>250×300
|
15
|
240
|
0.5
|
|
3
|
2.8
|
115.6
|
>300×600
|
30
|
330
|
0.5
|
|
4
|
5.4
|
399.6
|
>450×800
|
30
|
450
|
0.6
|
|
5
|
9.0
|
903.6
|
>600×1000
|
30
|
600
|
0.6
|
|
6
|
12.6
|
1440.0
|
>1000×1200
|
30
|
750
|
0.6
|

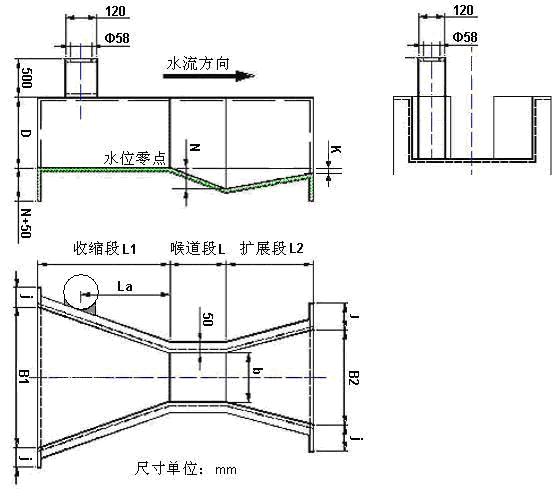

三、常用型号规格明渠流量计安装尺寸：（单位：mm）
|
序号
|
喉道段
|
收缩段
|
扩散段
|
墙高
|
流量参数
|
|
b
|
L
|
N
|
B1
|
L1
|
La
|
B2
|
L2
|
K
|
D
|
C
|
n
|
|
1
|
25
|
76
|
29
|
167
|
356
|
237
|
93
|
203
|
19
|
230
|
217
|
1.550
|
|
2
|
51
|
114
|
43
|
214
|
406
|
271
|
135
|
254
|
22
|
260
|
435
|
1.550
|
|
3
|
76
|
152
|
57
|
259
|
457
|
305
|
178
|
305
|
25
|
460
|
638
|
1.550
|
|
4
|
152
|
305
|
114
|
400
|
610
|
407
|
394
|
610
|
76
|
610
|
1372
|
1.540
|
|
5
|
228
|
305
|
114
|
575
|
864
|
576
|
381
|
457
|
76
|
770
|
1927
|
1.530
|
|
6
|
300
|
600
|
230
|
780
|
1350
|
902
|
600
|
920
|
80
|
800
|
2444
|
1.521
|
巴歇尔槽制作完成成品尺寸
|
序号
|
类型
|
B值（mm）
|
长*宽*高（mm）
|
小时最大流量（m3）
|
备注
|
|
1
|
标准型
|
25
|
835*267*265
|
19.44
|
|
|
2
|
标准型
|
51
|
773*314*305
|
47.52
|
|
|
3
|
标准型
|
76
|
914*359*517
|
115.56
|
|
|
4
|
标准型
|
152
|
1525*500*730
|
399.6
|
|
|
5
|
标准型
|
228
|
1630*675*890
|
903.6
|
|
|
6
|
标准型
|
250
|
2845*980*1060
|
900
|
|
|
7
|
标准型
|
300
|
2870*940*1200
|
1440
|
|
|
8
|
标准型
|
450
|
2945*1120*1200
|
2268
|
|
|
9
|
标准型
|
600
|
3020*1300*1200
|
3060
|
|
|
10
|
标准型
|
750
|
3095*1480*1200
|
3960
|
|
|
11
|
标准型
|
900
|
3170*1660*1200
|
4500
|
|
|
12
|
标准型
|
1000
|
3200*1780*1250
|
5400
|
|
|
13
|
标准型
|
1200
|
3320*2020*1250
|
7200
|
|
|
14
|
标准型
|
1500
|
3470*2380*1250
|
9000
|
|
|
15
|
标准型
|
1800
|
3620*2740*1250
|
10800
|
|
四、安装步骤：
大多数情况下，超声波明渠流量计的计量槽选用巴歇尔槽，他的安装分为以下几个步骤：
1、明渠土建安装准备
在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。

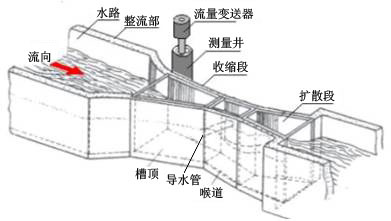

巴歇尔计量槽模拟图
2、将巴歇尔槽放入明渠中

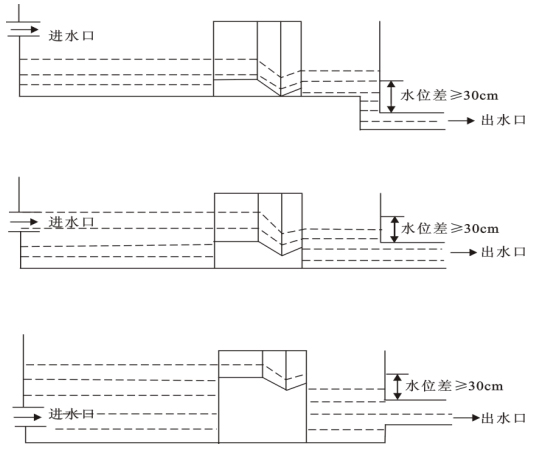

要求：（1）巴歇尔槽下游排放口有水位差,泄水畅通，如水位差不够，应垫高巴歇尔槽， 增加水位差。

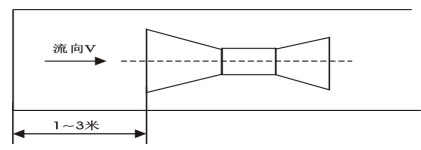

（2）保证巴歇槽前直段有1～3米的距离。
3、加固巴歇尔槽

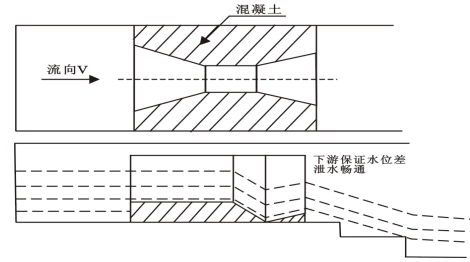

在巴歇尔槽左右用混凝土浇灌，保证水流全部从巴歇尔槽中经过。加固时要使巴歇尔槽左右保持水平，防止倾斜，防止变形。
4、安装中的几种情况
5、特别注意事项
必须保证巴歇尔槽下游有水位差，排放畅通，不会积水。这是安装的关键问题。
6、仪表接线

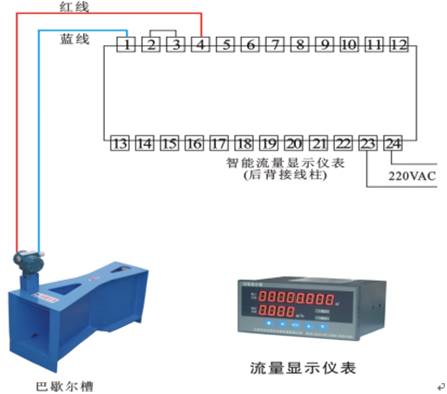

巴歇尔槽安装好后，要等待混凝土凝固后再进行仪表安装调试。一般情况下应该由仪表技术人员安装和调试。分体的信号传输线缆如距离较远，用户可自行接长。
距离一般在2000米以内，否则应做实地连线试验。（如下图）
